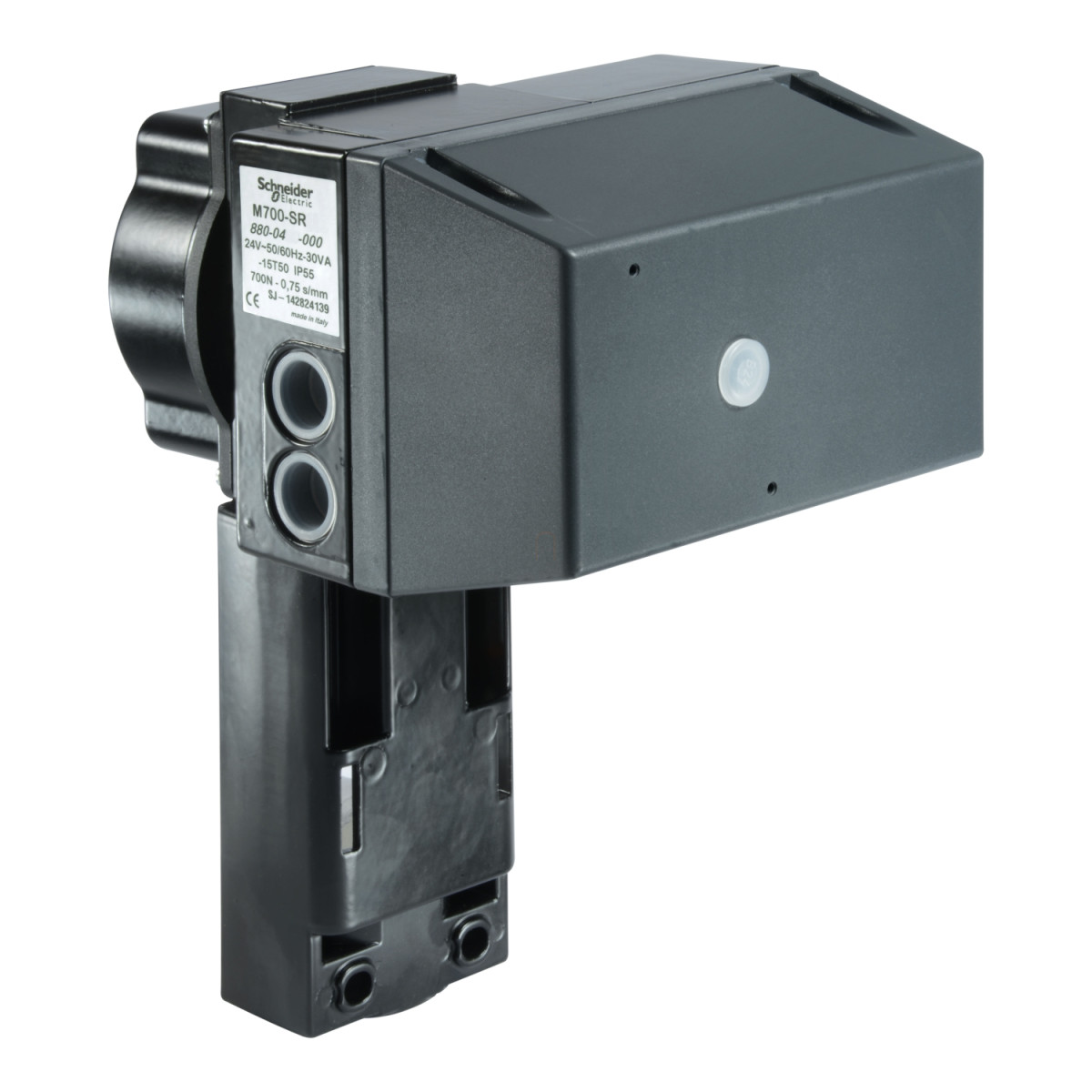

A Schneider Electric SpaceLogic M700-SRSD Globe Valve Actuator egy kiváló minőségű, sokoldalú szelep működtető egység, amelyet kimondottan globe típusú szelepekhez fejlesztettek ki. A készülék 8800440000 cikkszámmal rendelhető, és a modern épületautomatizálási rendszerek nélkülözhetetlen komponenseként szolgál.
Ez az elektromos szelepmozgató a SpaceLogic termékcsalád része, és számos fejlett funkcióval rendelkezik, amelyek precíz szabályozást tesznek lehetővé HVAC és egyéb rendszerekben. A készülék multi-signal vezérlést kínál, ami magában foglalja mind a lebegő (floating), mind az arányos/moduláló szabályozási módokat. Az egyik legfontosabb tulajdonsága a rugós visszatérítés funkció, amely áramkimaradás esetén a szelepszárat automatikusan lefelé mozgatja (stem down pozíció), ezzel biztosítva a rendszer biztonságos működését vészhelyzetben is. A 700 Newton (157 lbf) erőkifejtési képesség elegendő a legtöbb kereskedelmi és ipari alkalmazáshoz.
A SpaceLogic M700-SRSD működtetéséhez 24V AC/DC tápfeszültség szükséges, a bekötés egyszerűen megoldható a beépített sorkapocs segítségével. A termék 0-10V DC analóg bemeneti jeltartománnyal rendelkezik, és 2-10V DC visszacsatolási jelet biztosít a pontos pozíció visszajelzésére. A készülék kefementes egyenáramú motorral van felszerelve, amely nemcsak megbízható működést, hanem alacsony zajszintet és hosszú élettartamot is garantál. Az automata kalibrációs funkció révén a 9-52 mm közötti lökettel rendelkező szelepekhez egyszerűen adaptálható. Az eszköz IP54 védettségi fokozattal rendelkezik, ami megvédi a port és fröccsenő víz ellen, így alkalmas a legtöbb beltéri és védett kültéri telepítéshez.
A működési hőmérséklet-tartomány -10 és +50 °C között van, és a relatív páratartalom 0-90% között lehet. Ez a szelepmozgató különösen alkalmas Európában, az ázsiai és csendes-óceáni térségben, valamint Ausztráliában történő telepítéshez. A készülék Class II elektromos szigetelési osztállyal rendelkezik, ami fokozott biztonságot nyújt. A 20%-os ütemciklus és a gyors reagálási idő (1 másodperc futási idő terhelés alatt) tovább növeli a szabályozás hatékonyságát. A pozíciójelző az eszköz járomszerkezetén található, ami lehetővé teszi a szelep állásának közvetlen vizuális ellenőrzését. A Schneider Electric SpaceLogic M700-SRSD ideális választás különféle HVAC alkalmazásokhoz, ahol megbízható, precíz és biztonságos szelepműködtetésre van szükség.
Schneider Electric M700 Series Actuators - 8800440000 - Szelepmozgató szabályozószelephez M700 - SRSD műszaki adatok
Főbb jellemzők
Terméknév: SpaceLogic M700-SRSD Globe Valve Actuator
Cikkszám: 8800440000
Termék típus: Elektromos szelepmozgató
Termékcsalád: SpaceLogic M700
Rendeltetés: Globe szelepekhez
Műszaki paraméterek
Működtetés típusa: Lineáris
Motor típusa: Kefementes DC motor
Tápfeszültség: 24 V AC/DC
Analóg bemeneti jeltartomány: 0...10 V DC
Visszacsatolási jel: 2...10 V DC
Transzformátor teljesítmény: 50 VA
Teljesítményfelvétel: 30 VA AC
Tartó teljesítményfelvétel: 30 VA AC
Kikapcsolási funkció: Rugós visszatérítés
Vezérlőjel típusa: Lebegő vagy arányos/moduláló
Löket hosszúsága: 9...52 mm
Automatikus löket kalibráció: Van
Elektromos szigetelési osztály: II. osztály
Erő: 700 N / 157 lbf
Pozíciójelző: Löketjelző a járomszerkezeten
Kábelbevezetés: 2 x 20 mm vezetéknyílás
Elektromos csatlakozás: Sorkapocs
Löket futási idő: 1 s
Löket futási idő terhelés nélkül visszahúzáskor: 95 s
IP védettségi fokozat: IP54
Ütemciklus: 20%
Működési környezet
Működési környezeti hőmérséklet: -10...50 °C
Relatív páratartalom: 0...90%
Tárolási környezeti hőmérséklet: -10...50 °C
Célpiacok: Európa, Ázsia-Csendes-óceán, Ausztrália
