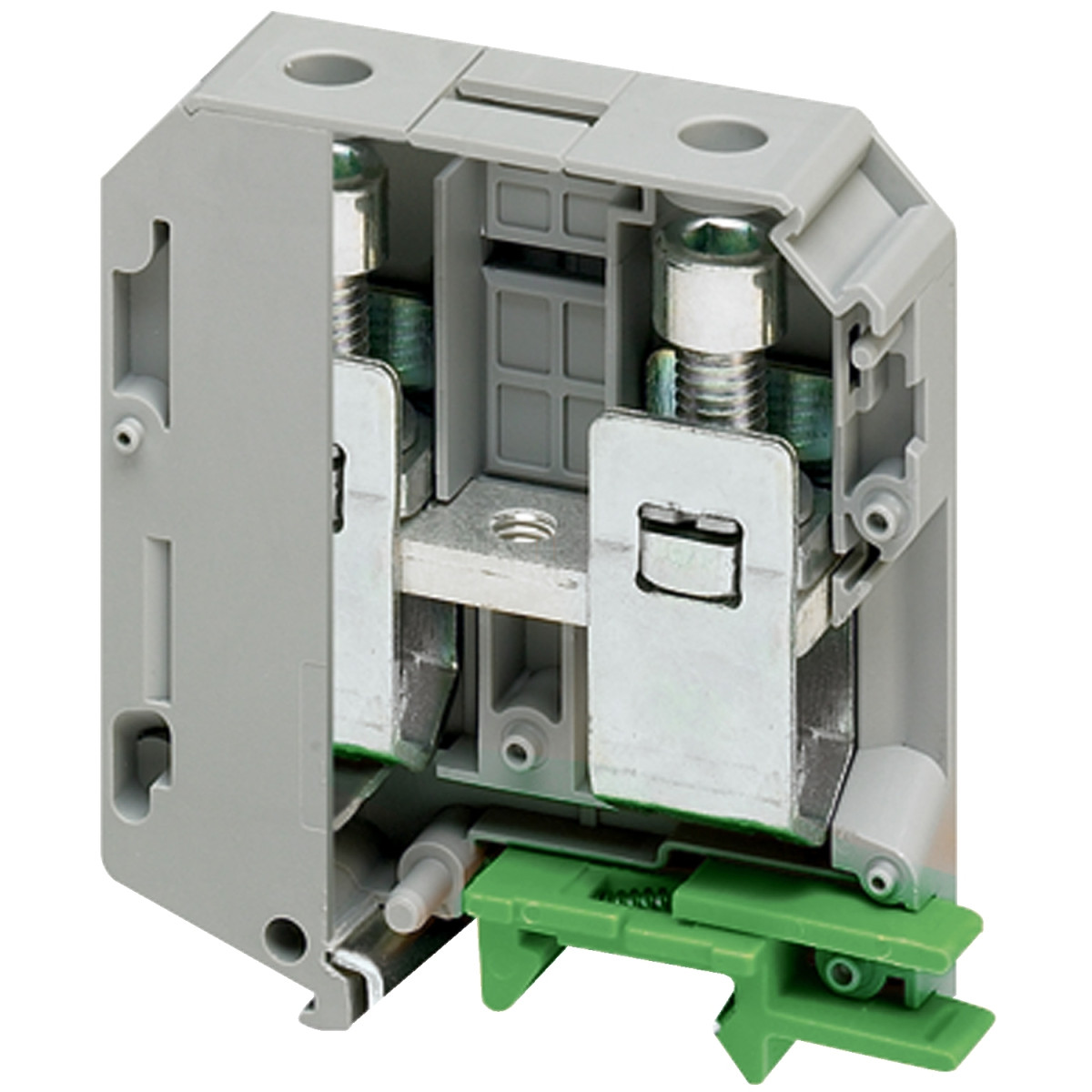

A Schneider Electric Linergy TR termékcsalád NSYTRV702 típusú sorkapocs egy rendkívül megbízható és sokoldalú egyszintes átkötőkapocs, amely kifejezetten nagyobb áramterhelésű alkalmazásokhoz lett kifejlesztve. Ez a 70 mm² keresztmetszetű, szürke színű sorkapocs 10 darabos kiszerelésben érhető el, és tökéletes választás ipari villamos rendszerek, kapcsolószekrények és elosztódobozok hatékony és biztonságos kábelcsatlakoztatásához.
A Linergy TR sorozatú NSYTRV702 sorkapocs műszaki jellemzői lenyűgözőek: 192 A névleges áramterhelhetőséget kínál az EN/IEC 60947-7-1, CSA és UL szabványok szerint, valamint 1000 V névleges üzemi feszültséget (EN/IEC 60947-7-1 és CSA szerinti), illetve 600 V-ot UL szerint. A termék oldalirányú csatlakozást biztosít, és 2 csatlakozási ponttal rendelkezik, amelyek fel- és lemenő irányban is M8-as csavarral vannak ellátva. A sorozat előnyeként említhető a clip-on rögzítési mód, ami gyors és egyszerű szerelést tesz lehetővé.
A kapocs különböző kábelkeresztmetszetekkel kompatibilis: 25-70 mm² közötti tömör kábelekkel (kábelvéggel vagy anélkül), 25-70 mm² közötti flexibilis kábelekkel kábelvéggel, valamint 16-95 mm² közötti flexibilis kábelekkel kábelvég nélkül. A csavarok meghúzási nyomatéka 8-10 Nm között ajánlott, a vezeték csupaszolási hossza pedig 24 mm. A kapocs csatlakoztatásához és bontásához egyaránt csavarhúzó szükséges. Fizikai méreteit tekintve 70,5 mm hosszú, 20,3 mm széles és 87,5 mm magas.
Anyagát tekintve a Linergy TR sorkapocs poliamid 6/6 szigetelő házzal, réz ötvözetből készült csatlakozóval és csavarral, réz ötvözetű átkötő elemmel, valamint króm-nikkel acél rugóval rendelkezik. Kiemelkedő villamos tulajdonságai között szerepel a 0,01 dielektromos veszteség 1 MHz-en (IEC 60250 és VDE 0303-T4 szerint), 3,7 dielektromos állandó 1 MHz-en, valamint 10000 MΩ.m fajlagos ellenállás és 1000 GΩ felületi ellenállás (IEC 60093 és VDE 0303-T30 szabványoknak megfelelően). Kúszóáram-állósága 500 CTI (> 400 kB) az IEC 60093 és VDE 0303-T30 szerint, lángállósága pedig V0, 0,8 mm vastagság mellett az UL 94 szabványnak megfelelően.
A Schneider Electric Linergy TR sorkapocs széleskörű rendszerekkel kompatibilis, beleértve a PrismaSeT G, PrismaSeT P, PrismaSet HD, PrismaSeT Pack 250, PanelSeT, Mureva, PrismaSeT XS és TeSys termékcsaládokat, valamint a Spacial tokozatokat. Nemzetközi tanúsítványokkal rendelkezik, köztük DNV, CSA, UL, VDE és GL minősítésekkel. Kiváló hőállósága révén -40°C és +130°C közötti környezeti hőmérsékleti tartományban üzemeltethető az IEC 60216-1 és VDE 0304-T21 szabványoknak megfelelően. A termék diektromos szilárdsága 1000 V az IEC 60243-1 szerint, ami tovább növeli a biztonságos alkalmazás lehetőségeit a különböző ipari környezetekben.
Schneider Electric Linergy TR terminals blocks - NSYTRV702 - Csavaros egyszintes átkötőkapocs műszaki adatok
Fő jellemzők
Termékcsalád: Linergy
Terméknév: Linergy TR
Termék típusa: Sorkapocs
Termék rövid neve: TRV
Kiegészítő/alkatrész kategória: Csatlakozási kiegészítő
Sorkapocs típusa: Átkötő
Sorkapocs szintje: 1
Szerelési mód: Clip-on
Névleges keresztmetszet: 70 mm²
Hosszúság: 70,5 mm
Szín: Szürke
Mennyiség készletenként: 10 darabos készlet
Kiegészítő információk
Szélesség: 20,3 mm
Magasság: 87,5 mm
Csatlakozások - kapcsok: 1 x csavaros kapocs: felmenő (M8), 1 x csavaros kapocs: lemenő (M8)
Csatlakozások száma: 2
Csatlakozási pozíció: Oldalirányú
Mérési bemenetek száma: 1
Kábel keresztmetszet: 25...70 mm², tömör kábel kábelvéggel, 25...70 mm², tömör kábel kábelvég nélkül, 25...70 mm², flexibilis kábel kábelvéggel, 16...95 mm², flexibilis kábel kábelvég nélkül
Meghúzási nyomaték: 8...10 N.m
Vezeték csupaszolási hossza: 24 mm
Szerszám típusa: Csatlakoztatás: csavarhúzó, Bontás: csavarhúzó
[Ue] névleges üzemi feszültség: 1000 V az EN/IEC 60947-7-1 szerint, 1000 V CSA, 600 V UL
[In] névleges áram: 192 A az EN/IEC 60947-7-1 szerint, 192 A CSA, 192 A UL
Anyagok
Anyag: Poliamid 6/6: szigetelő ház, Réz ötvözet: csatlakozó és csavar, Réz ötvözet: átkötő elem, Króm-nikkel acél: rugó
Dielektromos veszteség: 0,01 1 MHz-en az IEC 60250 szerint, 0,01 1 MHz-en a VDE 0303-T4 szerint
Dielektromos állandó: 3,7 1 MHz-en
Fajlagos ellenállás: 10000 MΩ.m az IEC 60093 szerint, 10000 MΩ.m a VDE 0303-T30 szerint
Felületi ellenállás: 1000 GΩ az IEC 60093 szerint, 1000 GΩ a VDE 0303-T30 szerint
Kúszóáram-állóság: 500 CTI (> 400 kB) az IEC 60093 szerint, 500 CTI (> 400 kB) a VDE 0303-T30 szerint
Lángállóság: V0, vastagság 0,8 mm az UL 94 szerint
Nettó tömeg: 195 g
Kompatibilitás
Termékcsalád kompatibilitás: PrismaSeT G, PrismaSeT P, PrismaSet HD, PrismaSeT Pack 250, PanelSeT, Mureva, PrismaSeT XS, TeSys
Termék kompatibilitás: Spacial tokozatok
Környezet
Termék tanúsítványok: DNV, CSA, UL, VDE, GL
Dielektromos szilárdság: 1000 V az IEC 60243-1 szerint
Környezeti levegő hőmérséklete működés közben: -40...130 °C az IEC 60216-1 szerint, -40...130 °C a VDE 0304-T21 szerint
