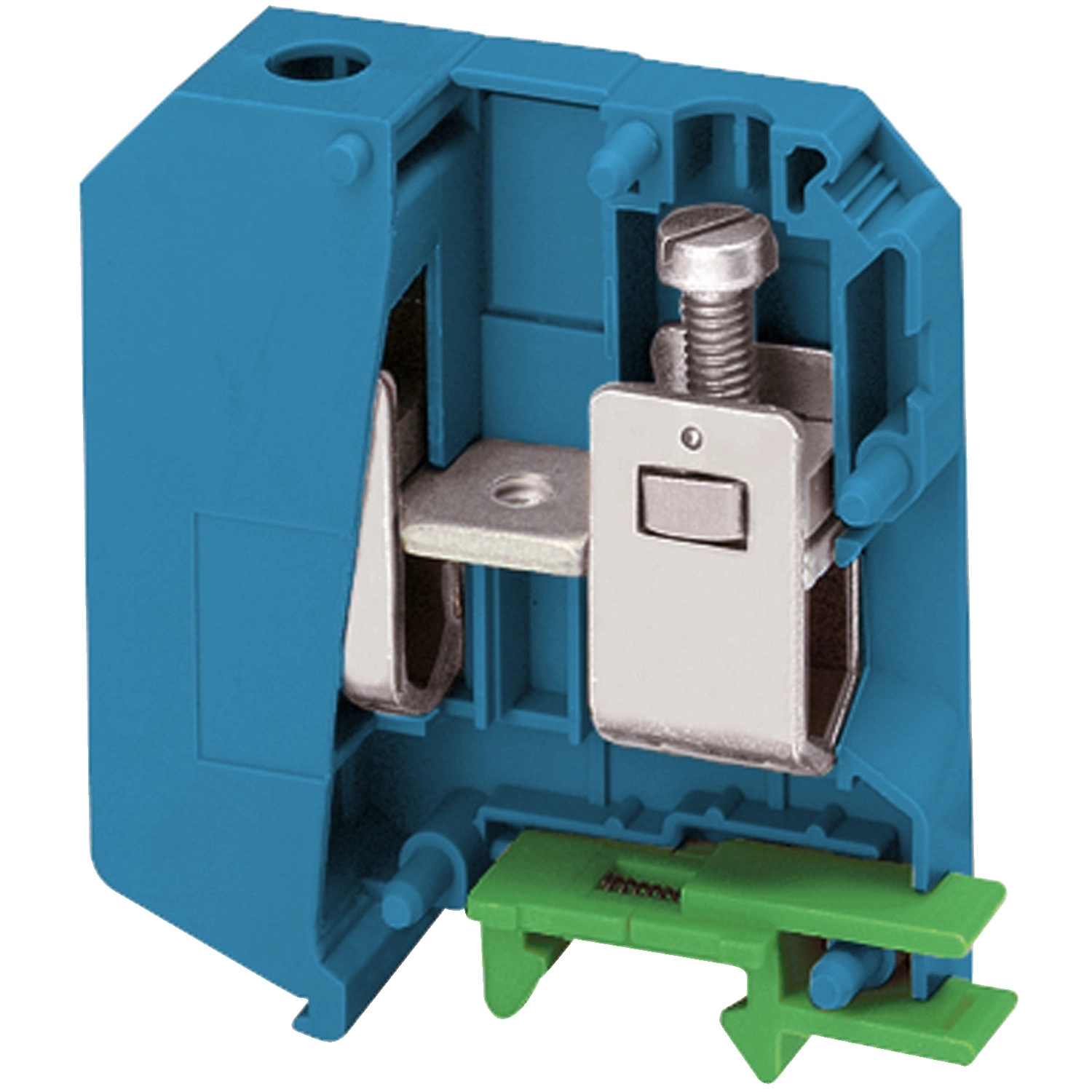

A Schneider Electric Linergy TR termékcsaládba tartozó NSYTRV502BL kék színű csavaros egyszintes átkötőkapocs professzionális villamos kapcsolási megoldást kínál ipari és kereskedelmi alkalmazásokhoz. A termék 50 darabos kiszerelésben kapható, így ideális választás nagyobb projektekhez, ahol több azonos típusú kapocs szükséges.
A Linergy TR sorozat NSYTRV502BL modellje egy 50 mm² névleges keresztmetszetű, passthrough típusú (átmenő) sorkapocs, amely két csatlakozási ponttal rendelkezik. A termék kék színű kialakítása segíti a villamos rendszerben való gyors azonosítást és a megfelelő kábelezés kialakítását. A kapocs clip-on rögzítési móddal szerelhető DIN sínre, így gyorsan és egyszerűen telepíthető. Méretei kompaktak: 70,5 mm hosszú, 20 mm széles és 83,5 mm magas, ami lehetővé teszi a helytakarékos szerelést.
Az NSYTRV502BL kapocs műszaki paraméterei kiemelkedő teljesítményt biztosítanak. A termék 1000 V-os névleges üzemi feszültséggel rendelkezik az EN/IEC 60947-7-1 szabvány szerint, míg az UL és CSA előírások alapján 600 V-os értékkel bír. A névleges árama 150 A minden vonatkozó szabvány esetén (UL, CSA, EN/IEC). A csatlakozások két M6-os csavaros terminálként kerültek kialakításra (egy upstream és egy downstream), amelyek 6-8 Nm nyomatékkal szorítandók. A kapocs különböző keresztmetszetű vezetékek fogadására alkalmas: 25-70 mm² tömör kábel véggel vagy anélkül, illetve 16-70 mm² flexibilis kábel véggel vagy 25-50 mm² flexibilis kábel véggel ellátva. A vezeték csupaszolási hossza 24 mm, a csatlakozáshoz és bontáshoz egyaránt csavarhúzó szükséges.
A termék kiváló minőségű anyagokból készül, amelyek biztosítják a hosszú élettartamot és megbízható működést. A szigetelő ház poliamid 6/6 anyagból, a csatlakozó és csavar réz ötvözetből, a közösítő link réz ötvözetből, míg a rugó króm-nikkel acélból készült. A termék kiváló elektromos tulajdonságokkal rendelkezik: 0,01 dielektromos veszteség 1 MHz-en (IEC 60250 és VDE 0303-T4 szabványok szerint), 3,7 dielektromos állandó 1 MHz-en, 10000 MΩ.m fajlagos ellenállás, 1000 GΩ felületi ellenállás, és 500 CTI kúszóáram-szilárdság. A termék V0 lángállósági besorolással rendelkezik 0,8 mm vastagság mellett az UL 94 szabvány szerint. Működési hőmérséklet-tartománya rendkívül széles: -40°C és +130°C között használható az IEC 60216-1 és VDE 0304-T21 szabványoknak megfelelően. A kapocs nettó tömege 120,28 g.
Schneider Electric Linergy TR terminals blocks - NSYTRV502BL - Csavaros egyszintes átkötőkapocs műszaki adatok
Fő jellemzők
Termékcsalád: Linergy
Terméknév: Linergy TR
Termék típusa: Sorkapocs
Rövid terméknév: TRV
Tartozék / különálló alkatrész kategória: Csatlakozási tartozék
Sorkapocs típusa: Átmenő
Sorkapocs szint: 1
Szerelési mód: Felpatintható (clip-on)
Névleges keresztmetszet: 50 mm²
Hossz: 70,5 mm
Szín: Kék
Mennyiség készletenként: 50 db-os készlet
Kiegészítő adatok
Szélesség: 20 mm
Magasság: 83,5 mm
Csatlakozások - terminálok: 1 x csavaros terminál: upstream (M6)
1 x csavaros terminál: downstream (M6)
Csatlakozások száma: 2
Csatlakozási pozíció: Oldalirányú
Mérőbemenetek száma: 1
Kábel keresztmetszet: 25...70 mm², tömör kábel véggel
25...50 mm², flexibilis kábel véggel
25...70 mm², tömör kábel vég nélkül
16...70 mm², flexibilis kábel vég nélkül
Meghúzási nyomaték: 6...8 N.m
Vezeték csupaszolási hossz: 24 mm
Szerszám típusa: Csatlakoztatás: csavarhúzó
Leválasztás: csavarhúzó
Névleges üzemi feszültség [Ue]: 1000 V az EN/IEC 60947-7-1 szerint
600 V CSA
600 V UL
Névleges áram [In]: 150 A UL
150 A CSA
150 A az EN/IEC 60947-7-1 szerint
Anyagok és tulajdonságok
Anyag: Poliamid 6/6: szigetelő ház
Réz ötvözet: csatlakozó és csavar
Réz ötvözet: közösítő link
Króm-nikkel acél: rugó
Dielektromos veszteség: 0,01 1 MHz-en az IEC 60250 szerint
0,01 1 MHz-en a VDE 0303-T4 szerint
Dielektromos állandó: 3,7 1 MHz-en
Fajlagos ellenállás: 10000 MΩ.m az IEC 60093 szerint
10000 MΩ.m a VDE 0303-T30 szerint
Felületi ellenállás: 1000 GΩ az IEC 60093 szerint
1000 GΩ a VDE 0303-T30 szerint
Kúszóáram-szilárdság: 500 CTI (> 400 kB) az IEC 60093 szerint
500 CTI (> 400 kB) a VDE 0303-T30 szerint
Lángállóság: V0, vastagság 0,8 mm az UL 94 szerint
Nettó tömeg: 120,28 g
Kompatibilitás
Termékcsalád kompatibilitás: PrismaSeT G
PrismaSeT P
PrismaSet HD
PrismaSeT Pack 250
PanelSeT
Mureva
PrismaSeT XS
TeSys
Termék kompatibilitás: Spacial szekrények
Környezet
Terméktanúsítványok: UL
CSA
DNV
VDE
GL
Szigetelési szilárdság: 1000 V az IEC 60243-1 szerint
Környezeti működési hőmérséklet: -40...130 °C az IEC 60216-1 szerint
-40...130 °C a VDE 0304-T21 szerint
