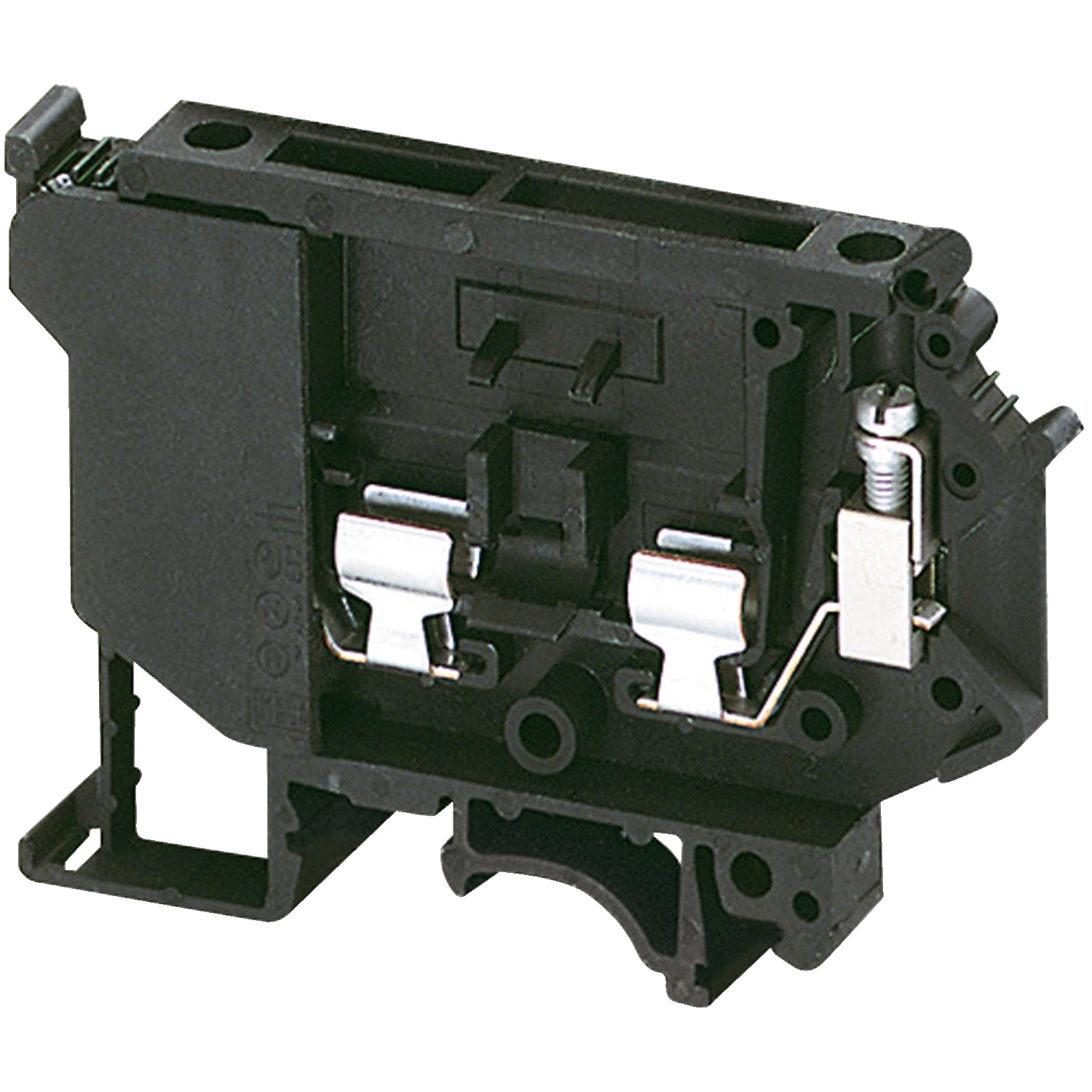

A Linergy TR terminalblokk sorozat a Schneider Electric minőségi megoldása az ipari villamos kapcsolószekrények biztonságos és megbízható biztosító csatlakoztatási pontjainak kialakítására. A NSYTRV42SF5 típusú fekete csavaros biztosítéktartó kapocs kifejezetten 5x20, 5x25 és 5x30 mm-es patronos biztosítékokhoz lett kifejlesztve, így sokoldalú megoldást kínál különböző biztosítékméretekhez.
A termék kis helyigénnyel rendelkezik, mindössze 8,2 mm szélességű és 56,5 mm magasságú, 72,5 mm hosszúságú kialakítással. A két csatlakozási ponttal rendelkező terminál 4 mm² névleges keresztmetszettel és oldalirányú bekötési lehetőséggel biztosítja a megfelelő vezetékezést. A kapocs könnyen felszerelhető a DIN-sínre a praktikus clip-on rögzítési módnak köszönhetően, így időt takaríthatsz meg a szerelés során. Az upstream és downstream irányban elhelyezett 1-1 csavarkötésű csatlakozó lehetővé teszi a rugalmas telepítést, miközben a 0,5-0,8 Nm meghúzási nyomaték garantálja a stabil kapcsolatot.
A termék magas műszaki paraméterekkel büszkélkedhet: 500 V névleges üzemi feszültség az EN/IEC 60947-7-1 szabvány szerint, valamint 600 V UL és CSA előírások alapján. A névleges áram 6,3 A az EN/IEC szabvány szerint, 12 A UL és 6,3 A CSA minősítéssel. A kapocs támogatja a 0,2-4 mm² keresztmetszetű vezetékeket, akár rugalmas kábelekkel végelzáró nélkül, akár tömör vagy rugalmas vezetékekkel végelzáróval együtt. A kábelcsupaszítási hossz 8 mm, a csatlakoztatáshoz és szétszereléshez csavarhúzó szükséges. A terméket poliamid 6/6 szigetelőanyag felhasználásával készítették, amely kiemelkedő műszaki tulajdonságokkal rendelkezik. Az üzemi hőmérséklet-tartomány rendkívül széles: -40°C és +130°C között használható az IEC 60216-1 és VDE 0304-T21 szabványoknak megfelelően, így a legszélsőségesebb környezeti feltételek között is megbízható működést biztosít.
A Linergy TR biztosítéktartó kapocs kiválóan kompatibilis a Schneider Electric számos rendszerével és termékcsaládjával, beleértve a PrismaSeT G, PrismaSeT P, PrismaSet HD, PrismaSeT Pack 250, PanelSeT, Mureva, PrismaSeT XS, TeSys sorozatokat és a Spacial szekrényeket. A termék UL és CSA tanúsítvánnyal rendelkezik, továbbá 1000 V dielektromos szilárdságot biztosít az IEC 60243-1 szabvány szerint. A speciális anyagösszetételének köszönhetően kiváló villamos tulajdonságokkal rendelkezik: 0,01 dielektromos veszteség 1 MHz-en, 3,7 dielektromos állandó, 10000 Ω.cm fajlagos ellenállás és 1000 MOhm felületi ellenállás. Az anyag V0 lángállósági fokozattal rendelkezik 0,8 mm vastagság mellett az UL 94 szabvány szerint, valamint 500 CTI kúszóáram-állóságot biztosít.
Schneider Electric Linergy TR terminals blocks műszaki adatok
Általános jellemzők
Termékcsalád: Linergy
Terméknév: Linergy TR
Termék típusa: Sorkapocs
Rövid terméknév: TRV
Alkalmazási terület: Védelem
Sorkapocs típusa: Biztosítékos megszakító
Sorkapocs szint: 1
Rögzítési mód: Bepattintható
Névleges keresztmetszet: 4 mm²
Hosszúság: 72,5 mm
Szélesség: 8,2 mm
Magasság: 56,5 mm
Szín: Fekete
Csatlakoztatási paraméterek
Biztosíték mérete: 5 x 20 mm
Csatlakozások - terminálok: 1 x csavaros csatlakozó: upstream, 1 x csavaros csatlakozó: downstream
Csatlakozások száma: 2
Csatlakozási pozíció: Oldalirányú
Mérési bemenetek száma: 0
Kábel keresztmetszet: 0,2...4 mm², rugalmas kábelvég nélkül; 0,2...4 mm², tömör vagy rugalmas kábelvéggel
Meghúzási nyomaték: 0,5...0,8 N.m
Huzalcsupaszítási hossz: 8 mm
Szerszám típusa: Csatlakoztatás: csavarhúzó, Szétszerelés: csavarhúzó
Elektromos paraméterek
Névleges üzemi feszültség [Ue]: 500 V az EN/IEC 60947-7-1 szerint, 600 V UL, 600 V CSA
Névleges áram [In]: 6,3 A az EN/IEC 60947-7-1 szerint, 12 A UL, 6,3 A CSA
Dielektromos szilárdság: 1000 V az IEC 60243-1 szerint
Anyag és környezeti feltételek
Anyag: Poliamid 6/6: szigetelő ház
Dielektromos veszteség: 0,01 1 MHz-en az IEC 60250 szerint, 0,01 1 MHz-en a VDE 0303-T4 szerint
Dielektromos állandó: 3,7 1 MHz-en
Fajlagos ellenállás: 10000 Ω.cm az IEC 60093 szerint, 10000 Ω.cm a VDE 0303-T30 szerint
Felületi ellenállás: 1000 MOhm az IEC 60093 szerint, 1000 MOhm a VDE 0303-T30 szerint
Kúszóáram-állóság: 500 CTI (> 400 kB) az IEC 60093 szerint, 500 CTI (> 400 kB) a VDE 0303-T30 szerint
Lángállóság: V0, 0,8 mm vastagság az UL 94 szerint
Környezeti levegő hőmérséklet üzemeltetés során: -40...130 °C az IEC 60216-1 szerint, -40...130 °C a VDE 0304-T21 szerint
Tanúsítványok és kompatibilitás
Terméktanúsítványok: UL, CSA
Kompatibilis termékcsaládok: PrismaSeT G, PrismaSeT P, PrismaSet HD, PrismaSeT Pack 250, PanelSeT, Mureva, PrismaSeT XS, TeSys
Termékompatibilitás: Spacial szekrények
