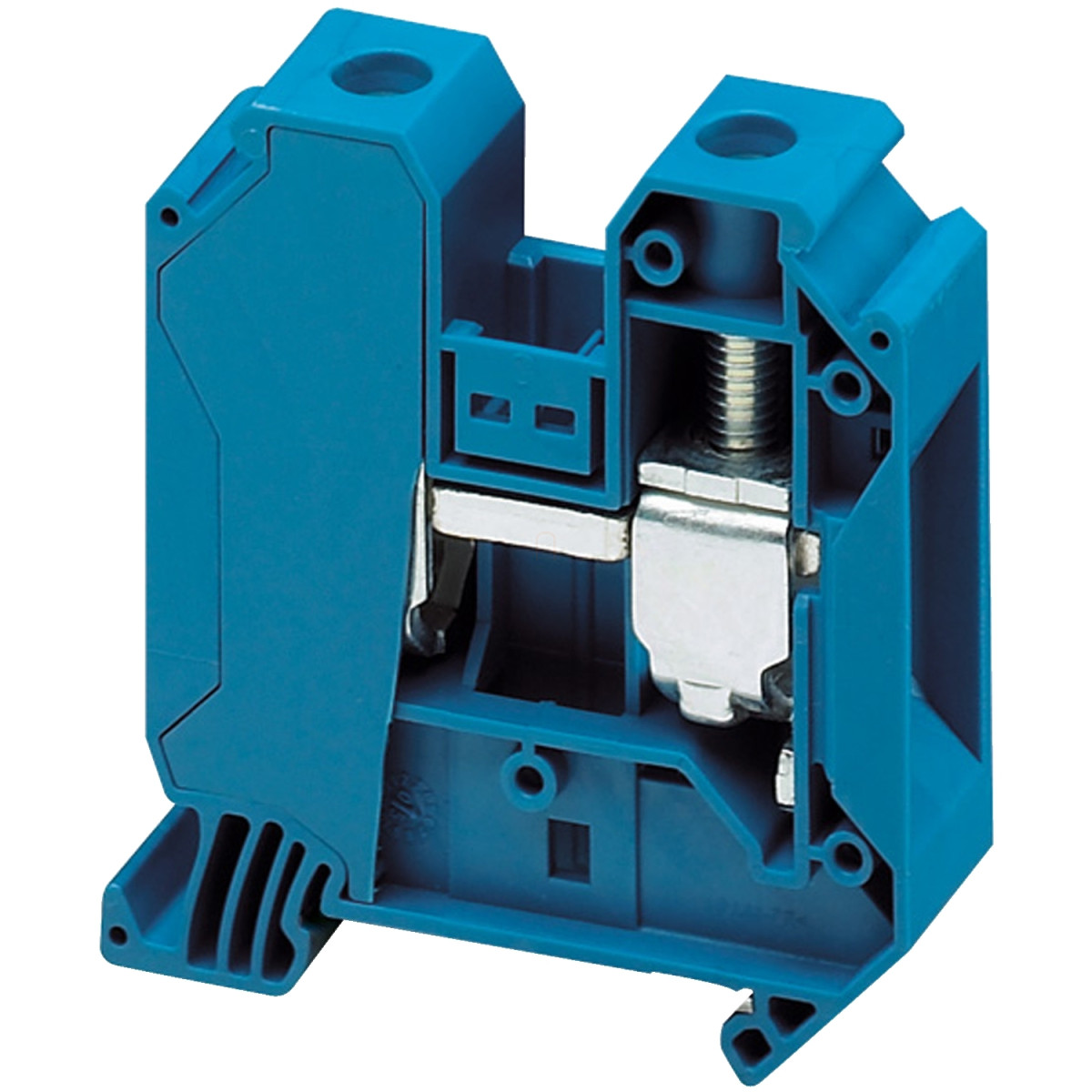

A Schneider Electric Linergy TR termékcsaládba tartozó NSYTRV352BL típusú átkötőkapocs a professzionális villamos kapcsolószekrények és ipari automatizálási rendszerek megbízható és biztonságos áramköri csatlakoztatásának egyik alapvető eleme. Ez a kék színű, 35 mm² névleges keresztmetszetű csavaros sorkapocs ideális megoldást nyújt nagyobb teljesítményigényű berendezések vezetékeinek összekötésére és elosztására.
A NSYTRV352BL átkötőkapocs két csatlakozási ponttal rendelkezik, amelyek oldalsó elhelyezkedésűek, így megkönnyítik a vezetékek bekötését még korlátozott helyen is. A kapocs M6-os csavarcsatlakozásokkal van ellátva mind a bemeneti (upstream), mind a kimeneti (downstream) oldalon, ami kiváló mechanikai tartást és megbízható villamos érintkezést biztosít. A csatlakoztatáshoz és leválasztáshoz egyaránt csavarhúzó szükséges, a javasolt meghúzási nyomaték 3,2-3,7 Nm között van, ami garantálja a megfelelő rögzítést a rezgésnek kitett környezetben is. A vezetékek előkészítéséhez 18 mm-es csupaszolási hossz szükséges, ami szabványos méretnek számít a legtöbb alkalmazásban.
A termék univerzális használhatóságát biztosítja, hogy többféle vezetéktípushoz és -mérethez is kompatibilis. Alkalmazható 1,5-50 mm² keresztmetszetű rugalmas kábelekkel (érvéghüvellyel vagy anélkül) és tömör kábelekkel (érvéghüvellyel vagy anélkül) egyaránt. Az EN/IEC 60947-7-1 szabvány szerint 125 A névleges áramerősség jellemzi, míg az UL és CSA szabványok szerint ez az érték 150 A, ami széles alkalmazási lehetőséget biztosít. A névleges működési feszültség 1000 V az EN/IEC 60947-7-1 szerint, illetve 600 V az UL és CSA szabványok szerint. A kapocs szerkezetileg 35 mm-es DIN sínre pattintható (clip-on), így gyorsan és egyszerűen telepíthető, és szükség esetén ugyanilyen könnyen eltávolítható.
A NSYTRV352BL műszaki kivitele és anyaga is kiváló minőséget képvisel. A szigetelő ház poliamid 6/6 anyagból készül, ami kimagasló elektromos szigetelést, mechanikai szilárdságot és hőállóságot biztosít. A csatlakozók és csavarok réz ötvözetből készülnek, ami kiváló vezetőképességet eredményez, a rugó króm-nikkel acélból van, ami hosszú távú mechanikai megbízhatóságot garantál. A kapocs UL 94 szerinti V0 éghetőségi besorolású, 0,8 mm vastagság mellett, így maximális tűzvédelmet biztosít. A termék -40...130 °C közötti üzemi hőmérséklet-tartományban használható, így extrém környezeti feltételek között is megbízhatóan működik. A dieleketromos szilárdság 1000 V az IEC 60243-1 szerint, ami magas üzemi biztonságot jelent.
Schneider Electric Linergy TR terminals blocks - NSYTRV352BL műszaki adatok
Főbb jellemzők
Terméktípus: Átkötőkapocs
Termékcsalád: Linergy TR
Rövidnév: TRV
Kapocs típusa: Átmenő
Kapocs szint: 1
Névleges keresztmetszet: 35 mm²
Szín: Kék
Csatlakozási pontok száma: 2
Méretek: 60,2 mm (hossz) x 16 mm (szélesség) x 65,7 mm (magasság)
Csatlakozási jellemzők
Csatlakozások: 1 x csavaros csatlakozás: bemenő (M6), 1 x csavaros csatlakozás: kimenő (M6)
Csatlakozási pozíció: Oldalsó
Meghúzási nyomaték: 3,2...3,7 N.m
Vezeték csupaszolási hossz: 18 mm
Kompatibilis kábel keresztmetszetek: 1,5...50 mm², rugalmas kábel érvéghüvely nélkül; 1,5...50 mm², tömör kábel érvéghüvellyel; 1,5...50 mm², rugalmas kábel érvéghüvellyel; 1,5...50 mm², tömör kábel érvéghüvely nélkül
Elektromos jellemzők
Névleges üzemi feszültség [Ue]: 1000 V EN/IEC 60947-7-1 szerint, 600 V CSA szerint, 600 V UL szerint
Névleges áramerősség [In]: 125 A EN/IEC 60947-7-1 szerint, 150 A UL szerint, 150 A CSA szerint
Dielektromos szilárdság: 1000 V IEC 60243-1 szerint
Anyagok
Ház anyaga: Poliamid 6/6
Csatlakozó és csavar anyaga: Réz ötvözet
Rugó anyaga: Króm-nikkel acél
Szerelés és rögzítés
Rögzítési mód: Felpatintható
Környezeti feltételek
Üzemi környezeti hőmérséklet: -40...130 °C IEC 60216-1 szerint, -40...130 °C VDE 0304-T21 szerint
Tanúsítványok
Terméktanúsítványok: UL, GL, CSA, VDE
Kompatibilitás
Termékkínálat kompatibilitás: PrismaSeT G, PrismaSeT P, PrismaSet HD, PrismaSeT Pack 250, PanelSeT, Mureva, PrismaSeT XS, TeSys
Termék kompatibilitás: Spacial szekrények
