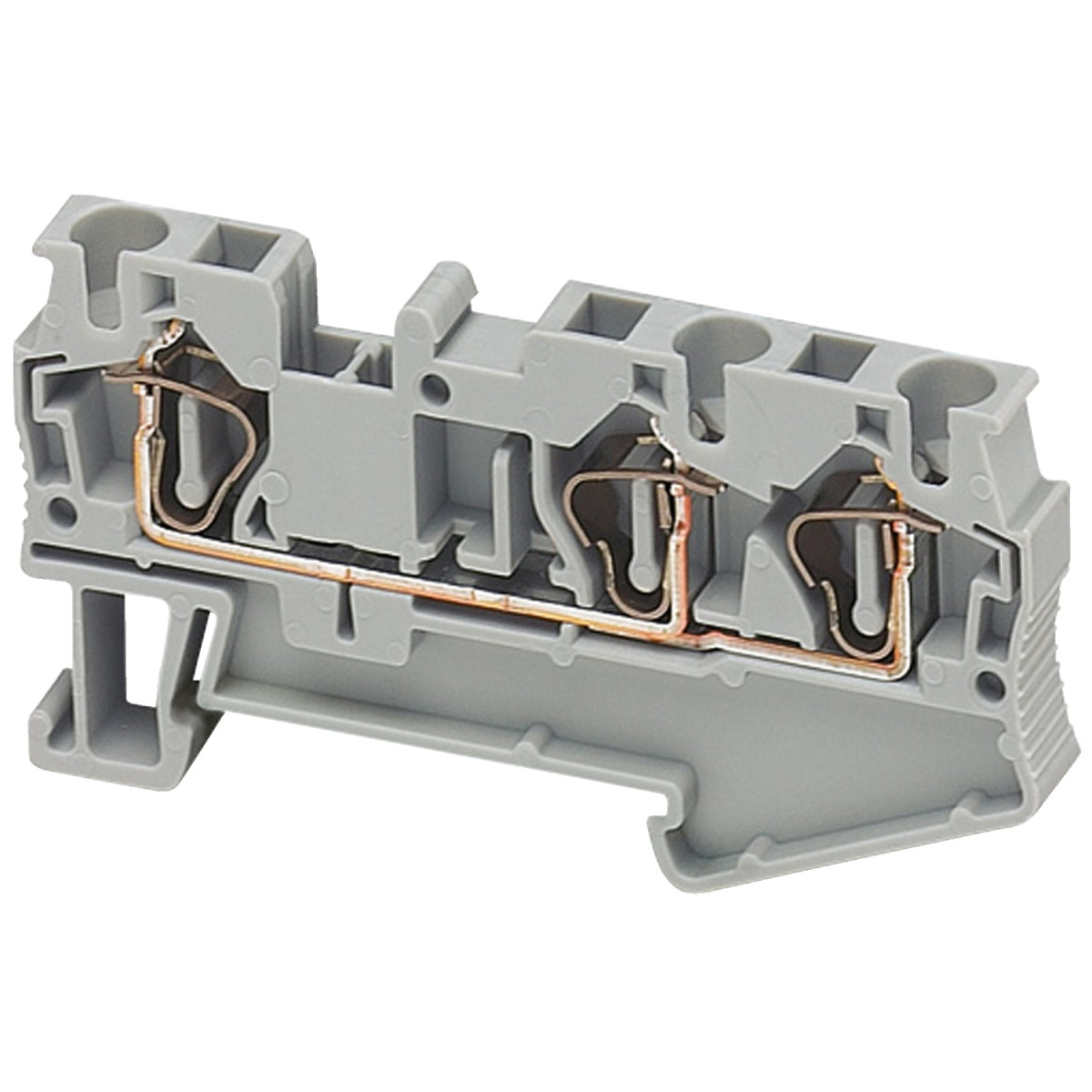

A Schneider Electric Linergy TR termékvonalból származó NSYTRR43 típusú sorkapocsblokk egy kiváló minőségű villamos csatlakozóelem, amely precíz és megbízható kapcsolatot biztosít a vezérlőáramkörökben. Ez a rugós technológiával ellátott átkötőkapocs különösen hatékony megoldást nyújt olyan alkalmazásokban, ahol kulcsfontosságú a gyors szerelhetőség és a stabil elektromos kapcsolat.
A termék szürke színű, poliamid 6/6 szigetelő házból készül, ami kiváló dielektromos tulajdonságokat és tűzállóságot biztosít. A kapocs belső szerkezete réz ötvözetből készült csatlakozó és csavarból, valamint kommutáló összekötőből áll, míg a rugós rész króm-nikkel acélból készült. Ez a konstrukció nemcsak tartósságot biztosít, hanem kiváló elektromos vezetőképességet is. A termék V0 tűzállósági besorolással rendelkezik az UL 94 szerint 0,8 mm vastagság esetén, ami fokozott biztonságot jelent az elektromos rendszerekben.
A NSYTRR43 sorkapocs 3 csatlakozási ponttal rendelkezik: 1 rugós csatlakozó felül, és 2 rugós csatlakozó lefelé. Ez a kialakítás lehetővé teszi a hatékony áramköri elosztást. A névleges keresztmetszet 4 mm², de a termék rugalmasan használható különböző kábelméretekkel: tömör kábel esetén 0,08-4 mm² (kábelvég nélkül) vagy 0,08-6 mm² (kábelvéggel), hajlékony kábel esetén pedig 0,08-4 mm² (kábelvég nélkül) vagy 0,2-4 mm² (kábelvéggel). A vezeték csupaszolási hossza 10 mm, a csatlakoztatáshoz és a szétkapcsoláshoz egyaránt lapos csavarhúzó szükséges. A kapocs névleges üzemi feszültsége 800 V az EN/IEC 60947-7-1 szabvány szerint, míg 600 V a CSA és UL tanúsítványok alapján. A névleges áramerősség 32 A az EN/IEC 60947-7-1 szabvány szerint, illetve 30 A a CSA és UL tanúsítványok alapján.
A termék méreteivel (szélesség: 6,2 mm, magasság: 36,5 mm, hossz: 71,5 mm) kompakt megoldást kínál a vezérlőszekrényekben. A clip-on szerelési mód lehetővé teszi a gyors és egyszerű telepítést. A Linergy TR sorkapocs kompatibilis számos Schneider Electric rendszerrel, beleértve a PrismaSeT G, PrismaSeT P, PrismaSet HD, PrismaSeT Pack 250, PanelSeT, Mureva, PrismaSeT XS és TeSys termékcsaládokat, valamint a Spacial házakkal is. Ez a sokoldalú kompatibilitás teszi különösen értékessé a rendszerintegrációban. A termék számos nemzetközi tanúsítvánnyal rendelkezik, köztük VDE, DNV, UL, CSA és GL, ami garantálja a globális szabványoknak való megfelelést. A működési hőmérséklet-tartománya -40°C-tól +130°C-ig terjed az IEC 60216-1 és VDE 0304-T21 szabványok szerint, ami kivételes tartósságot biztosít még szélsőséges környezeti feltételek mellett is.
Schneider Electric Linergy TR terminals blocks - NSYTRR43 - Rugós egyszintes átkötőkapocs 1x2 csatlakozás 6,2 mm 4 mm2 32A - es műszaki adatok
Általános jellemzők
Termékcsalád: Linergy
Terméknév: Linergy TR
Termék típusa: Sorkapocs
Rövid terméknév: TRR
Kiegészítő/különálló alkatrész kategória: Csatlakozási kiegészítő
Sorkapocs típusa: Átkötő
Sorkapocs szint: 1
Szerelési mód: Pattintható
Névleges keresztmetszet: 4 mm²
Hosszúság: 71,5 mm
Szín: Szürke
Mennyiség készletenként: 50 db készlet
Kiegészítő adatok
Szélesség: 6,2 mm
Magasság: 36,5 mm
Csatlakozások - kapcsok: 1 x rugós kapocs: felfelé, 2 x rugós kapocs: lefelé
Csatlakozások száma: 3
Csatlakozás helyzete: Felső
Mérési bemenetek száma: 2
Kábelkeresztmetszet: 0,08...4 mm², tömör kábelvég nélkül
0,08...4 mm², hajlékony kábelvég nélkül
0,08...6 mm², tömör kábelvéggel
0,2...4 mm², hajlékony kábelvéggel
Vezeték csupaszolási hossz: 10 mm
Szerszám típusa: Csatlakoztatás: lapos csavarhúzó
Szétkapcsolás: lapos csavarhúzó
Névleges üzemi feszültség [Ue]: 600 V CSA
800 V az EN/IEC 60947-7-1 szerint
600 V UL
Névleges áramerősség [In]: 32 A az EN/IEC 60947-7-1 szerint
30 A CSA
30 A UL
Anyagok
Anyag: Poliamid 6/6: szigetelő ház
Réz ötvözet: csatlakozó és csavar
Réz ötvözet: kommutáló összekötő
Króm-nikkel acél: rugó
Dielektromos veszteség: 0,01 1 MHz-en az IEC 60250 szerint
0,01 1 MHz-en a VDE 0303-T4 szerint
Dielektromos állandó: 3,7 1 MHz-en
Fajlagos ellenállás: 10000 MΩ.m az IEC 60093 szerint
10000 MΩ.m a VDE 0303-T30 szerint
Felületi ellenállás: 1000 GΩ az IEC 60093 szerint
1000 GΩ a VDE 0303-T30 szerint
Kúszóáram-ellenállás: 500 CTI (> 400 kB) az IEC 60093 szerint
500 CTI (> 400 kB) a VDE 0303-T30 szerint
Lángállóság: V0, 0,8 mm vastagság az UL 94 szerint
Nettó tömeg: 10,8 g
Kompatibilitás és megfelelőség
Sorozat kompatibilitás: PrismaSeT G
PrismaSeT P
PrismaSet HD
PrismaSeT Pack 250
PanelSeT
Mureva
PrismaSeT XS
TeSys
Termék kompatibilitás: Spacial házak
Környezeti jellemzők
Terméktanúsítványok: VDE
DNV
UL
CSA
GL
Dielektromos szilárdság: 1000 V az IEC 60243-1 szerint
Környezeti hőmérséklet működés közben: -40...130 °C az IEC 60216-1 szerint
-40...130 °C a VDE 0304-T21 szerint
