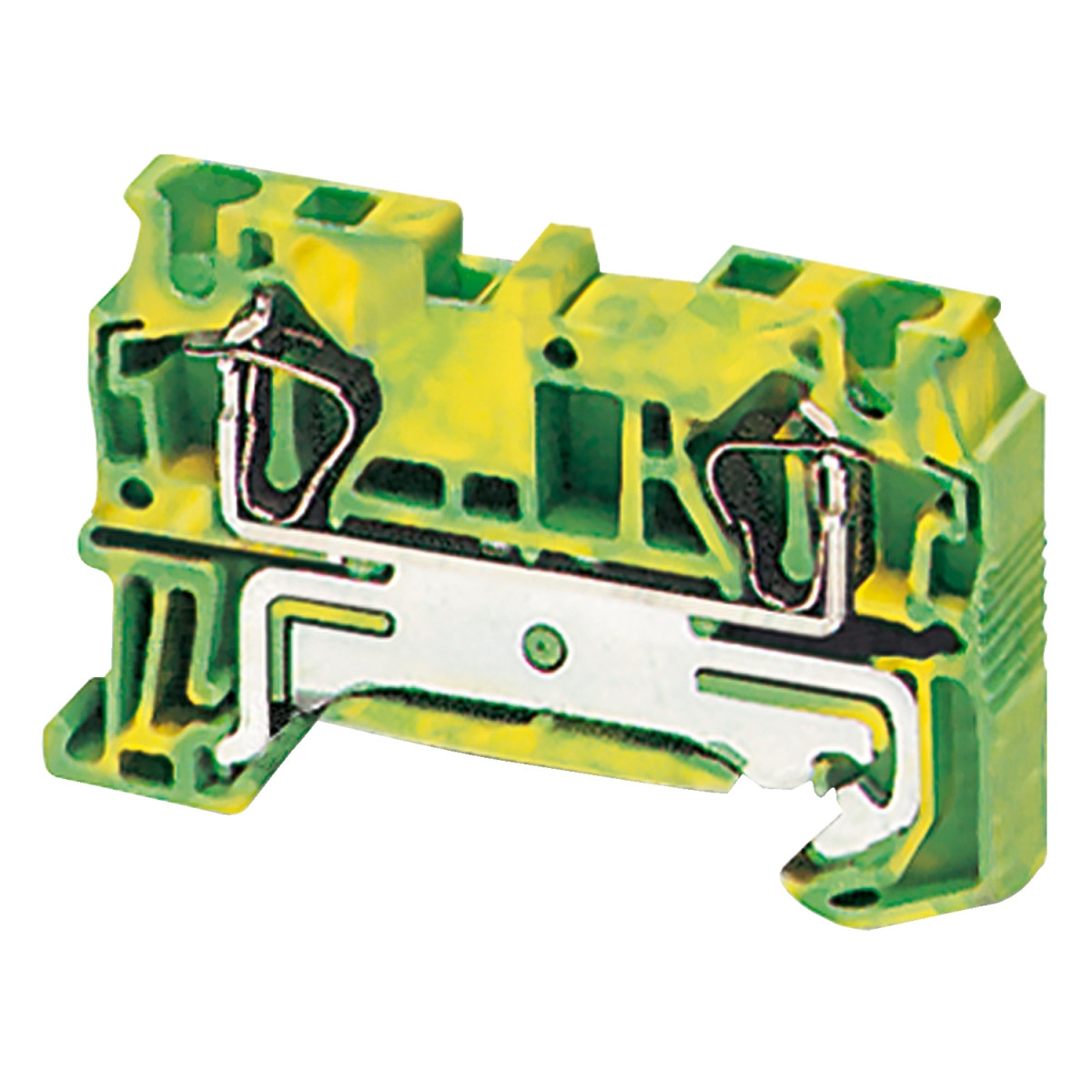

A Schneider Electric Linergy TR sorozatú NSYTRR42PE rugós földelőkapocs egy professzionális villamos csatlakozóelem, amely földelési funkciók megvalósítására szolgál különböző villamos elosztó- és vezérlőrendszerekben. A terméket kifejezetten a megbízhatóságot és a könnyű szerelhetőséget szem előtt tartva tervezték, elsősorban ipari alkalmazásokhoz.
A Linergy TR földelőkapocs fő jellemzője a rugós csatlakozási technológia, amely gyors és biztonságos vezetékrögzítést tesz lehetővé szerszám használata nélkül is. A termék névleges keresztmetszete 4 mm², amely széles tartományban kompatibilis vezetékekkel: 0,08-4 mm² tömör, 0,2-4 mm² sodrott érvéghüvellyel, valamint 0,08-4 mm² sodrott érvéghüvely nélküli kábelekkel. A vezeték csupaszolási hossza 10 mm, ami pontos útmutatást ad a szerelés során. Zöld-sárga színével jól azonosítható földelő funkcióra utal, megfelel a nemzetközi szabványoknak. A termék 50 darabos készletként kerül forgalomba, cikkszáma NSYTRR42PE.
A Schneider Electric NSYTRR42PE kapocs két csatlakozási ponttal rendelkezik - egy felső bemenettel és egy alsó kimenettel, amelyek rugós terminálok. Mindkét csatlakozás a kapocs felső részén található, ami megkönnyíti a szerelést. A termék clip-on felszerelési móddal rendelkezik, ami lehetővé teszi a gyors és szerszám nélküli rögzítést szabványos DIN sínre. Méreteit tekintve 56 mm hosszú, 6,2 mm széles és 36,5 mm magas, ami kompakt kialakítást biztosít a kapcsolószekrényekben, elosztókban.
A termék kiváló műszaki paraméterekkel rendelkezik: poliamid 6/6 szigetelő ház biztosítja a megfelelő szigetelést, dielektromos veszteségi tényezője 0,01 1 MHz-en (IEC 60250 és VDE 0303-T4 szabványok szerint), dielektromos állandója 3,7 1 MHz-en. Fajlagos ellenállása 10000 MΩ.m, felületi ellenállása 1000 GΩ az IEC 60093 és VDE 0303-T30 szabványoknak megfelelően. Kúszóáram-állósága 500 CTI (>400 kB) az IEC 60093 és VDE 0303-T30 szerint, lángállósága V0 (0,8 mm vastagságnál) az UL 94 szabványnak megfelelően. A termék dielektromos szilárdsága 1000 V az IEC 60243-1 szerint, üzemi hőmérséklet-tartománya pedig -40...130 °C az IEC 60216-1 és VDE 0304-T21 szabványok alapján. A NSYTRR42PE számos nemzetközi tanúsítvánnyal rendelkezik, többek között UL, GL, DNV, CSA és VDE minősítésekkel, ami széleskörű alkalmazási lehetőségeket biztosít.
Schneider Electric Linergy TR terminals blocks - NSYTRR42PE - Rugós egyszintes földelőkapocs 1x1 csatlakozás 6,2 mm 4 mm2 zöld - sárga műszaki adatok
Főbb tulajdonságok
Terméktípus: Földelő sorkapocs
Terméknév: Linergy TR
Rövid név: TRR
Cikkszám: NSYTRR42PE
Szín: Zöld-sárga
Mennyiség: 50 db/csomag
Megszűnik: 2026. szeptember 30-án
Műszaki jellemzők
Névleges keresztmetszet: 4 mm²
Hosszúság: 56 mm
Szélesség: 6,2 mm
Magasság: 36,5 mm
Felszerelési mód: Clip-on (pattintható)
Csatlakozások: 1 x rugós csatlakozó: bemenet, 1 x rugós csatlakozó: kimenet
Csatlakozások száma: 2
Csatlakozási pozíció: Felső
Mérőbemenetek száma: 2
Vezetékezés
Vezeték keresztmetszet:
0,08...4 mm², tömör
0,2...4 mm², sodrott érvéghüvellyel
0,08...4 mm², sodrott érvéghüvely nélkül
Vezeték csupaszolási hossza: 10 mm
Szerszám típusa: Csatlakoztatás: lapos csavarhúzó, Leválasztás: lapos csavarhúzó
Anyag és elektromos jellemzők
Anyag: Poliamid 6/6: szigetelő ház
Dielektromos veszteség: 0,01 1 MHz-en (IEC 60250, VDE 0303-T4)
Dielektromos állandó: 3,7 1 MHz-en
Fajlagos ellenállás: 10000 MΩ.m (IEC 60093, VDE 0303-T30)
Felületi ellenállás: 1000 GΩ (IEC 60093, VDE 0303-T30)
Kúszóáram-állóság: 500 CTI (> 400 kB) (IEC 60093, VDE 0303-T30)
Lángállóság: V0, 0,8 mm vastagság (UL 94)
Dielektromos szilárdság: 1000 V (IEC 60243-1)
Környezeti feltételek
Üzemi hőmérséklet tartomány: -40...130 °C (IEC 60216-1, VDE 0304-T21)
Kompatibilitás
Termékcsalád kompatibilitás: PrismaSeT P, PrismaSeT G, PrismaSet HD, PrismaSeT Pack 250, PanelSeT, Mureva, PrismaSeT XS, TeSys
Termék kompatibilitás: Spacial szekrények
Tanúsítványok
Termék tanúsítványok: UL, GL, DNV, CSA, VDE
