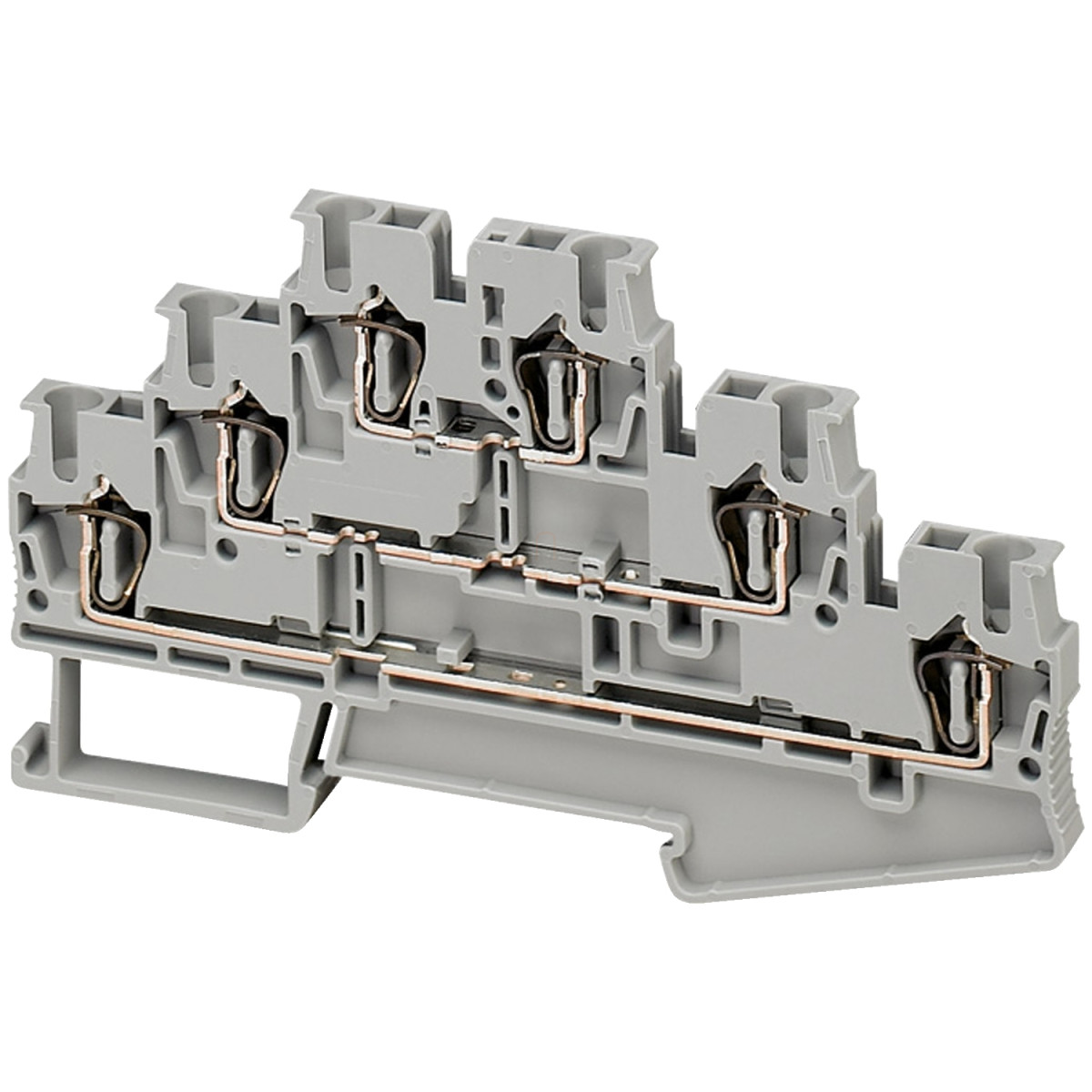

A Schneider Electric Linergy TR termékcsaládba tartozó NSYTRR26T típusú rugós háromszintes átkötőkapocs kiváló megoldást jelent az ipari kapcsolószekrények, elosztószekrények és vezérlőszekrények kábelezéséhez. Ez a szürke színű, 2,5 mm² névleges keresztmetszetű kapocs 50 darabos kiszerelésben kapható, és ideális választás mind a professzionális villanyszerelők, mind az ipari automatizálással foglalkozó szakemberek számára.
A NSYTRR26T rugós átkötőkapocs három szinten összesen 6 csatlakozási pontot biztosít, ami rendkívül kompakt kialakítás mellett is nagy rugalmasságot nyújt a kábelezési feladatok során. A kapocs clip-on szerelésmódjának köszönhetően könnyen és gyorsan rögzíthető a szabványos DIN sínekre. A termék különösen alkalmas a PrismaSeT G, PrismaSeT P, PrismaSeT HD, PrismaSeT Pack 250, PanelSeT, Mureva, PrismaSeT XS és TeSys rendszerekkel való együttes használatra, valamint kompatibilis a Spacial kapcsolószekrényekkel is.
A kapocs műszaki jellemzői között kiemelendő a 500 V névleges üzemi feszültség (EN/IEC 60947-7-1 szabvány szerint), 300 V CSA, illetve 600 V UL minősítéssel. A névleges áram 20 A, ami megfelel mind az európai, mind az észak-amerikai szabványoknak. A csatlakoztatható vezetékek keresztmetszete rugalmasan alakítható: használható 0,08-2,5 mm² flexibilis vezetékekkel kábelvég nélkül, 0,08-4 mm² tömör vezetékekkel kábelvéggel, 0,2-2,5 mm² flexibilis vezetékekkel kábelvéggel, valamint 0,08-4 mm² tömör vezetékekkel kábelvég nélkül. A vezetékcsupaszítási hossz 10 mm, a csatlakoztatáshoz és leválasztáshoz egyaránt lapos csavarhúzó szükséges.
A termék anyaga kiváló minőségű, poliamid 6/6 szigetelőházzal, réz ötvözetű csatlakozóval és csavarral, réz ötvözetű átkötő kapoccsal, valamint króm-nikkel acél rugóval rendelkezik. Az átkötőkapocs kiváló dielektromos tulajdonságokkal bír: a dielektromos veszteség 0,01 1 MHz-en (IEC 60250 és VDE 0303-T4 szerint), a dielektromos állandó 3,7 1 MHz-en. A szigetelési ellenállás 10000 MΩ·m, a felületi ellenállás 1000 GΩ, a kúszóáram-ellenállás 500 CTI (> 400 kB) az IEC 60093 és VDE 0303-T30 szabványoknak megfelelően. A termék V0 lángállósági besorolással rendelkezik 0,8 mm vastagság mellett az UL 94 szabvány szerint. A működési hőmérséklet-tartománya rendkívül széles, -40...+130 °C között használható az IEC 60216-1 és VDE 0304-T21 szabványoknak megfelelően. A dielektromos szilárdság 1000 V az IEC 60243-1 szabvány szerint.
Schneider Electric Linergy TR terminals blocks - NSYTRR26T - Rugós háromszintes átkötőkapocs műszaki adatok
Általános jellemzők
Termékcsalád: Linergy
Terméknév: Linergy TR
Termék típusa: Sorkapocs
Rövid terméknév: TRR
Tartozék/különálló alkatrész kategória: Csatlakozó kiegészítő
Sorkapocs típusa: Átvezető
Sorkapocs szintje: 3
Szerelési mód: Rápattitnható
Névleges keresztmetszet: 2,5 mm²
Hosszúság: 99,5 mm
Szín: Szürke
Mennyiség kiszerelési egységenként: 50 darabos készlet
Kiegészítő jellemzők
Szélesség: 5,2 mm
Magasság: 58 mm
Csatlakozások - sorkapcsok: 1 x rugós sorkapocs: felfele
Csatlakozások száma: 2
Csatlakozási pozíció: Felső
Mérési bemenetek száma: 3
Kábel keresztmetszet:
0,08...2,5 mm², rugalmas, kábelvég nélkül
0,08...4 mm², tömör, kábelvéggel
0,2...2,5 mm², rugalmas, kábelvéggel
0,08...4 mm², tömör, kábelvég nélkül
Vezeték csupaszolási hossz: 10 mm
Szerszám típusa:
Csatlakoztatás: lapos csavarhúzó
Leválasztás: lapos csavarhúzó
Névleges üzemi feszültség [Ue]:
500 V az EN/IEC 60947-7-1 szerint
300 V CSA
600 V UL
Névleges áram [In]:
20 A CSA
20 A az EN/IEC 60947-7-1 szerint
20 A UL
Anyagok
Anyag:
Poliamid 6/6: szigetelő ház
Réz ötvözet: csatlakozó és csavar
Réz ötvözet: átkötő kapocs
Króm-nikkel acél: rugó
Elektromos jellemzők
Dielektromos veszteség: 0,01 1 MHz-en az IEC 60250 szerint
Dielektromos állandó: 3,7 1 MHz-en
Fajlagos ellenállás: 10000 MΩ.m az IEC 60093 szerint
Felületi ellenállás: 1000 GΩ az IEC 60093 szerint
Kúszóáram-ellenállás: 500 CTI (> 400 kB) az IEC 60093 szerint
Lángállóság: V0, 0,8 mm vastagság az UL 94 szerint
Környezeti feltételek
Terméktanúsítványok: GL, VDE, CSA, UL
Dielektromos szilárdság: 1000 V az IEC 60243-1 szerint
Üzemi környezeti hőmérséklet: -40...130 °C az IEC 60216-1 szerint
Kompatibilitás
Termékcsalád-kompatibilitás: PrismaSeT G, PrismaSeT P, PrismaSet HD, PrismaSeT Pack 250, PanelSeT, Mureva, PrismaSeT XS, TeSys
Termékkompatibilitás: Spacial kapcsolószekrények
