A Linergy TR sorozatú NSYTRR24PE egy prémium minőségű, rugós földelő sorkapocs, amelyet a Schneider Electric kifejezetten biztonságos és hatékony elektromos földelés céljára fejlesztett ki. Ez a termék a Schneider Electric ipari megoldásainak megbízható eleme, amely a hagyományos sorkapcsok előnyeit ötvözi a korszerű tervezési és biztonsági szempontokkal.

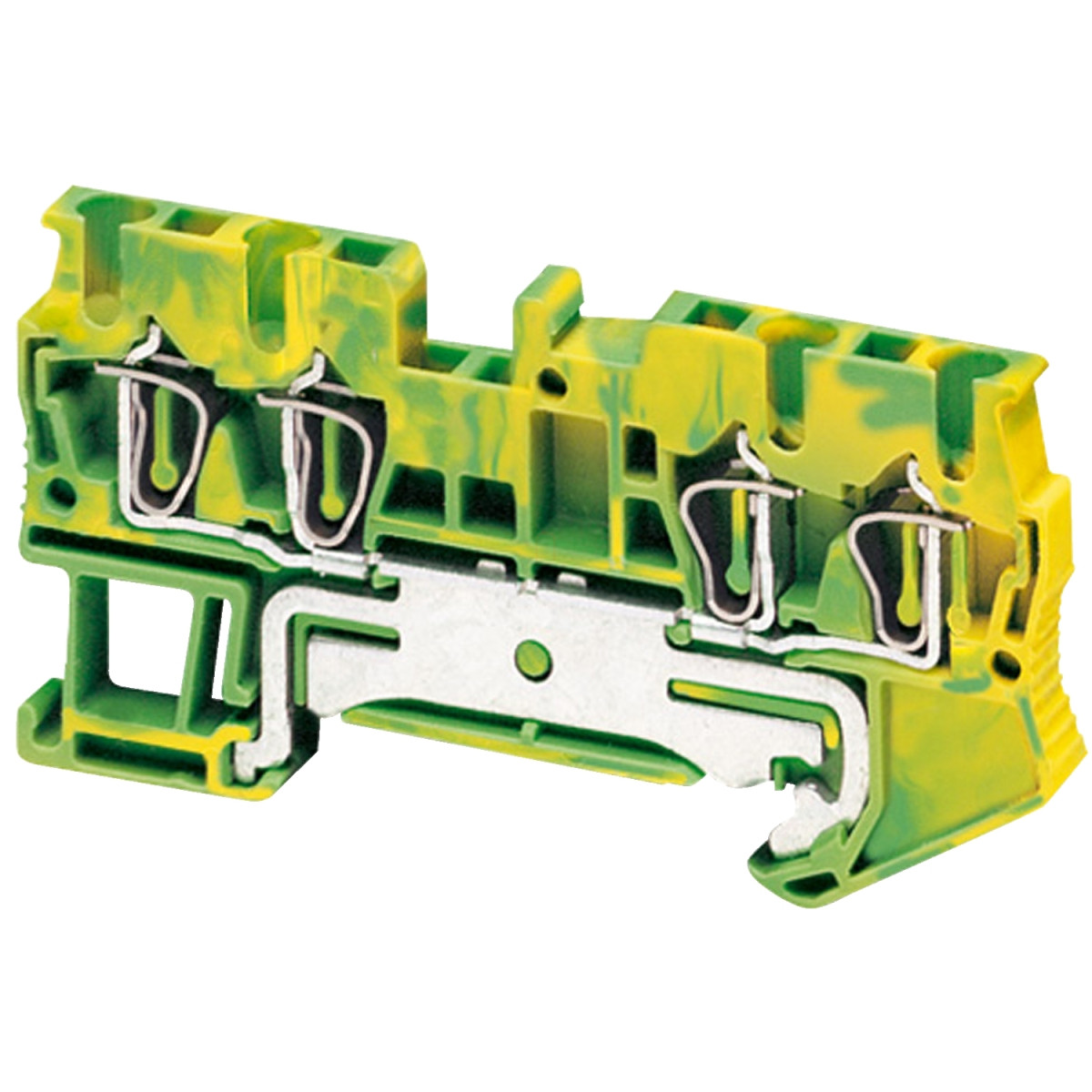

A NSYTRR24PE földelő sorkapocs 4 csatlakozási ponttal rendelkezik - 2 rugós csatlakozási pont a bemeneti (upstream), és 2 rugós csatlakozási pont a kimeneti (downstream) oldalon. A 2,5 mm² névleges keresztmetszetű kapocs kiválóan alkalmazható különböző vezetékméretekhez, beleértve a 0,08-4 mm² tömör, 0,2-2,5 mm² érvéghüvelyes hajlékony és 0,08-2,5 mm² érvéghüvely nélküli hajlékony kábeleket. A jellegzetes zöld-sárga színű kapocs azonnal felismerhető földelő funkcióját tekintve, megfelelve a nemzetközi szabványoknak. A termék 1-es szintű sorkapocs, amely 72 mm hosszú, 5,2 mm széles és 36,5 mm magas, így kompakt mérete ellenére is kiváló teljesítményt nyújt.
A Schneider Electric Linergy TR NSYTRR24PE sorkapocs műszakilag rendkívül fejlett tulajdonságokkal rendelkezik. A poliamid 6/6 anyagból készült szigetelő ház kiváló elektromos szigetelést biztosít, 1000 V dielektromos szilárdsággal az IEC 60243-1 szabványnak megfelelően. A sorkapocs rendkívüli teljesítményt nyújt szélsőséges körülmények között is, működési hőmérséklet-tartománya -40°C és +130°C között van az IEC 60216-1 és VDE 0304-T21 szabványoknak megfelelően. A termék V0 lángállósági besorolással rendelkezik az UL 94 szabvány szerint 0,8 mm vastagságnál, ami magas szintű tűzvédelmet biztosít. A dielektromos veszteség 0,01 1 MHz-en az IEC 60250 és VDE 0303-T4 szabványoknak megfelelően, a dielektromos állandó pedig 3,7 1 MHz-en, ami kiváló szigetelési tulajdonságokat jelez. A sorkapocs felületi ellenállása 1000 GΩ az IEC 60093 és VDE 0303-T30 szerint, ellenállása pedig 10000 MΩ.m ugyanezen szabványok szerint. A kúszóáram-szilárdság 500 CTI (> 400 kB) az IEC 60093 és VDE 0303-T30 alapján, amely kiváló elektromos biztonságot garantál.
A Linergy TR NSYTRR24PE clip-on rögzítési módjának köszönhetően könnyen és gyorsan telepíthető. A huzal csupaszítási hossza 10 mm, a csatlakoztatás és leválasztás lapos csavarhúzóval egyszerűen elvégezhető. A termék kompatibilis számos Schneider Electric termékcsaláddal, beleértve a PrismaSeT P, G, HD, Pack 250, XS, PanelSeT, Mureva, TeSys és Spacial sorozatú termékeket. A kapocs rendelkezik számos nemzetközi tanúsítvánnyal, mint például VDE, DNV, CSA, UL és GL, amely bizonyítja a termék megbízhatóságát és minőségét. Vedd figyelembe, hogy a termék gyártása 2026. szeptember 30-án megszűnik, ezért hosszú távú projektek tervezésekor ezt érdemes figyelembe venni.
Schneider Electric Linergy TR terminals blocks - NSYTRR24PE - Rugós egyszintes földelőkapocs 2x2 csatlakozás 5,2 mm 2,5 mm2 zöld - sárga műszaki adatok
Fő jellemzők
Termékcsalád: Linergy
Terméknév: Linergy TR
Termék típusa: Sorkapocs
Rövid terméknév: TRR
Sorkapocs típusa: Védőföldelés
Sorkapocs szint: 1
Rögzítési mód: Bepattintható (clip-on)
Névleges keresztmetszet: 2,5 mm²
Hosszúság: 72 mm
Szín: Zöld-sárga
Mennyiség: 50 darabos készlet
Kiegészítő adatok
Szélesség: 5,2 mm
Magasság: 36,5 mm
Csatlakozások: 2 x rugós sorkapocs: downstream, 2 x rugós sorkapocs: upstream
Csatlakozások száma: 4
Csatlakozási pozíció: Felül
Mérési bemenetek száma: 2
Kábel keresztmetszet: 0,08...4 mm², tömör; 0,2...2,5 mm², hajlékony érvéghüvellyel; 0,08...2,5 mm², hajlékony érvéghüvely nélkül
Vezeték csupaszolási hossz: 10 mm
Szerszám típusa: Csatlakoztatáshoz: lapos csavarhúzó, lecsatlakoztatáshoz: lapos csavarhúzó
Anyag: Poliamid 6/6: szigetelő ház
Elektromos tulajdonságok
Dielektromos veszteség: 0,01 1 MHz-en (IEC 60250 és VDE 0303-T4 szerint)
Dielektromos állandó: 3,7 1 MHz-en
Fajlagos ellenállás: 10000 MΩ.m (IEC 60093 és VDE 0303-T30 szerint)
Felületi ellenállás: 1000 GΩ (IEC 60093 és VDE 0303-T30 szerint)
Kúszóáram-állóság: 500 CTI (> 400 kB) (IEC 60093 és VDE 0303-T30 szerint)
Lángállóság: V0, 0,8 mm vastagság (UL 94 szerint)
Dielektromos szilárdság: 1000 V (IEC 60243-1 szerint)
Környezeti feltételek
Üzemi környezeti hőmérséklet: -40...130 °C (IEC 60216-1 és VDE 0304-T21 szerint)
Kompatibilitás és tanúsítványok
Kompatibilis termékcsaládok: PrismaSeT P, PrismaSeT G, PrismaSeT HD, PrismaSeT Pack 250, PanelSeT, Mureva, PrismaSeT XS, TeSys
Termék kompatibilitás: Spacial szekrények
Termék tanúsítványok: VDE, DNV, CSA, UL, GL
Fontos információ
Megszűnés dátuma: 2026. szeptember 30.
