A Schneider Electric Linergy TR sorozatú NSYTRR24BL típusú átvezetős sorkapocs egy kiváló minőségű, professzionális elektromos összekötő elem, amely elsősorban vezérlőpanelek, elosztószekrények és ipari automatizálási rendszerek kábelezéséhez lett kifejlesztve. A termék a rugós csatlakozási technológiának köszönhetően gyors, biztonságos és megbízható elektromos kapcsolatot tesz lehetővé, miközben ellenáll a vibrációnak és a mechanikai terhelésnek.

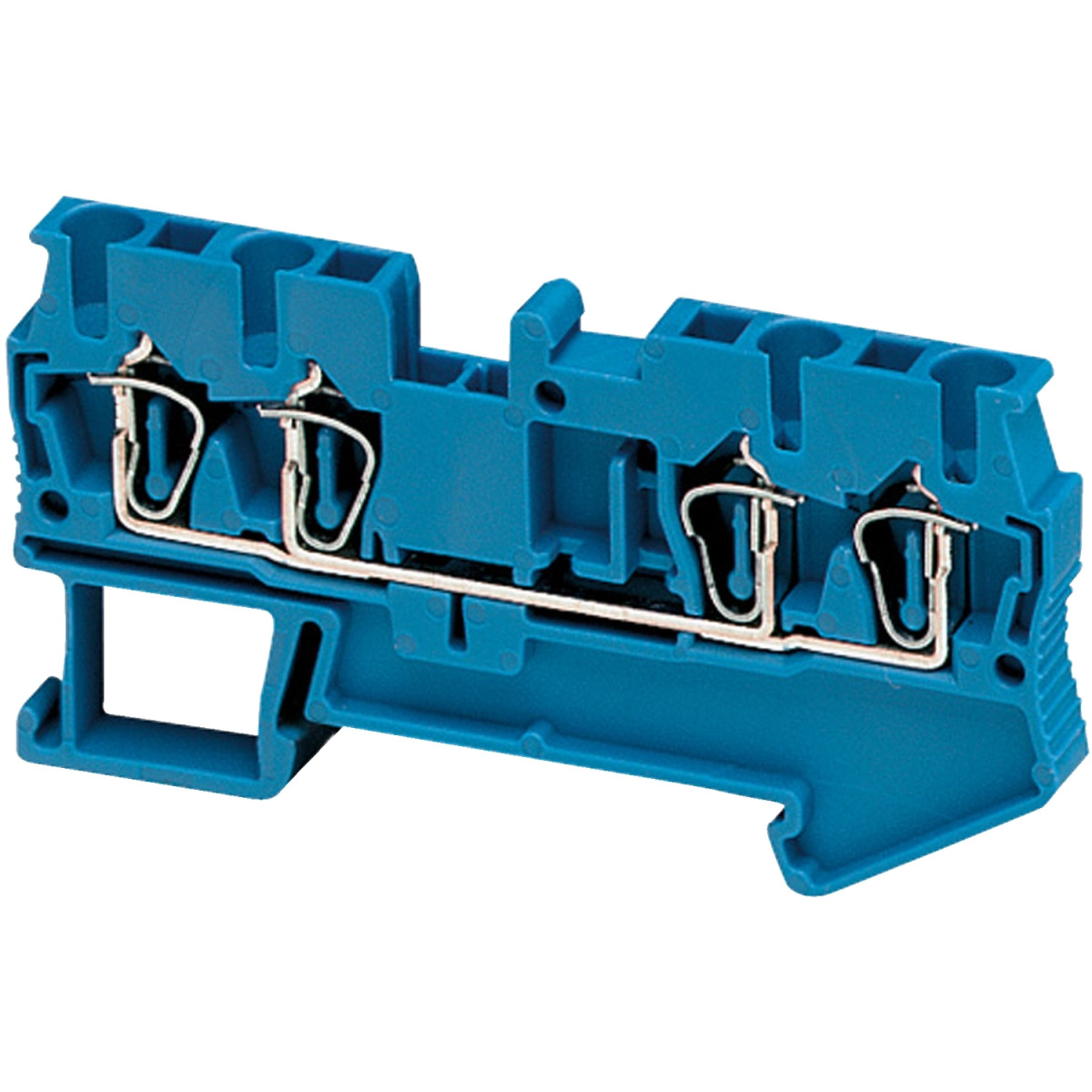

Ez a kék színű sorkapocs egyszintes kialakítású, átvezetős típusú, és 4 csatlakozási ponttal rendelkezik (2 rugós csatlakozó lefelé és 2 rugós csatlakozó felfelé irányban). 2,5 mm² névleges keresztmetszettel bír, ami ideálissá teszi közepes terhelésű áramkörök számára. A rugós kialakítás miatt nincs szükség rendszeres utánhúzásra, így a karbantartási igény minimális. Az eszköz névleges áramerőssége az EN/IEC 60947-7-1 szabvány szerint 24 amper, míg UL és CSA előírások szerint 20 amper, ami széles alkalmazási lehetőséget biztosít különböző projektekhez.
A Linergy TR sorkapocs technikai paraméterei lenyűgözőek. A 72 mm hosszú, 5,2 mm széles és 36,5 mm magas kompakt méretének köszönhetően helytakarékos megoldást nyújt a szűkös vezérlőszekrényekben is. A termék univerzális clip-on rögzítési móddal szerelhető DIN sínre. A kábel bekötésénél 10 mm csupaszolási hosszúság ajánlott, és a kapocs rugós technológiája kompatibilis 0,08-2,5 mm² rugalmas vezetékekkel kábelvég nélkül, 0,08-4 mm² tömör vezetékekkel kábelvéggel, 0,2-2,5 mm² rugalmas vezetékekkel kábelvéggel, valamint 0,08-4 mm² tömör vezetékekkel kábelvég nélkül. Mind a csatlakoztatáshoz, mind a leválasztáshoz lapos csavarhúzót kell használni, ami tovább egyszerűsíti a telepítési és karbantartási folyamatokat.
A sorkapocs magas minőségű anyagokból készült: poliamid 6/6 szigetelőházzal, rézötvözet csatlakozóval és csavarral, rézötvözet átkötő kapcsolattal, valamint króm-nikkel acél rugóval. Ezek az anyagok biztosítják a hosszú élettartamot és a megbízhatóságot még szélsőséges környezeti feltételek mellett is. A termék -40°C és +130°C közötti hőmérséklettartományban használható, ami rendkívül széles működési spektrumot jelent. A kapocs 800 V névleges üzemi feszültséggel rendelkezik az EN/IEC 60947-7-1 szerint, valamint 600 V értékkel UL és CSA minősítés szerint, így a legtöbb általános ipari alkalmazáshoz megfelelő. Fontos megjegyezni, hogy a termék 2026. szeptember 30-tól kifutó lesz, így hosszú távú projektek tervezésénél ezt figyelembe kell venni.
Linergy TR terminals blocks - NSYTRR24BL műszaki adatok
Termék jellemzők
Termékcsalád: Linergy
Terméknév: Linergy TR
Termék típusa: Sorkapocs
Rövid név: TRR
Kiegészítő/külön alkatrész kategória: Csatlakozási kiegészítő
Sorkapocs típusa: Átvezetős
Sorkapocs szint: 1
Rögzítési mód: Bepattintható
Névleges keresztmetszet: 2,5 mm²
Hossz: 72 mm
Szín: Kék
Mennyiség készletenként: 50 darabos készlet
Kiegészítő tulajdonságok
Szélesség: 5,2 mm
Magasság: 36,5 mm
Csatlakozások - kapcsok: 2 x rugós kapocs: lefelé irányban, 2 x rugós kapocs: felfelé irányban
Csatlakozások száma: 4
Csatlakozási pozíció: Felső
Mérőbemenetek száma: 2
Kábel keresztmetszet: 0,08...2,5 mm², rugalmas kábelvég nélkül; 0,08...4 mm², tömör kábelvéggel; 0,2...2,5 mm², rugalmas kábelvéggel; 0,08...4 mm², tömör kábelvég nélkül
Vezeték csupaszolási hossz: 10 mm
Szerszám típusa: Csatlakoztatás: lapos csavarhúzó; Leválasztás: lapos csavarhúzó
Névleges üzemi feszültség [Ue]: 600 V CSA; 800 V az EN/IEC 60947-7-1 szerint; 600 V UL
Névleges áram [In]: 20 A CSA; 20 A UL; 24 A az EN/IEC 60947-7-1 szerint
Anyagok
Anyag: Poliamid 6/6: szigetelőház; Rézötvözet: csatlakozó és csavar; Rézötvözet: átkötő kapcsolat; Króm-nikkel acél: rugó
Dielektromos veszteség: 0,01 1 MHz-en az IEC 60250 szerint; 0,01 1 MHz-en a VDE 0303-T4 szerint
Dielektromos állandó: 3,7 1 MHz-en
Fajlagos ellenállás: 10000 MΩ.m az IEC 60093 szerint; 10000 MΩ.m a VDE 0303-T30 szerint
Felületi ellenállás: 1000 GΩ az IEC 60093 szerint; 1000 GΩ a VDE 0303-T30 szerint
Kúszás ellenállás: 500 CTI (> 400 kB) az IEC 60093 szerint; 500 CTI (> 400 kB) a VDE 0303-T30 szerint
Lángkésleltetés: V0, vastagság 0,8 mm az UL 94 szerint
Nettó súly: 8,5 g
Kompatibilitás
Termékcsalád kompatibilitás: PrismaSeT G, PrismaSeT P, PrismaSet HD, PrismaSeT Pack 250, PanelSeT, Mureva, PrismaSeT XS, TeSys
Termék kompatibilitás: Spacial szekrények
Környezeti feltételek
Terméktanúsítványok: VDE, CSA, DNV, UL, GL
Dielektromos szilárdság: 1000 V az IEC 60243-1 szerint
Környezeti hőmérséklet működés közben: -40...130 °C az IEC 60216-1 szerint; -40...130 °C a VDE 0304-T21 szerint
