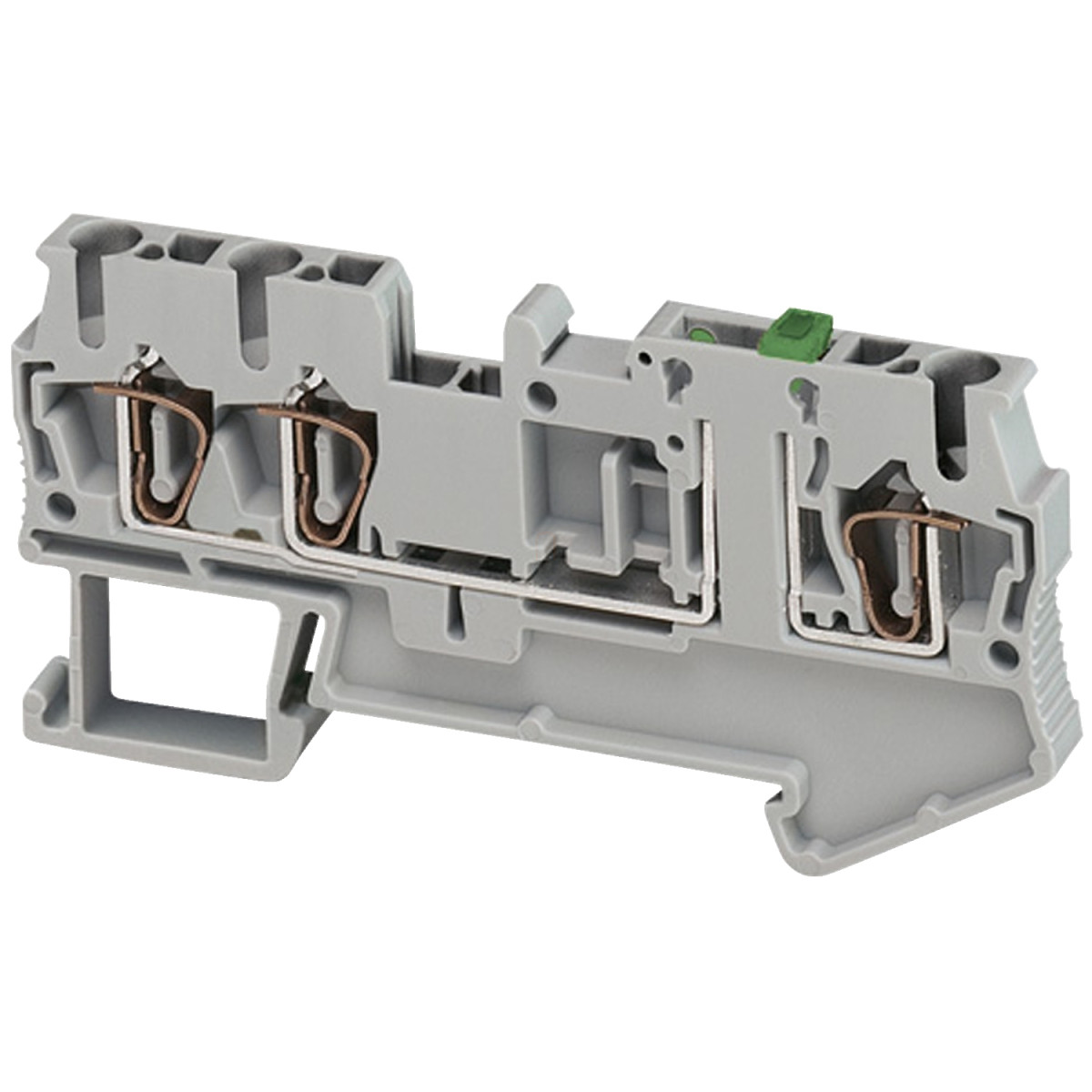

A Schneider Electric Linergy TR sorozatú NSYTRR23SC típusú késes rugós sorkapocs egy rendkívül sokoldalú és megbízható elektromos csatlakozóelem, amely kiváló megoldást nyújt az ipari automatizálási és vezérlési rendszerekben. Ez a szürke színű, 1-es szintű sorkapocs 2,5 mm² névleges keresztmetszettel rendelkezik, és clip-on rögzítési móddal könnyen telepíthető különféle alkalmazási környezetekben.
A NSYTRR23SC termék kialakítása lehetővé teszi a hatékony áramköri bontást a késes leválasztás funkció révén. A sorkapocs három csatlakozási ponttal rendelkezik: egy felfelé irányuló rugós csatlakozóval és két lefelé irányuló rugós csatlakozóval, így összesen három kapcsolódási lehetőséget biztosít. A csatlakozók elhelyezkedése a felső részen található, ami megkönnyíti a kábelezési munkálatokat és az esetleges hibakeresési folyamatokat. A két mérőbemenet különösen hasznos tulajdonság a villamos paraméterek méréséhez és ellenőrzéséhez.
Műszaki szempontból a Linergy TR sorkapocs kimagasló teljesítményt nyújt. Névleges üzemi feszültsége 400 V az EN/IEC 60947-7-1 szabvány szerint, 300 V CSA tanúsítvánnyal, valamint 600 V UL minősítéssel rendelkezik. A névleges áramerősség 20 A az EN/IEC 60947-7-1 szabványnak megfelelően, illetve 16 A a CSA és UL tanúsítványok szerint. A termék rugalmas kábelezési lehetőségeket kínál, hiszen 0,08-2,5 mm² keresztmetszetű hajlékony vezetékek (kábelvég nélkül) és 0,8-4 mm² keresztmetszetű tömör vezetékek csatlakoztatására egyaránt alkalmas. A vezeték csupaszítási hossza 10 mm, a csatlakoztatáshoz és a leválasztáshoz egyaránt lapos csavarhúzót kell használni. A termék méretei kompaktak: 72 mm hosszú, 5,2 mm széles és 36,5 mm magas, ami lehetővé teszi a helytakarékos telepítést. Az anyaga poliamid 6/6 szigetelőház, amely kiváló szigetelési tulajdonságokkal rendelkezik.
A Schneider Electric NSYTRR23SC sorkapocs széles kompatibilitási spektrummal rendelkezik, hiszen használható PrismaSeT G, PrismaSeT P, PrismaSeT HD, PrismaSeT Pack 250, PanelSeT, Mureva és TeSys rendszerekkel, valamint Spacial kapcsolószekrényekkel is. Környezeti szempontból a termék -40°C és +130°C közötti üzemi hőmérsékleten használható az IEC 60216-1 és VDE 0304-T21 szabványoknak megfelelően. A sorkapcsok UL és CSA tanúsítvánnyal rendelkeznek, a szigetelési szilárdság 1000 V az IEC 60243-1 szerint. A termék tűzállósági besorolása V0 0,8 mm vastagságnál az UL 94 szabvány szerint. Az NSYTRR23SC egy kiváló minőségű, megbízható és sokoldalú sorkapocs, amely ideális választás a professzionális villamos telepítésekhez, különösen az automatizálási és ipari alkalmazásokban.
Schneider Electric Linergy TR terminals blocks - NSYTRR23SC - Késes rugós egyszintes bontókapocs 1x2 csatlakozás 5,2 mm 2,5 mm2 20A - es műszaki adatok
Főbb jellemzők
Termékcsalád: Linergy
Termék neve: Linergy TR
Termék vagy alkatrész típusa: Sorkapocs
Eszköz rövid neve: TRR
Sorkapocs típusa: Késes leválasztó
Sorkapocs szint: 1
Szerelési mód: Rápattintható
Névleges keresztmetszet: 2,5 mm²
Hosszúság: 72 mm
Szín: Szürke
Mennyiség készletenként: 50 darabos készlet
Kiegészítő információk
Szélesség: 5,2 mm
Magasság: 36,5 mm
Csatlakozások: 1 x rugós csatlakozó: felmenő ág, 2 x rugós csatlakozó: lemenő ág
Csatlakozások száma: 3
Csatlakozási pozíció: Felső
Mérőbemenetek száma: 2
Kábelkeresztmetszet: 0,08-2,5 mm² hajlékony kábelvég nélkül, 0,8-4 mm² tömör
Vezeték csupaszítási hossza: 10 mm
Szerszámtípus: Leválasztás: lapos csavarhúzó, Csatlakoztatás: lapos csavarhúzó
Elektromos adatok
Névleges üzemi feszültség [Ue]: 300 V CSA, 400 V az EN/IEC 60947-7-1 szabványnak megfelelően, 600 V UL
Névleges áramerősség [In]: 20 A az EN/IEC 60947-7-1 szabványnak megfelelően, 16 A CSA, 16 A UL
Anyag és szigetelési jellemzők
Anyag: Poliamid 6/6: szigetelőház
Dielektromos veszteség: 0,01 1 MHz-en az IEC 60250 szabványnak megfelelően, 0,01 1 MHz-en a VDE 0303-T4 szabványnak megfelelően
Dielektromos állandó: 3,7 1 MHz-en
Fajlagos ellenállás: 10000 MΩ.m az IEC 60093 szabványnak megfelelően, 10000 MΩ.m a VDE 0303-T30 szabványnak megfelelően
Felületi ellenállás: 1000 GΩ az IEC 60093 szabványnak megfelelően, 1000 GΩ a VDE 0303-T30 szabványnak megfelelően
Kúszóáram-szilárdság: 500 CTI (> 400 kB) az IEC 60093 szabványnak megfelelően, 500 CTI (> 400 kB) a VDE 0303-T30 szabványnak megfelelően
Lángállóság: V0, 0,8 mm vastagság az UL 94 szabványnak megfelelően
Nettó súly: 9,1 g
Kompatibilitás és környezeti adatok
Termékkompatibilitás: Spacial házak
Sorozatkompatibilitás: PrismaSeT G, PrismaSeT P, PrismaSeT HD, PrismaSeT Pack 250, PanelSeT, Mureva, TeSys
Terméktanúsítványok: UL, CSA
Dielektromos szilárdság: 1000 V az IEC 60243-1 szabványnak megfelelően
Környezeti üzemi hőmérséklet: -40...130 °C az IEC 60216-1 szabványnak megfelelően, -40...130 °C a VDE 0304-T21 szabványnak megfelelően
