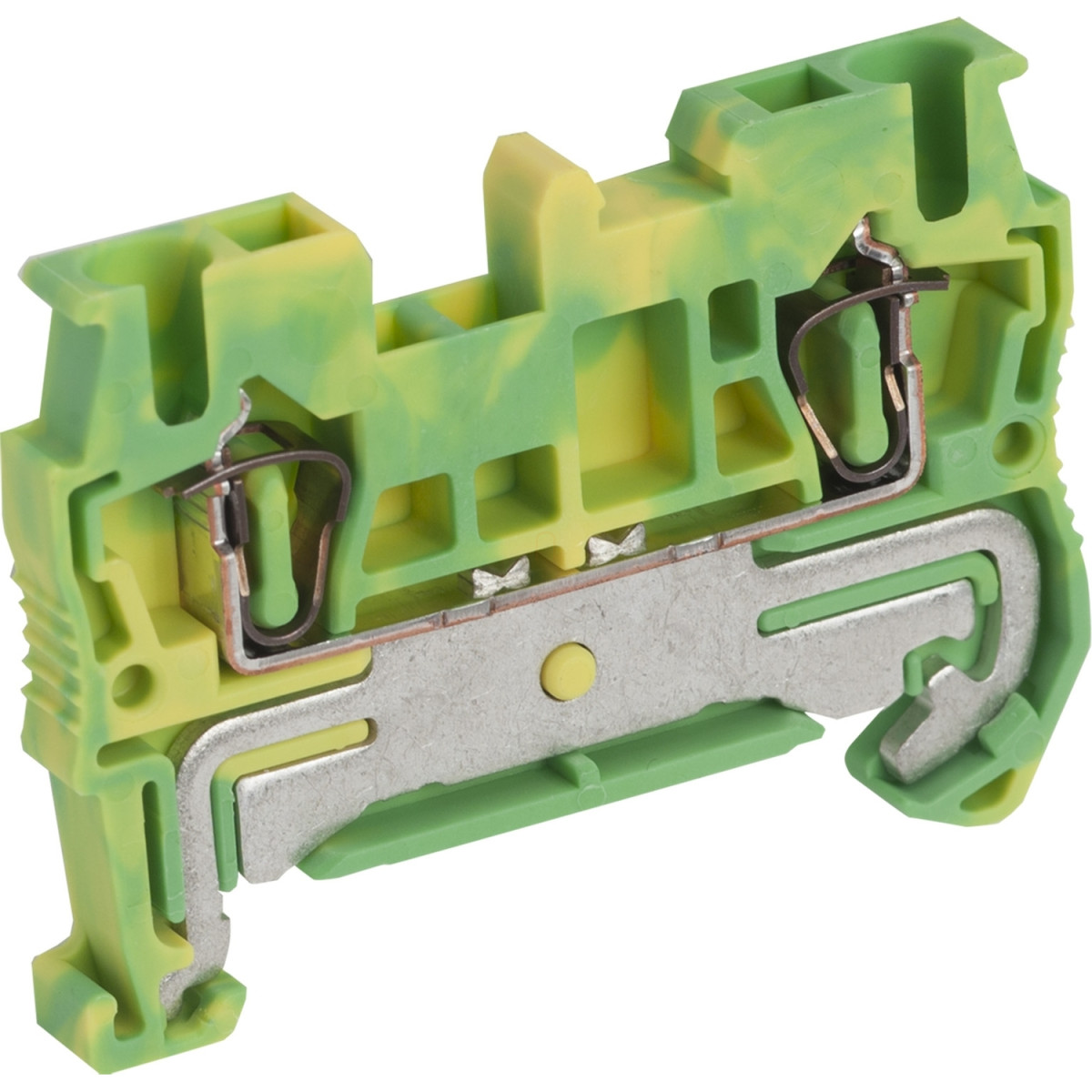

A Linergy TR sorozatú NSYTRR22PE rugós típusú védőföldelés sorkapocs a Schneider Electric kínálatából kiváló megoldást jelent az ipari és kereskedelmi villamos rendszerek megbízható földelési kapcsolatainak biztosításához. Ez a zöld-sárga színű, 2,5 mm² névleges keresztmetszetű sorkapocs 50 darabos kiszerelésben érhető el, azonban fontos megjegyezni, hogy a termék kivezetésre kerül a gyártó kínálatából, a gyártás 2026. szeptember 30-án végleg megszűnik.
A termék kompakt méretének (48,5 mm hosszúság, 5,2 mm szélesség és 36,5 mm magasság) köszönhetően ideális választás olyan alkalmazásokhoz, ahol fontos a helytakarékosság. A rugós csatlakozók gyors és egyszerű telepítést tesznek lehetővé, miközben biztosítják a stabil, rezgésálló elektromos kapcsolatot. A sorkapocs clip-on rögzítési módjának köszönhetően könnyen szerelhető szabványos DIN-sínre. A termék két mérési bemenettel rendelkezik, és a csatlakozási pozíció felül található.
Az NSYTRR22PE rugalmas kábelezési lehetőségeket kínál: használható 0,08-4 mm² tömör, 0,2-2,5 mm² rugalmas kábelvéggel ellátott, valamint 0,08-2,5 mm² rugalmas kábelvég nélküli vezetékekkel. A vezetékek csupaszítási hossza 10 mm, a csatlakoztatáshoz és bontáshoz lapos csavarhúzó szükséges. A készülékházat poliamid 6/6 anyagból gyártják, amely kiváló elektromos szigetelési tulajdonságokkal rendelkezik.
A termék széles hőmérséklettartományban (-40...130 °C) használható az IEC 60216-1 és VDE 0304-T21 szabványoknak megfelelően, ami lehetővé teszi alkalmazását különböző környezeti feltételek mellett. A kiváló műszaki paraméterek és megfelelőségek - mint például a 1000 V dielektromos szilárdság (IEC 60243-1), a V0 lángállóság (UL 94), és a nemzetközi tanúsítványok (CSA, GL, UL, DNV, VDE) - garantálják a termék megbízhatóságát és biztonságos működését.
A Linergy TR NSYTRR22PE földelő sorkapocs kompatibilis a Schneider Electric számos termékcsaládjával, beleértve a PrismaSeT P, PrismaSeT G, PrismaSet HD, PrismaSeT Pack 250, PanelSeT, Mureva, PrismaSeT XS, TeSys rendszereket, valamint a Spacial szekrényeket. Ez a sokoldalúság teszi a terméket ideális választássá különböző elektromos rendszerek integrált megoldásaihoz, ahol megbízható földelési kapcsolatokra van szükség.
Schneider Electric Linergy TR terminals blocks - NSYTRR22PE - Rugós egyszintes földelőkapocs 1x1 csatlakozás 5,2 mm 2,5 mm2 zöld - sárga műszaki adatok
Fő jellemzők
Terméknév: Linergy TR
Termék típus: Sorkapocs
Rövid terméknév: TRR
Sorkapocs típus: Védőföldelés
Sorkapocs szint: 1
Szerelési mód: Clip-on
Névleges keresztmetszet: 2,5 mm²
Hosszúság: 48,5 mm
Szín: Zöld-sárga
Mennyiség: 50 db/készlet
Kiegészítő jellemzők
Szélesség: 5,2 mm
Magasság: 36,5 mm
Csatlakozók: 1 x rugós csatlakozó: bemenet, 1 x rugós csatlakozó: kimenet
Csatlakozások száma: 2
Csatlakozási pozíció: Felül
Mérési bemenetek száma: 2
Kábel keresztmetszet: 0,08-4 mm², tömör; 0,2-2,5 mm², rugalmas kábelvéggel; 0,08-2,5 mm², rugalmas kábelvég nélkül
Vezeték csupaszítási hossz: 10 mm
Szerszám típusa: Csatlakoztatás: lapos csavarhúzó, Bontás: lapos csavarhúzó
Anyag: Poliamid 6/6: szigetelő ház
Dielektromos veszteség: 0,01 at 1 MHz (IEC 60250 és VDE 0303-T4 szerint)
Dielektromos állandó: 3,7 at 1 MHz
Fajlagos ellenállás: 10000 MΩ.m (IEC 60093 és VDE 0303-T30 szerint)
Felületi ellenállás: 1000 GΩ (IEC 60093 és VDE 0303-T30 szerint)
Kúszóáram-szilárdság: 500 CTI (> 400 kB) (IEC 60093 és VDE 0303-T30 szerint)
Lángállóság: V0, 0,8 mm vastagság (UL 94 szerint)
Működési környezet
Tanúsítványok: CSA, GL, UL, DNV, VDE
Dielektromos szilárdság: 1000 V (IEC 60243-1 szerint)
Működési környezeti hőmérséklet: -40...130 °C (IEC 60216-1 és VDE 0304-T21 szerint)
Kompatibilitás
Kompatibilis termékcsaládok: PrismaSeT P, PrismaSeT G, PrismaSet HD, PrismaSeT Pack 250, PanelSeT, Mureva, PrismaSeT XS, TeSys
Termék kompatibilitás: Spacial szekrények
Fontos információ
Gyártás befejezése: 2026. szeptember 30.
