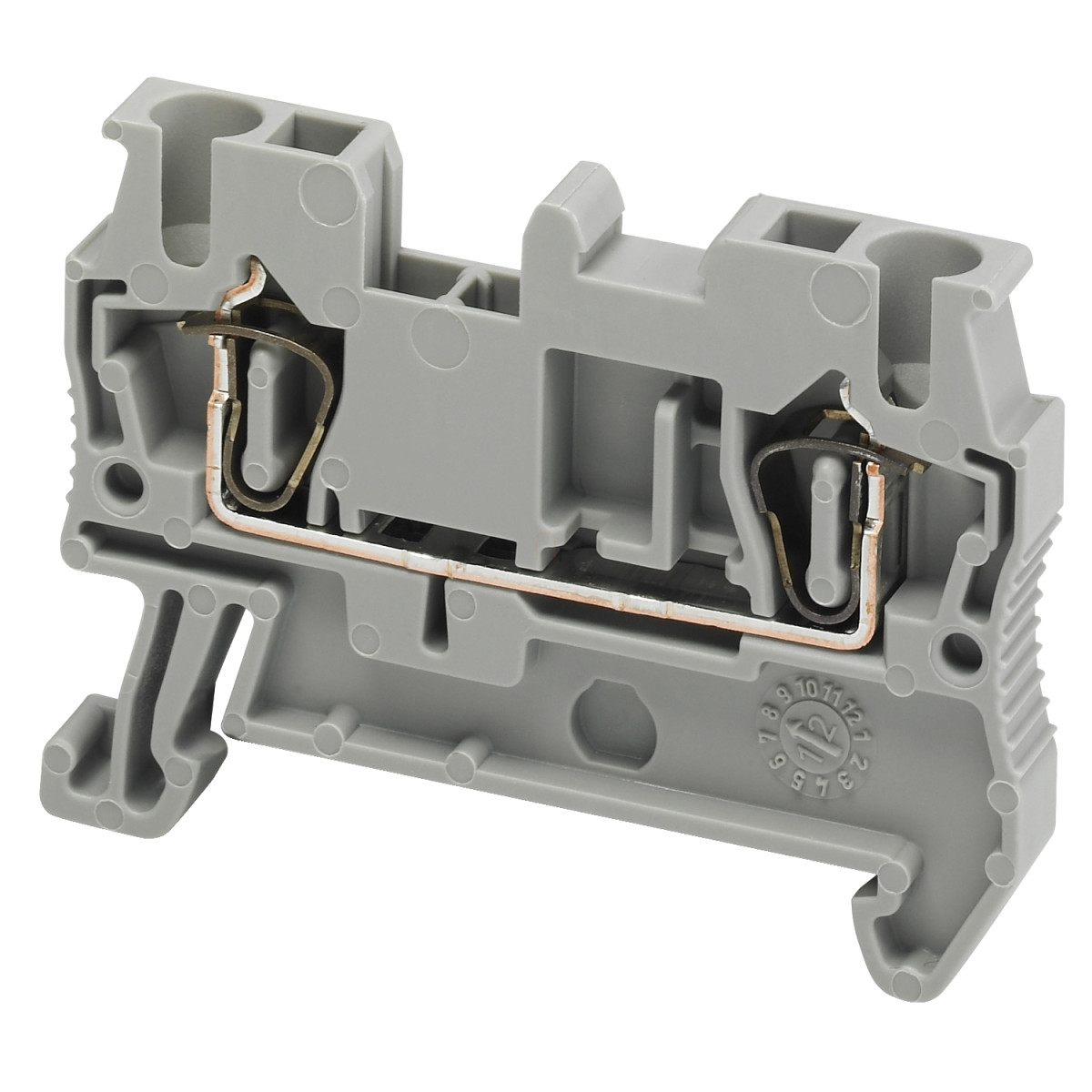

A Schneider Electric Linergy TR NSYTRR22 terminál blokk egy professzionális sorkapocs, amely ideális megoldást nyújt ipari és kereskedelmi villamos elosztószekrényekben, kapcsolószekrényekben történő vezetékcsatlakoztatáshoz. Ez a szürke színű, rugós csatlakoztatású sorkapocs-típus 2,5 mm² névleges keresztmetszettel rendelkezik, és átmenő (passthrough) kialakítású, amely egyszerű, megbízható vezetékezést tesz lehetővé.
A NSYTRR22 típusú terminál blokk a Linergy TR termékcsaládba tartozik, és pattintható (clip-on) rögzítési módjának köszönhetően gyorsan és könnyedén szerelhető a DIN sínekre. A termék két csatlakozási ponttal rendelkezik - egy rugós csatlakozó felfelé és egy lefelé irányban - így biztosítva az áramkör megfelelő továbbvezetését. A rugós csatlakozási technológia karbantartásmentes, rezgésálló kapcsolatot biztosít, amely különösen előnyös olyan környezetben, ahol gyakori rezgések vagy hőmérsékletingadozások fordulnak elő.
A Linergy TR NSYTRR22 terminál blokk rugalmas vezetékcsatlakoztatási lehetőségeket kínál: használható 0,08-2,5 mm² keresztmetszetű hajlékony vezetékekkel érvéghüvely nélkül, 0,08-4 mm² keresztmetszetű tömör vezetékekkel érvéghüvellyel, 0,2-2,5 mm² keresztmetszetű hajlékony vezetékekkel érvéghüvellyel, valamint 0,08-4 mm² keresztmetszetű tömör vezetékekkel érvéghüvely nélkül is. A vezetékek csatlakoztatásához és bontásához lapos csavarhúzó szükséges, a vezetékek csupaszolási hossza pedig 10 mm. A Schneider Electric Linergy TR terminál blokk kompakt méretekkel rendelkezik: 48,5 mm hosszú, 5,2 mm széles és 36,5 mm magas, így helytakarékos megoldást jelent a kapcsolószekrényekben.
A NSYTRR22 sorkapocs kiemelkedő elektromos teljesítményt nyújt: 800 V névleges üzemi feszültséggel rendelkezik az EN/IEC 60947-7-1 szabvány szerint (UL és CSA minősítés szerint 600 V), valamint 24 A névleges áramerősséggel az EN/IEC 60947-7-1 szabvány szerint (UL és CSA minősítés szerint 20 A). A termék kiváló minőségű anyagokból készül: a szigetelő ház poliamid 6/6-ból, a csatlakozók és csavarok rézötvözetből, az átkötő elem szintén rézötvözetből, míg a rugó króm-nikkel acélból. Ezek az anyagok biztosítják a termék hosszú élettartamát és megbízható működését. A sorkapocs kiemelkedő dielektromos tulajdonságokkal, valamint magas lángállósággal rendelkezik (V0 besorolás az UL 94 szabvány szerint), ami tovább növeli a biztonságot. A NSYTRR22 terminál blokk kompatibilis számos Schneider Electric rendszerrel, beleértve a PrismaSeT G, PrismaSeT P, PrismaSet HD, PrismaSeT Pack 250, PanelSeT, Mureva, PrismaSeT XS és TeSys rendszereket, valamint a Spacial kapcsolószekrényekkel is. A termék működési hőmérséklet-tartománya -40°C és +130°C között van, ami szélsőséges környezeti feltételek között is megbízható teljesítményt biztosít. A Schneider Electric NSYTRR22 terminál blokk minősítései között szerepel a VDE, UL, CSA, DNV és GL tanúsítvány is, ami igazolja, hogy a termék megfelel a legszigorúbb nemzetközi szabványoknak és biztonsági előírásoknak.
Schneider Electric Linergy TR terminals blocks - NSYTRR22 - Rugós egyszintes átkötőkapocs 1x1 csatlakozás 5,2 mm 2,5 mm2 24A - es műszaki adatok
Általános jellemzők
Termékcsalád: Linergy
Termék neve: Linergy TR
Termék típusa: Sorkapocs
Rövid terméknév: TRR
Kategória: Csatlakozási kiegészítő
Sorkapocs típusa: Átmenő
Sorkapocs szint: 1
Rögzítési mód: Pattintható
Névleges keresztmetszet: 2,5 mm²
Hosszúság: 48,5 mm
Szín: Szürke
Mennyiség készletenként: 50 darabos készlet
Kiegészítő jellemzők
Szélesség: 5,2 mm
Magasság: 36,5 mm
Csatlakozások - sorkapcsok: 1 x rugós sorkapocs: felfelé, 1 x rugós sorkapocs: lefelé
Csatlakozások száma: 2
Csatlakozási pozíció: Felső
Mérési bemenetek száma: 2
Kábel keresztmetszet:
0,08–2,5 mm², hajlékony, érvéghüvely nélkül
0,08–4 mm², tömör, érvéghüvellyel
0,2–2,5 mm², hajlékony, érvéghüvellyel
0,08–4 mm², tömör, érvéghüvely nélkül
Huzal csupaszolási hossz: 10 mm
Szerszám típusa: Csatlakoztatás: lapos csavarhúzó, Bontás: lapos csavarhúzó
Névleges üzemi feszültség:
600 V CSA
800 V az EN/IEC 60947-7-1 szabvány szerint
600 V UL
Névleges áram:
20 A CSA
20 A UL
24 A az EN/IEC 60947-7-1 szabvány szerint
Anyagok
Anyag:
Poliamid 6/6: szigetelő ház
Rézötvözet: csatlakozó és csavar
Rézötvözet: átkötő elem
Króm-nikkel acél: rugó
Elektromos jellemzők
Dielektromos veszteség: 0,01 1 MHz-en az IEC 60250 szabvány szerint, 0,01 1 MHz-en a VDE 0303-T4 szabvány szerint
Dielektromos állandó: 3,7 1 MHz-en
Fajlagos ellenállás: 10000 MΩ.m az IEC 60093 szabvány szerint, 10000 MΩ.m a VDE 0303-T30 szabvány szerint
Felületi ellenállás: 1000 GΩ az IEC 60093 szabvány szerint, 1000 GΩ a VDE 0303-T30 szabvány szerint
Kúszóáram ellenállás: 500 CTI (> 400 kB) az IEC 60093 szabvány szerint, 500 CTI (> 400 kB) a VDE 0303-T30 szabvány szerint
Lángállóság: V0, vastagság 0,8 mm az UL 94 szabvány szerint
Kompatibilitás és tanúsítványok
Rendszer kompatibilitás: PrismaSeT G, PrismaSeT P, PrismaSet HD, PrismaSeT Pack 250, PanelSeT, Mureva, PrismaSeT XS, TeSys
Termék kompatibilitás: Spacial kapcsolószekrények
Terméktanúsítványok: VDE, UL, CSA, DNV, GL
Környezeti jellemzők
Dielektromos szilárdság: 1000 V az IEC 60243-1 szabvány szerint
Működési környezeti hőmérséklet: -40...130 °C az IEC 60216-1 szabvány szerint, -40...130 °C a VDE 0304-T21 szabvány szerint
