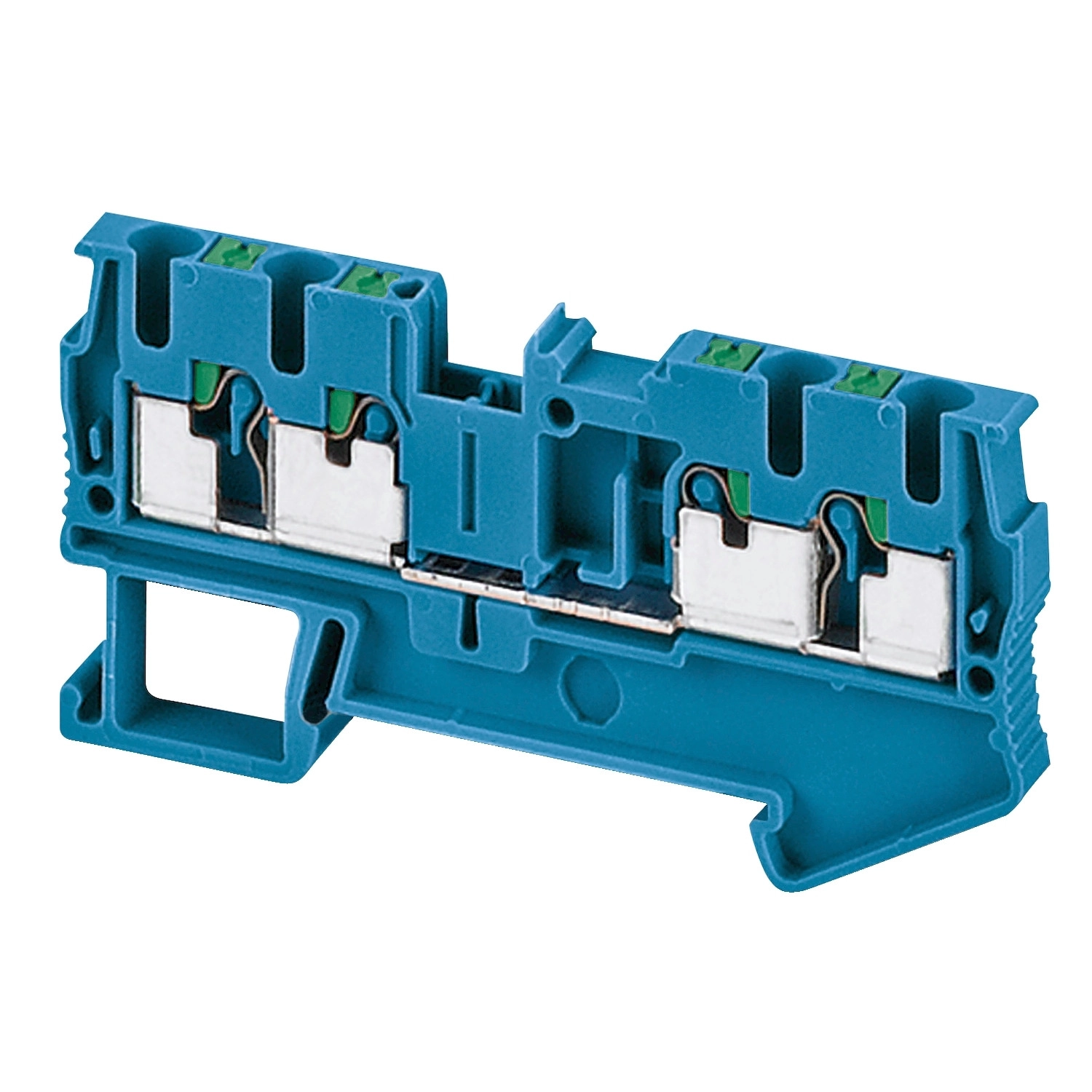

Schneider Electric Linergy TR terminals blocks - NSYTRP24BL - Direkt rugós egyszintes átkötőkapocs 2x2 csatlakozás 5,2 mm 2,5 mm2 24A - es kék
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A Linergy TR sorozat ezen tagja egyszerű, clip-on rögzítési módjának köszönhetően gyorsan és szerszám nélkül telepíthető a szabványos DIN sínekre. A kapocs négy csatlakozási pontot biztosít (2 felfelé és 2 lefelé irányuló push-in csatlakozás), így ideális átmenő bekötésekhez és elosztásokhoz. A termék különleges kialakításának köszönhetően nem igényel szerszámot a vezetékek csatlakoztatásához, míg a szétkapcsoláshoz csupán egy lapos csavarhúzóra van szükség, ami jelentősen felgyorsítja a telepítési és karbantartási folyamatokat. A vezetékek csupaszítási hossza 10 mm, ami egységes és rendezett kiépítést tesz lehetővé.
A NSYTRP24BL átkötőkapocs kiemelkedő műszaki paraméterekkel rendelkezik: 800 V névleges üzemi feszültség az EN/IEC 60947-7-1 szabvány szerint (600 V CSA és UL szabványok szerint), valamint 24 A névleges áram az EN/IEC 60947-7-1 szerint (20 A a CSA és UL szabványoknak megfelelően). A termék széles kábel-keresztmetszet tartományt kezel: 0,14-2,5 mm² rugalmas vezeték kábelvég nélkül, 0,14-4 mm² tömör vezeték kábelvéggel, 0,2-2,5 mm² tömör vezeték kábelvég nélkül és 0,8-2,5 mm² rugalmas vezeték kábelvéggel. A blokk méretei kompaktak: 72 mm hosszúság, 5,2 mm szélesség és 36,5 mm magasság, ami lehetővé teszi a helytakarékos telepítést még zsúfolt kapcsolószekrényekben is. A kapcsok poliamid 6/6 szigetelő házból, réz ötvözet csatlakozóból és csavarból, réz ötvözet közösítő elemből és króm-nikkel acél rugóból készülnek, biztosítva a tartósságot és a megbízható működést.
A Linergy TR átkötőkapocs széles kompatibilitást kínál a Schneider Electric termékcsaládjával: használható PrismaSeT G, PrismaSeT P, PrismaSet HD, PrismaSeT Pack 250, PanelSeT, Mureva, PrismaSeT XS, TeSys rendszerekkel és a Spacial kapcsolószekrényekkel. A termék számos nemzetközi tanúsítvánnyal rendelkezik, beleértve a VDE, GL, CSA és UL minősítéseket, ami igazolja a magas minőséget és a nemzetközi szabványoknak való megfelelést. A kapocs széles, -40...130 °C üzemi hőmérséklet-tartományban használható az IEC 60216-1 és VDE 0304-T21 szabványoknak megfelelően, biztosítva a megbízható működést még szélsőséges környezeti feltételek mellett is.
Schneider Electric Linergy TR terminals blocks - NSYTRP24BL - Direkt rugós egyszintes átkötőkapocs 2x2 csatlakozás 5,2 mm 2,5 mm2 24A - es kék műszaki adatok
Fő jellemzők
Termékcsalád: Linergy
Terméknév: Linergy TR
Termék típusa: Sorkapocs
Rövid név: TRP
Tartozék kategória: Csatlakozási kiegészítő
Sorkapocs típus: Átvezető
Sorkapocs szint: 1
Rögzítési mód: Felpattintható
Névleges keresztmetszet: 2,5 mm²
Hossz: 72 mm
Szín: Kék
Mennyiség csomagban: 50 darabos készlet
Kiegészítő jellemzők
Szélesség: 5,2 mm
Magasság: 36,5 mm
Csatlakozások: 2 x push-in: lefelé, 2 x push-in: felfelé
Csatlakozások száma: 4
Csatlakozási pozíció: Felső
Mérőbemenetek száma: 2
Kábel keresztmetszet: 0,14...2,5 mm², rugalmas kábelvég nélkül
0,14...4 mm², tömör kábelvéggel
0,2...2,5 mm², tömör kábelvég nélkül
0,8...2,5 mm², rugalmas kábelvéggel
Vezeték csupaszítási hossz: 10 mm
Szerszám típus: Csatlakozás: szerszám nélkül
Szétkapcsolás: lapos csavarhúzó
Névleges üzemi feszültség (Ue): 800 V az EN/IEC 60947-7-1 szerint
600 V CSA
600 V UL
Névleges áram (In): 24 A az EN/IEC 60947-7-1 szerint
20 A CSA
20 A UL
Anyagok
Anyag: Poliamid 6/6: szigetelő ház
Réz ötvözet: csatlakozó és csavar
Réz ötvözet: közösítő link
Króm-nikkel acél: rugó
Dielektromos veszteség: 0,01 at 1 MHz az IEC 60250 szerint
0,01 at 1 MHz a VDE 0303-T4 szerint
Dielektromos állandó: 3,7 at 1 MHz
Fajlagos ellenállás: 10000 MΩ.m az IEC 60093 szerint
10000 MΩ.m a VDE 0303-T30 szerint
Felületi ellenállás: 1000 GΩ az IEC 60093 szerint
1000 GΩ a VDE 0303-T30 szerint
Kúszóáram-állóság: 500 CTI (> 400 kB) az IEC 60093 szerint
500 CTI (> 400 kB) a VDE 0303-T30 szerint
Lángállóság: V0, vastagság 0,8 mm az UL 94 szerint
Nettó tömeg: 10,6 g
Kompatibilitás
Termékcsalád kompatibilitás: PrismaSeT G
PrismaSeT P
PrismaSet HD
PrismaSeT Pack 250
PanelSeT
Mureva
PrismaSeT XS
TeSys
Termék kompatibilitás: Spacial szekrények
Környezet
Termék tanúsítványok: VDE
GL
CSA
UL
Szigetelési szilárdság: 1000 V az IEC 60243-1 szerint
Környezeti hőmérséklet működés közben: -40...130 °C az IEC 60216-1 szerint
-40...130 °C a VDE 0304-T21 szerint
