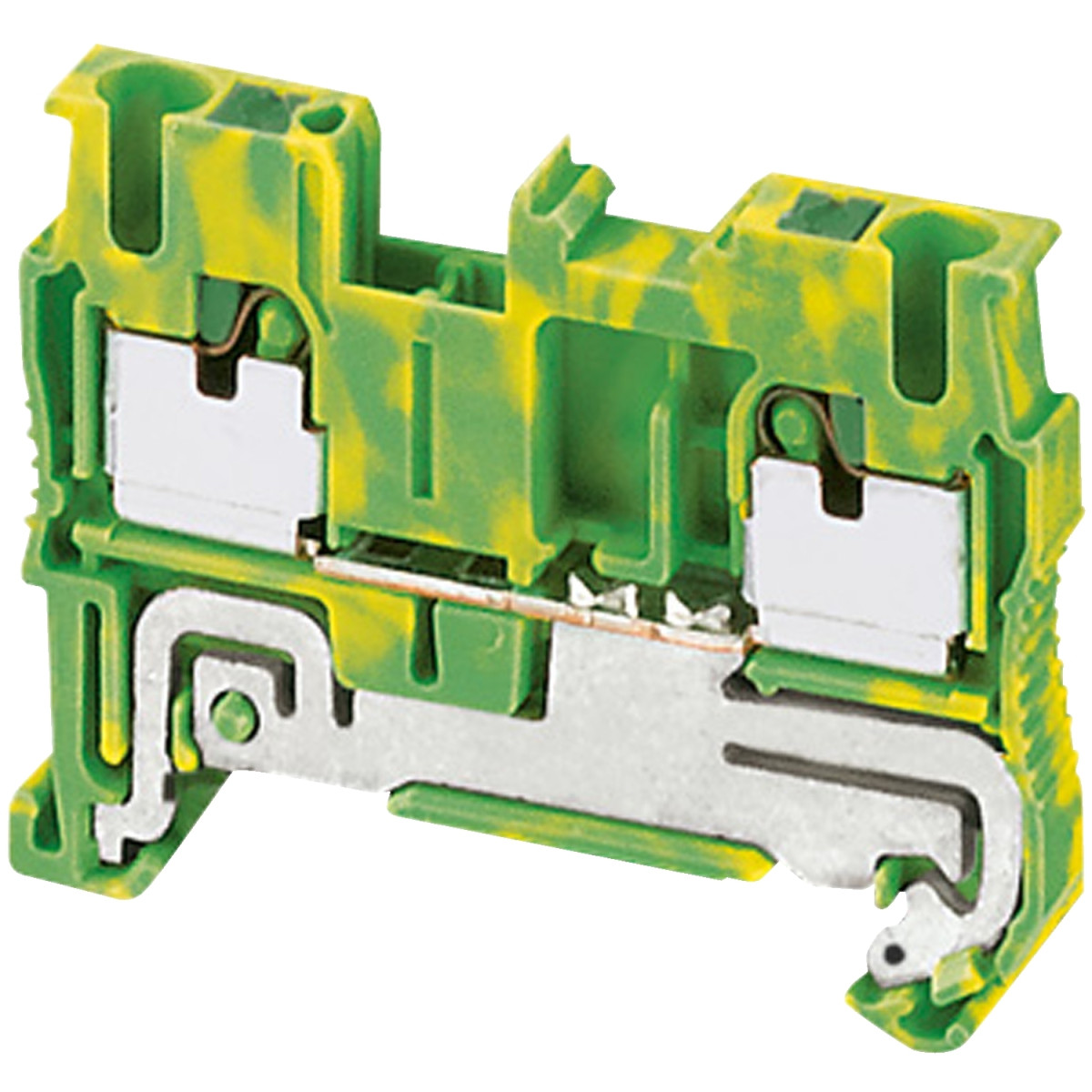

A Schneider Electric Linergy TR termékcsaládba tartozó NSYTRP22PE cikkszámú védőföldelő sorkapocs kiváló megoldást nyújt ipari és épületautomatizálási rendszerek földelési feladataihoz. Ez a zöld-sárga színű, 2,5 mm² névleges keresztmetszetű, push-in csatlakozású sorkapocs készlet 50 darabos kiszerelésben érhető el, amely ideálissá teszi nagyobb projektekhez való felhasználását.
A Linergy TR sorozatú NSYTRP22PE sorkapocs kompakt méretekkel rendelkezik: hosszúsága 48,5 mm, szélessége mindössze 5,2 mm, magassága pedig 36,5 mm. Ez a méretezés lehetővé teszi a helytakarékos elrendezést a kapcsolószekrényekben, miközben megbízható földelő csatlakozást biztosít. A sorkapocs 2 csatlakozási ponttal rendelkezik, felső pozícióban elhelyezve - egy push-in csatlakozás a bemeneti, egy a kimeneti oldalon. Az 1-es szintű sorkapocs clip-on rögzítési móddal szerelhető, ami gyors és egyszerű telepítést tesz lehetővé.
Műszaki jellemzőit tekintve a NSYTRP22PE sorkapocs különböző méretű vezetékek fogadására alkalmas: 0,08-4 mm² tömör, 0,08-2,5 mm² rugalmas kábelvég nélküli, valamint 0-2,5 mm² rugalmas kábelvéggel ellátott vezetékek csatlakoztathatók hozzá. A vezetékek csatlakoztatásához nem szükséges szerszám, ami jelentősen meggyorsítja a szerelési folyamatot. A leválasztáshoz lapos csavarhúzó használata javasolt. A vezetékek megfelelő előkészítéséhez 10 mm-es csupaszolási hossz szükséges. A sorkapocs házának anyaga poliamid 6/6, amely kiváló szigetelő tulajdonságokkal rendelkezik. Dielektromos veszteségi tényezője 0,01 1 MHz-en (IEC 60250 és VDE 0303-T4 szerint), dielektromos állandója 3,7 1 MHz-en. A termék ellenállási jellemzői kiemelkedőek: fajlagos ellenállása 10000 MΩ·m, felületi ellenállása 1000 GΩ az IEC 60093 és VDE 0303-T30 szabványoknak megfelelően. Kúszóáram-állósága 500 CTI (>400 kB), lángállósága V0 (0,8 mm vastagság mellett), az UL 94 szabvány szerint. Dielektromos szilárdsága 1000 V az IEC 60243-1 szabvány szerint.
A NSYTRP22PE sorkapocs széles hőmérséklet-tartományban használható, működési környezeti hőmérséklete -40°C és +130°C között van az IEC 60216-1 és VDE 0304-T21 szabványoknak megfelelően. A termék kompatibilis számos Schneider Electric rendszerrel, beleértve a PrismaSeT G, PrismaSeT P, PrismaSet HD, PrismaSeT Pack 250, PanelSeT, Mureva, PrismaSeT XS sorozatokat, valamint a TeSys termékcsaládot és a Spacial szekrényeket. Minősítései között szerepel az UL, GL, CSA és VDE tanúsítvány, ami bizonyítja, hogy a termék megfelel a legmagasabb biztonsági és minőségi követelményeknek. A Schneider Electric NSYTRP22PE sorkapocs tökéletes választás olyan alkalmazásokhoz, ahol megbízható, szabványoknak megfelelő védőföldelésre van szükség.
Schneider Electric Linergy TR terminals blocks - NSYTRP22PE - Direkt rugós egyszintes földelőkapocs 1x1 csatlakozás 5,2 mm 2,5 mm2 zöld - sárga műszaki adatok
Fő jellemzők
Termékcsalád: Linergy
Terméknév: Linergy TR
Termék típusa: Sorkapocs
Rövid terméknév: TRP
Sorkapocs típusa: Védőföldelés
Sorkapocs szint: 1
Rögzítési mód: Clip-on
Névleges keresztmetszet: 2,5 mm²
Hossz: 48,5 mm
Szín: Zöld-sárga
Mennyiség készletenként: 50 darabos készlet
Kiegészítő adatok
Szélesség: 5,2 mm
Magasság: 36,5 mm
Csatlakozók - terminálok: 1 x push-in: felfelé, 1 x push-in: lefelé
Csatlakozások száma: 2
Csatlakozás pozíciója: Felső
Mérési bemenetek száma: 2
Kábel keresztmetszet: 0,08...4 mm², tömör; 0,08...2,5 mm², rugalmas kábelvég nélkül; 0...2,5 mm², rugalmas kábelvéggel
Vezeték csupaszolási hossz: 10 mm
Szerszám típusa: Leválasztás: lapos csavarhúzó; Csatlakoztatás: szerszám nélkül
Anyag: Poliamid 6/6: szigetelő ház
Elektromos jellemzők
Dielektromos veszteség: 0,01 1 MHz-en (IEC 60250 szerint), 0,01 1 MHz-en (VDE 0303-T4 szerint)
Dielektromos állandó: 3,7 1 MHz-en
Fajlagos ellenállás: 10000 MΩ.m (IEC 60093 szerint), 10000 MΩ.m (VDE 0303-T30 szerint)
Felületi ellenállás: 1000 GΩ (IEC 60093 szerint), 1000 GΩ (VDE 0303-T30 szerint)
Kúszóáram-állóság: 500 CTI (> 400 kB) (IEC 60093 szerint), 500 CTI (> 400 kB) (VDE 0303-T30 szerint)
Lángállóság: V0, vastagság 0,8 mm (UL 94 szerint)
Dielektromos szilárdság: 1000 V (IEC 60243-1 szerint)
Környezeti adatok
Működési környezeti hőmérséklet: -40...130 °C (IEC 60216-1 szerint), -40...130 °C (VDE 0304-T21 szerint)
Kompatibilitás és tanúsítványok
Termékcsalád-kompatibilitás: PrismaSeT G, PrismaSeT P, PrismaSet HD, PrismaSeT Pack 250, PanelSeT, Mureva, PrismaSeT XS, TeSys
Termékkompatibilitás: Spacial szekrények
Termék tanúsítványok: UL, GL, CSA, VDE
