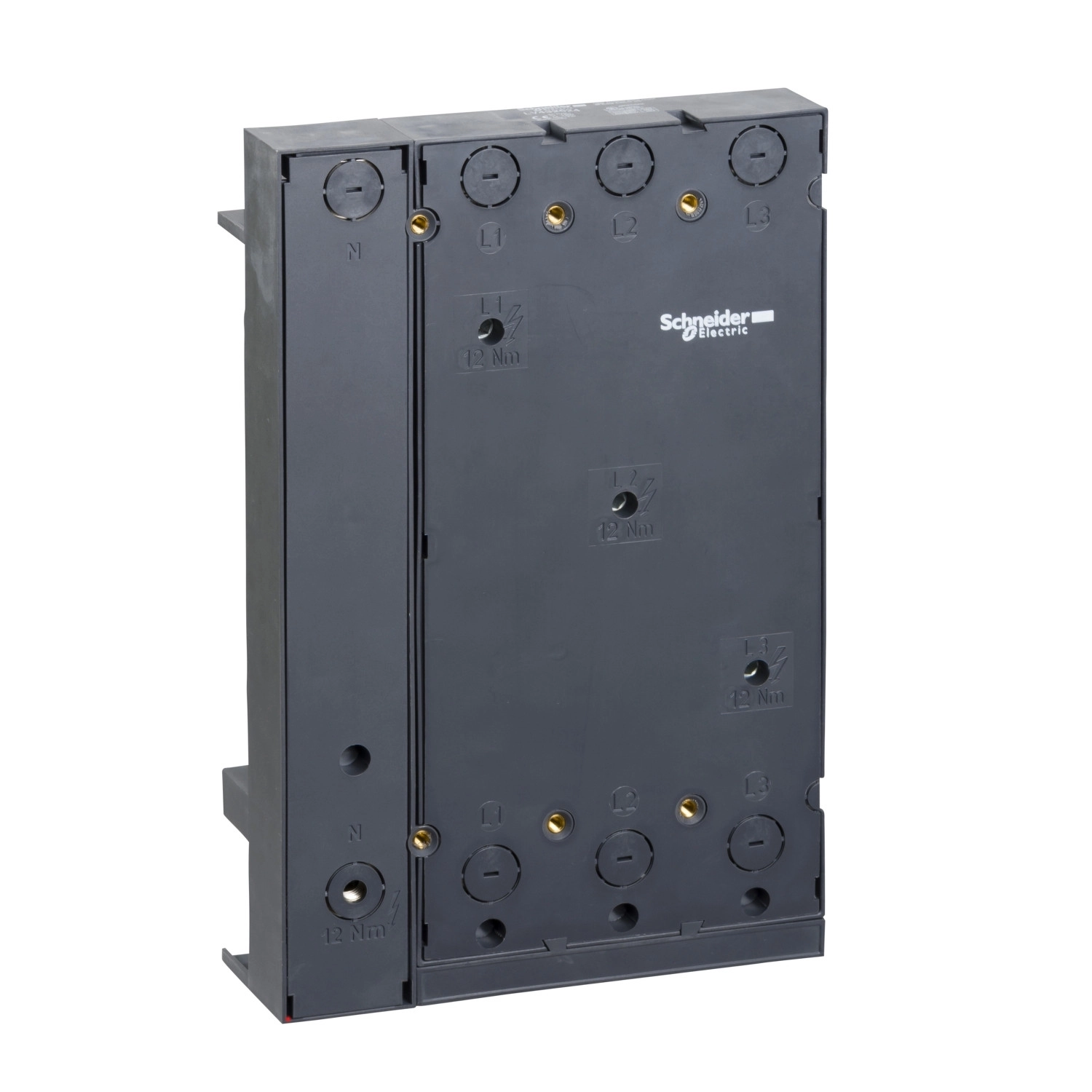

A Schneider Electric Linergy termékcsaládjába tartozó LV432624 típusjelű BZ gyűjtősínadapter kiváló megoldást kínál a ComPact NSX400...630 megszakítók 60 mm-es síntávolságú gyűjtősínrendszerhez történő csatlakoztatásához. Ez a 4 pólusú adapter kompakt kialakítása révén tökéletesen illeszkedik a PrismaSeT G, PrismaSeT P, PrismaSeT PH, PanelSeT és ComPact rendszerekhez, biztosítva a zökkenőmentes integrációt és a megbízható elektromos kapcsolatot.
Az adapterlemez rendkívül rugalmas alkalmazhatóságot biztosít különböző méretű sínek esetén. A megengedett áramerősség a csatlakoztatott gyűjtősín keresztmetszetétől függően változik: 12 x 5 mm-es síneknél 200 A, 15 x 5 mm-es síneknél 250 A, 20 x 5 mm-es síneknél 320 A, 25 x 5 mm-es síneknél 400 A, 30 x 5 mm-es síneknél pedig 450 A terhelést tesz lehetővé. A nagyobb, 10 mm vastagságú sínek esetén még magasabb terhelhetőség érhető el: 12 x 10 mm-es sínnél 360 A, 20 x 10 mm-es sínnél 520 A, míg 30 x 10 mm-es sínnél akár 630 A is megengedett. Ezek a rugalmas áramerősség-tartományok lehetővé teszik, hogy pontosan a tervezett terhelésnek megfelelő konfigurációt alakíthass ki.
A Schneider Electric Linergy LV432624 adapter műszaki paraméterei meggyőzőek: 690 V névleges szigetelési feszültséggel rendelkezik, ami a legtöbb ipari és kereskedelmi alkalmazás igényeit kielégíti. Méreteit tekintve 184 mm széles, 284 mm magas és 63 mm mély, antracitszürke színben készül. IP20-as védettségével alapvető érintésvédelmet biztosít, megfelelve az IEC 60529 szabványnak. Az adapter közvetlenül a 60 mm-es osztástávolságú gyűjtősínrendszerekhez illeszkedik, így ideális választás az ipari elosztórendszerek és kapcsolóberendezések kialakításához. A ComPact NSX400...630 megszakítókkal való kompatibilitás révén a termék ideális választás mind új berendezések telepítéséhez, mind meglévő rendszerek bővítéséhez vagy felújításához.
Schneider Electric Linergy power busbars - LV432624 - 60mm gyűjtősínadapter NSX400/630 4P műszaki adatok
Alapvető adatok
Termékcsalád: Linergy
Terméknév: BZ
Termék rövid neve: LA9Z
Termék típusa: Adapterlap gyűjtősín rendszerekhez
Utak száma: 1 út
Kompatibilitás
Termékcsalád kompatibilitás: PrismaSeT G, PrismaSeT P, PrismaSeT PH, PanelSeT, ComPact
Eszköz kompatibilitás: NSX400...630
Pólusok leírása: 4P
Elektromos jellemzők
Megengedett áramerősség:
200 A - gyűjtősín keresztmetszet: 12 x 5 mm
250 A - gyűjtősín keresztmetszet: 15 x 5 mm
320 A - gyűjtősín keresztmetszet: 20 x 5 mm
400 A - gyűjtősín keresztmetszet: 25 x 5 mm
450 A - gyűjtősín keresztmetszet: 30 x 5 mm
360 A - gyűjtősín keresztmetszet: 12 x 10 mm
520 A - gyűjtősín keresztmetszet: 20 x 10 mm
630 A - gyűjtősín keresztmetszet: 30 x 10 mm
Névleges szigetelési feszültség [Ui]: 690 V
Mechanikai jellemzők
Gyűjtősín osztástávolság: 60 mm
Szélesség: 184 mm
Magasság: 284 mm
Mélység: 63 mm
Szín: Antracitszürke
Környezeti paraméterek
IP védettségi fokozat: IP20 az IEC 60529 szabványnak megfelelően
