A Schneider Electric Lexium SD3 termékcsaládba tartozó SD315DN10B400 egy kompakt, nagy teljesítményű léptetőmotor hajtás, amely precíziós pozícionálási és mozgásszabályozási feladatokra lett optimalizálva. Ez a fejlett vezérlő ideális ipari automatizálási rendszerekbe, különösen olyan alkalmazásokban, ahol a pontos mozgásvezérlés elengedhetetlen, mint például csomagológépek, nyomtatóberendezések vagy CNC gépek esetében.
A SD315DN10B400 léptetőmotor hajtás 24-48 V DC tápfeszültséggel működik, maximális 10 A-es motorfázis árammal rendelkezik, ami jelentős nyomatékot biztosít a csatlakoztatott léptetőmotorok számára. A hajtás nagy pontosságú pozícionálási képessége különösen értékes olyan környezetben, ahol a megbízható és ismételhető mozgások alapvető fontosságúak. Az eszköz integrált impulzus/irány kommunikációs interfésszel rendelkezik, amely lehetővé teszi a közvetlen vezérlést külső vezérlőrendszerekkel. A maximális bemeneti frekvencia 200 kHz mind az 5 V-os, mind a 24 V-os optocsatoló bemeneti jelek esetén, ami lehetővé teszi a gyors és pontos mozgásprofilok megvalósítását.
A SD315DN10B400 technikai paraméterei közé tartozik az egyedi formátumú blokk kialakítás, egyfázisú hálózati működés, valamint természetes konvekciós hűtés. A készülék méretei (117 mm magasság, 74,5 mm szélesség, 23,5 mm mélység) lehetővé teszik a kompakt beépítést a vezérlőszekrényekbe. Az eszköz IP20-as védettséggel rendelkezik, és 0-50 °C közötti környezeti hőmérsékleten működtethető. A működési állapot jelzésére két LED szolgál: a RUN és az ERR, amelyek egyszerű diagnosztikai lehetőséget biztosítanak. A hajtás maximális teljesítményvesztesége mindössze 7 W, ami energiahatékony működést biztosít, áramfogyasztása pedig nem haladja meg a 7,5 mA-t. A természetes konvekciós hűtésnek köszönhetően csendes működés és hosszabb élettartam jellemzi, mivel nincs szükség ventilátorra vagy egyéb mozgó alkatrészekre a hűtéshez.

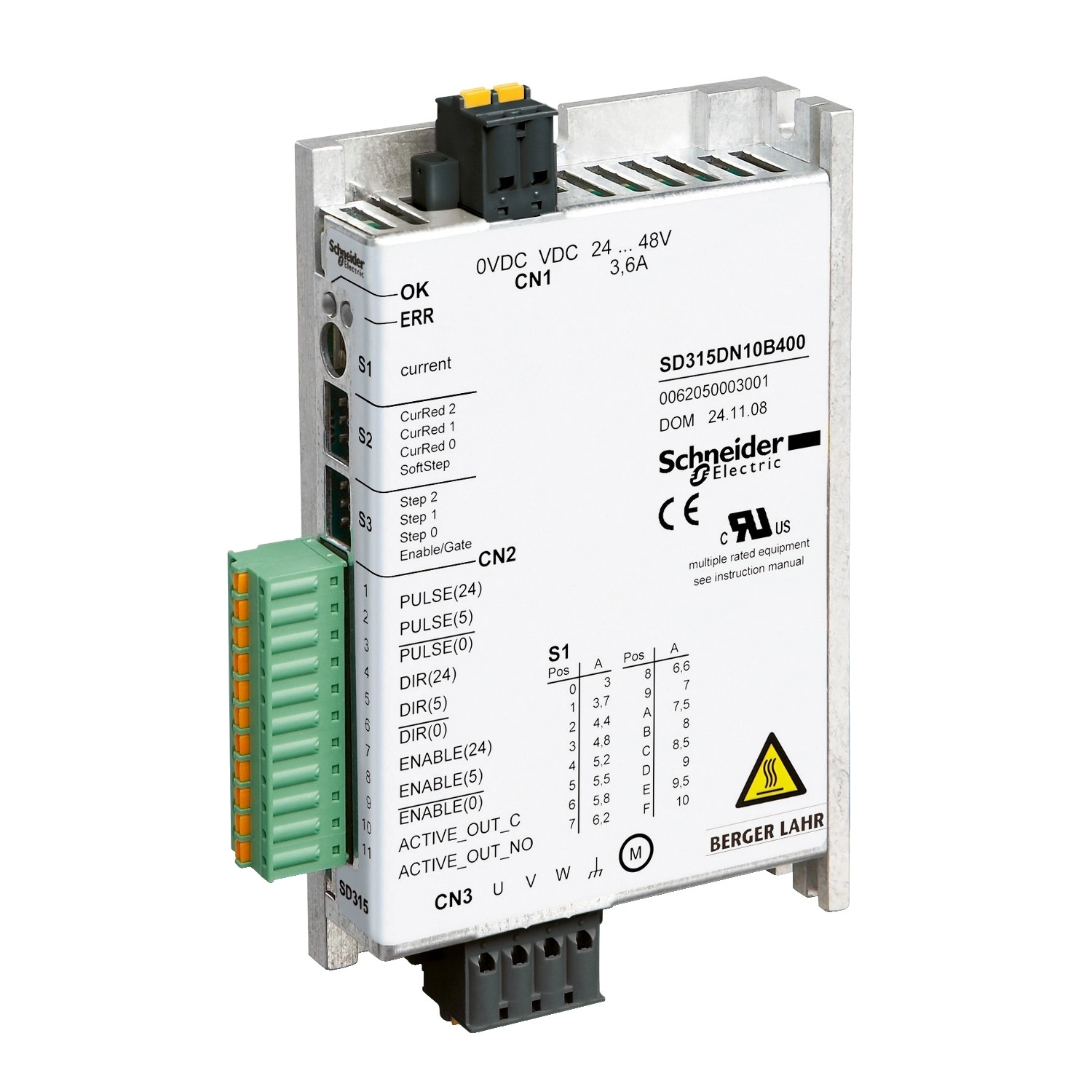

Schneider Electric Lexium SD3 - SD315DN10B400 - 3f léptetőmotor hajtás, 10 A, impulzus/irány interfész, 24…48 VDC műszaki adatok
Főbb jellemzők
Termékcsalád: Lexium SD3
Terméktípus: Léptetőmotor hajtás
Eszköz rövid neve: SD315
Tápfeszültség határértékek: 19...60 V
Kiegészítő adatok
Hajtás formátuma: Blokk
Hálózati fázisok száma: Egyfázisú
Névleges tápfeszültség: 24...48 V - 15...10 %
Tápfeszültség típusa: DC
Kommunikációs interfész: Impulzus/irány, integrált
Maximális motor fázisáram: 10 A
Áramfogyasztás: <= 7,5 mA
Teljesítményveszteség: <= 7 W
Biztosíték értéke: 10 A
Túlfeszültség kategória: III
Maximális szivárgó áram: 30 mA
Garantált 0 feszültség állapot: <= 5 V 24 V-os optocsatoló bemeneti jelek esetén, <= 0,4 V 5 V-os optocsatoló bemeneti jelek esetén
Garantált 1 feszültség állapot: 15...30 V 24 V-os optocsatoló bemeneti jelek esetén, 2,5...5,25 V 5 V-os optocsatoló bemeneti jelek esetén
Bemeneti áram: 25 mA 5 V-os optocsatoló bemeneti jelek esetén, 7 mA 24 V-os optocsatoló bemeneti jelek esetén
Maximális bemeneti frekvencia: 200 kHz 24 V-os optocsatoló bemeneti jelek esetén, 200 kHz 5 V-os optocsatoló bemeneti jelek esetén
Maximális kapcsolási feszültség: 30 V DC (készenléti jel kimenet)
Maximális kapcsolási áram: 200 mA (készenléti jel kimenet)
Maximális feszültségesés: <1 V 50 mA terhelésnél a készenléti jel kimeneten
Fizikai interfész: RS422 - impulzus/irány interfész oszcillátor nélkül
Maradék ingadozás: < 5 % (24 V vezérlési feszültség)
Helyi jelzés: 1 LED - ERR, 1 LED - RUN
Hűtés típusa: Természetes konvekció
Fizikai jellemzők
Magasság: 117 mm
Szélesség: 74,5 mm
Mélység: 23,5 mm
Ütésállóság: 15 gn 11 ms-ig az IEC 60068-2-27 szerint
Környezeti jellemzők
Elektromágneses kompatibilitás: Elektrosztatikus kisülés 3. szint az IEC 61000-4-2 szerint, Elektromos tranziensekkel szembeni immunitás 4. szint az IEC 61000-4-4 szerint, Sugárzott rádióelektronikus interferenciával szembeni immunitás 3. szint az IEC 61000-4-3 szerint, Feszültség/áram impulzus 3. szint az IEC 61000-4-5 szerint
Szabványok: IEC 61800-3 1-es környezet, IEC 50178, IEC 61800-5-1, EN/IEC 61800-3 2-es környezet, IEC 61800-3
Terméktanúsítványok: cUL, UL
Jelölés: CE
Üzemi környezeti hőmérséklet: 0...50 °C
Tárolási környezeti hőmérséklet: -25...70 °C
Szennyezettségi fok: 2-es szint
Relatív páratartalom: 5...85 % kondenzáció nélkül
Üzemi magasság: <= 1000 m teljesítménycsökkenés nélkül, > 1000...< 2000 m teljesítménycsökkenés nélkül (maximális környezeti hőmérséklet 40°C, oldaltávolság > 20 mm)
Rezgésállóság: 1 gn (f= 13...150 Hz) az IEC 60068-2-6 szerint, 1,5 mm (f= 3...13 Hz) az IEC 60068-2-6 szerint
IP védettségi fokozat: IP20
