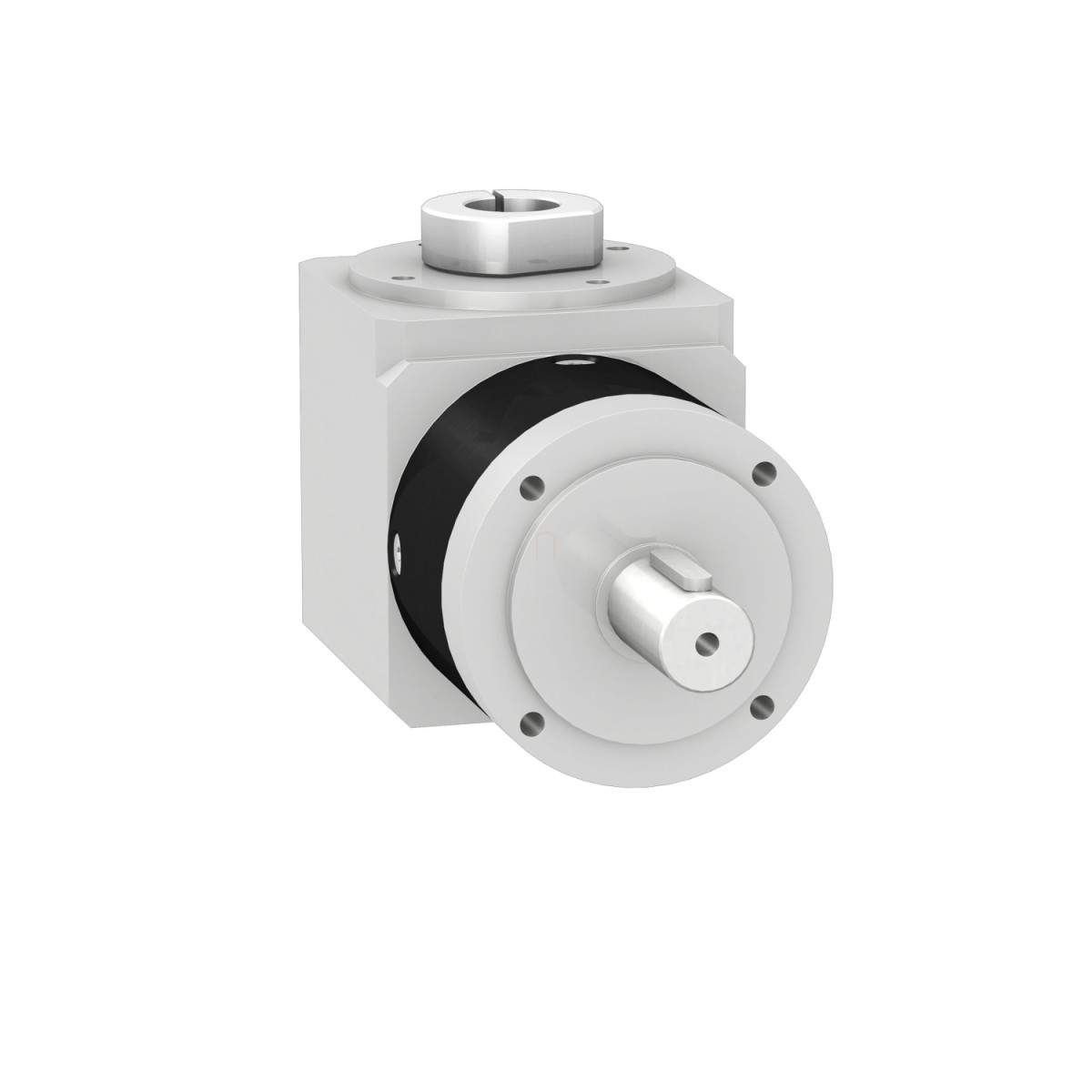

A Schneider Electric Lexium SD3 sorozatához tartozó GBY080020K egy kiváló minőségű, egyenes fogazású merőleges hajtómű, amely kifejezetten szervomotoros alkalmazásokhoz lett kifejlesztve. Ez a 80 mm külső átmérőjű, 20:1 áttételi aránnyal rendelkező hajtómű tökéletes választás olyan ipari alkalmazásokhoz, ahol fontos a pontos és hatékony teljesítmény-átvitel.
A GBY080020K merőleges bolygókerekes hajtómű számos Lexium szervomotorral kompatibilis, beleértve a Lexium 62, 32i, 32, ILS, 52, SD3 és 62 ILM sorozatokat. Széleskörű kompatibilitást kínál különböző motorméretekkel, mint például a BMI (70 mm, 2 motor stacks), BMH (70 mm, 1-3 motor stacks), BSH (70 mm és 100 mm változatokban), BRS3, ILS (85 mm, 1-3 motor stacks), SH3, MH3 és ILM szervomotorokkal. Ez a sokoldalúság lehetővé teszi, hogy a mérnökök pontosan az alkalmazásnak megfelelő motort választhassák az adott feladathoz.
A GBY080020K technikai paramétereit tekintve kiemelkedő teljesítményt nyújt. A maximális torziós holtjáték mindössze 15 ívperc, a torziós merevség pedig 6,5 Nm/ívperc, ami nagy pontosságú pozicionálást tesz lehetővé. A hajtómű kiváló, 95%-os hatásfokkal működik, ami energiahatékony működést biztosít. A folyamatos kimeneti nyomaték 120 Nm 100 ford/perc fordulatszámnál és 30°C-on, míg a maximális kimeneti nyomaték elérheti a 192 Nm-t is. A hajtómű maximális radiális erőterhelhetősége 650 N, míg az axiális erőterhelhetősége akár 1200 N is lehet 100 ford/perc mellett, 30000 órás élettartammal számolva 30°C-on. A tehetetlenségi nyomaték 1,273 kg·cm², a terhelés nélküli futási nyomaték pedig mindössze 0,1 Nm.
A hajtómű konstrukcióját tekintve fekete eloxált alumínium házban helyezkedik el, tengelye C45 acélból készül. Az egység élettartamát 30000 órára tervezték 100 ford/perc sebességnél, 30°C-os környezeti hőmérséklet mellett. A hajtómű élettartamra szóló kenéssel van ellátva, így karbantartást gyakorlatilag nem igényel. Telepítése rendkívül rugalmas, bármilyen pozícióban felszerelhető. A bementi tengely átmérője 19 mm, míg a teljes belső hossz 161,5 mm.
A működési környezetet tekintve a hajtómű -25°C és 90°C közötti hőmérsékleten üzemeltethető, a kimeneti tengely IP54 védelemmel rendelkezik a por és nedvesség ellen. A zajszint terhelés nélkül 73 dB 1 méteres távolságból mérve. A hajtómű tömege mindössze 5 kg, ami megkönnyíti a kezelést és a beszerelést. A GBY080020K termék a GBY kompatibilitási kóddal rendelkezik, és a Schneider Electric által biztosított szervomotor adaptációs készlettel (GBK) együtt telepíthető, amely lehetővé teszi a különböző motortípusokkal való pontos összekapcsolást.
Schneider Electric Lexium SD3 - GBY080020K -merőleges hajtómű, 80 mm, 20:1, szervomotorokhoz műszaki adatok
Fő jellemzők
Sorozat kompatibilitás: Lexium 62, Lexium 32i, Lexium 32, Lexium ILS, Lexium 52, Lexium SD3, Lexium 62 ILM
Hajtómű típusa: Egyenes fogazású
Termék vagy komponens típusa: Merőleges bolygókerekes hajtómű
Készülék rövid neve: GBY
Hajtómű külső átmérője: 80 mm
Áttételi arány: 20:1
Termékinformáció
Motor kompatibilitás: BMI (70 mm, 2 motor stacks), BMH (70 mm, 1-3 motor stacks), BSH (70 mm, 1-2 motor stacks), BMH (100 mm, 1 motor stacks), BSH (100 mm, 1 motor stacks), BRS3, ILS (85 mm, 1-3 motor stacks), SH3, MH3, ILM
Műszaki paraméterek
Maximális torziós holtjáték: 15 ívperc
Torziós merevség: 6,5 Nm/ívperc
Ház színe: Fekete
Ház anyaga: Fekete eloxált alumínium
Tengely anyaga: C 45
További információ: Élettartamra kenéssel ellátott
Élettartam órákban: 30000 óra 100 ford/perc fordulatszámnál, 30°C-on
Felszerelési pozíció: Bármilyen pozíció
Hatásfok: 95%
Maximális radiális erő Fr: 650 N 100 ford/percnél, a kimeneti tengelytől középtávolságra alkalmazva 30000 óra alatt, 30°C-on
Maximális axiális erő Fa: 1200 N 100 ford/percnél, 30000 óra alatt, 30°C-on
Tehetetlenségi nyomaték: 1,273 kg·cm²
Folyamatos kimeneti nyomaték: 120 Nm 100 ford/percnél, 30°C-on
Maximális kimeneti nyomaték: 192 Nm 100 ford/percnél, 30°C-on
Bemeneti átmérő: 19 mm
Terhelés nélküli futási nyomaték: 0,1 Nm
Kompatibilitási kód: GBY
Belső hossz: 161,5 mm
Környezeti jellemzők
Zajszint: 73 dB 1 méternél, terhelés nélkül
IP védettségi fokozat: Tengely kimenet: IP54
Üzemi környezeti hőmérséklet: -25...90°C
