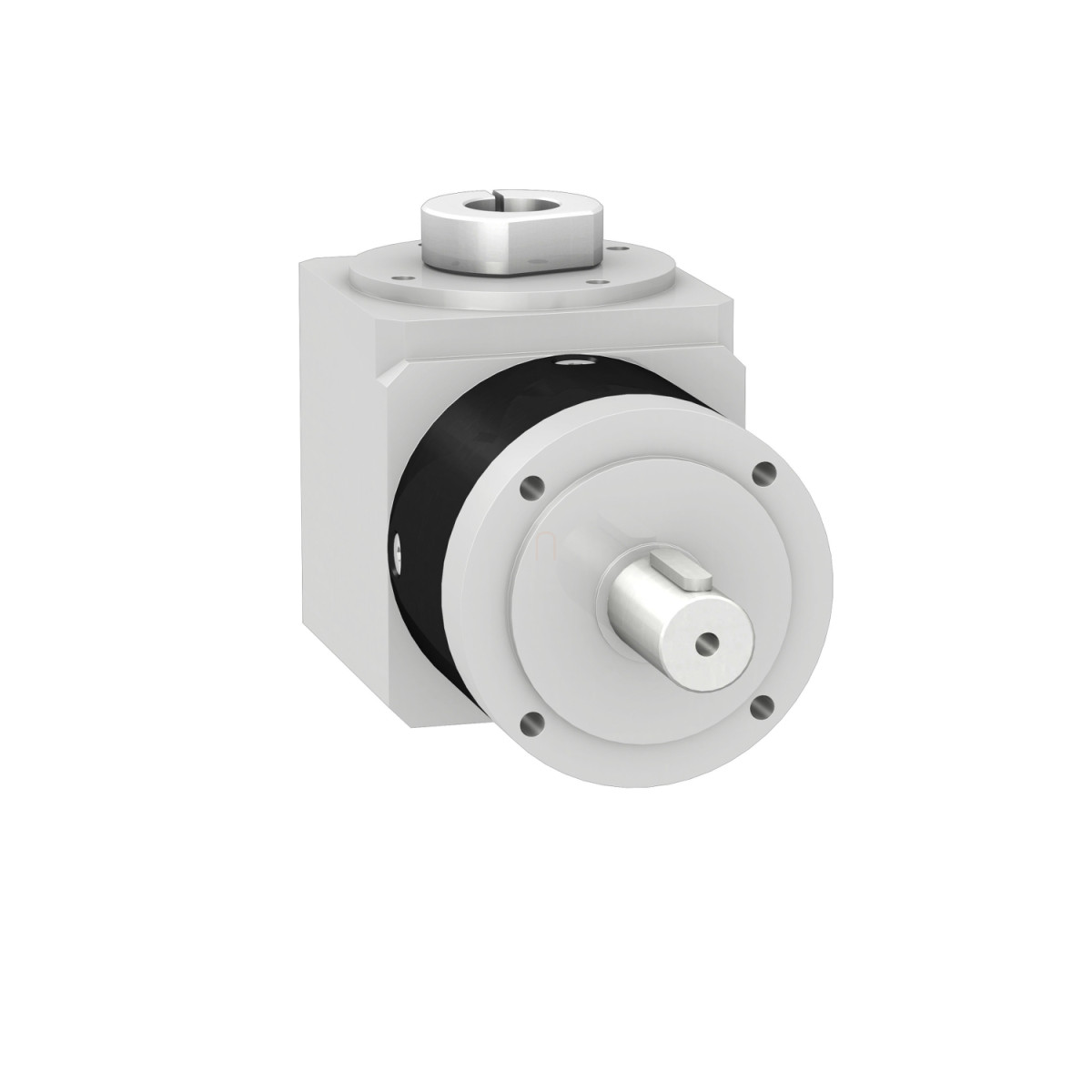

A Schneider Electric Lexium SD3 - GBY080012K egy merőleges hajtómű, amely kiváló teljesítményt nyújt a precíziós alkalmazásokhoz. Ez az egyenes fogazású, 80 mm külső átmérőjű szögletes bolygóműves hajtómű 12:1 áttételi aránnyal rendelkezik, biztosítva a pontos mozgásvezérlést különböző ipari környezetekben.
A GBY080012K hajtómű rendkívül sokoldalú, hiszen számos Lexium szervomotor családdal kompatibilis, beleértve a Lexium ILS, Lexium 62 ILM, Lexium 62, Lexium 32, Lexium 32i, Lexium 52 és Lexium SD3 motorokat. Emellett számos különböző motormérettel is használható, mint például a BMI (70 mm, 2 vagy 3 motor stacks), BMH (70 mm és 100 mm különböző konfigurációkban), BSH (70 mm és 100 mm változatokban), BRS3, ILS (85 mm, 1-3 motor stacks), SH3, MH3 és ILM motorokkal. Ez a kompatibilitás lehetővé teszi a rendszerintegrátorok és gépépítők számára, hogy rugalmasan tervezhessenek és alkalmazhassanak különböző mozgásvezérlési megoldásokat.
Teljesítmény tekintetében a GBY080012K 120 N.m folyamatos kimeneti nyomatékot biztosít 100 rpm fordulatszámon 30°C környezeti hőmérsékleten, míg a maximális kimeneti nyomaték eléri a 192 N.m-t azonos feltételek mellett. A hajtómű precizitását a maximum 15 ívperc torziós holtjáték és a 6,5 N.m/arcmin torziós merevség garantálja. A 95%-os hatásfok kiemelkedő energiahatékonyságot biztosít, ami különösen fontos a hosszú üzemidejű alkalmazásoknál. Élettartama 30000 óra 100 rpm fordulatszámon, 30°C környezeti hőmérsékleten, ami hosszú távú, megbízható működést jelent ipari környezetben.
A GBY080012K mechanikai specifikációi szintén lenyűgözőek. A fekete eloxált alumínium ház tartós és könnyű, az acél tengely (C 45) pedig biztosítja a terhelhetőséget. A hajtómű bemeneti átmérője 19,0 mm, és üresjárati futási nyomatéka mindössze 0,1 N.m. Terhelhetőség szempontjából a maximális radiális erő Fr 650 N 100 rpm-nél, ha az erő a kimeneti tengely közepén hat, míg a maximális axiális erő Fa 1200 N 100 rpm-nél. A teljes súly 5 kg, és a belső hossz 161,5 mm.
A hajtómű működési környezetét tekintve, a GBY080012K széles, -25...90°C közötti hőmérséklettartományban üzemeltethető, és a kimeneti tengely IP54 védettségi fokozattal rendelkezik a por és a nedvesség ellen. A zajszint 73 dB 1 méter távolságból, terhelés nélkül mérve. A hajtómű bármilyen pozícióban szerelhető, ami tovább növeli a telepítési rugalmasságot. További előny, hogy élettartam-kenéssel van ellátva, így nem igényel rendszeres kenési karbantartást.
A Schneider Electric Lexium SD3 - GBY080012K cikkszámú merőleges hajtómű ideális választás olyan alkalmazásokhoz, ahol pontos pozicionálás, tartós teljesítmény és megbízható működés szükséges, mint például robotika, automata csomagológépek, CNC berendezések és egyéb precíziós ipari alkalmazások.
Schneider Electric Lexium SD3 - GBY080012K -merőleges hajtómű, 80 mm, 12:1, szervomotorokhoz műszaki adatok
Fő tulajdonságok
Hajtómű típusa: Egyenes fogazású
Termék típusa: Merőleges bolygóműves hajtómű
Hajtómű külső átmérő: 80 mm
Áttételi arány: 12:1
Maximum torziós holtjáték: 15 ívperc
Torziós merevség: 6,5 N.m/ívperc
Kompatibilitás
Termékcsalád kompatibilitás: Lexium ILS, Lexium 62 ILM, Lexium 62, Lexium 32, Lexium 32i, Lexium 52, Lexium SD3
Termék kompatibilitás: BMI (70 mm, 2-3 motor stacks), BMH (70 mm, 2-3 motor stacks), BMH (100 mm, 1 motor stack), BSH (70 mm, 2-3 motor stacks), BSH (100 mm, 1 motor stack), BRS3, ILS (85 mm, 1-3 motor stacks), SH3, MH3, ILM
Teljesítmény jellemzők
Folyamatos kimeneti nyomaték: 120 N.m 100 rpm-nél 30 °C-on
Maximális kimeneti nyomaték: 192 N.m 100 rpm-nél 30 °C-on
Hatásfok: 95,0 %
Maximális radiális erő (Fr): 650 N 100 rpm-nél, erő a kimeneti tengely közepére hat, 30000 óra 30 °C-on
Maximális axiális erő (Fa): 1200 N 100 rpm-nél, 30000 óra 30 °C-on
Tehetetlenségi nyomaték: 1,273 kg.cm²
Üresjárati nyomaték: 0,1 N.m
Mechanikai jellemzők
Ház színe: Fekete
Ház anyaga: Fekete eloxált alumínium
Tengely anyaga: C 45
Kenés: Élettartam-kenéses
Élettartam: 30000 óra 100 rpm-nél 30 °C-on
Szerelési pozíció: Bármilyen pozíció
Nettó tömeg: 5 kg
Bemeneti átmérő: 19,0 mm
Belső hossz: 161,5 mm
Környezeti jellemzők
Zajszint: 73 dB 1 m-nél, terhelés nélkül
IP védettség: Kimeneti tengely: IP54
Üzemi környezeti hőmérséklet: -25...90 °C
