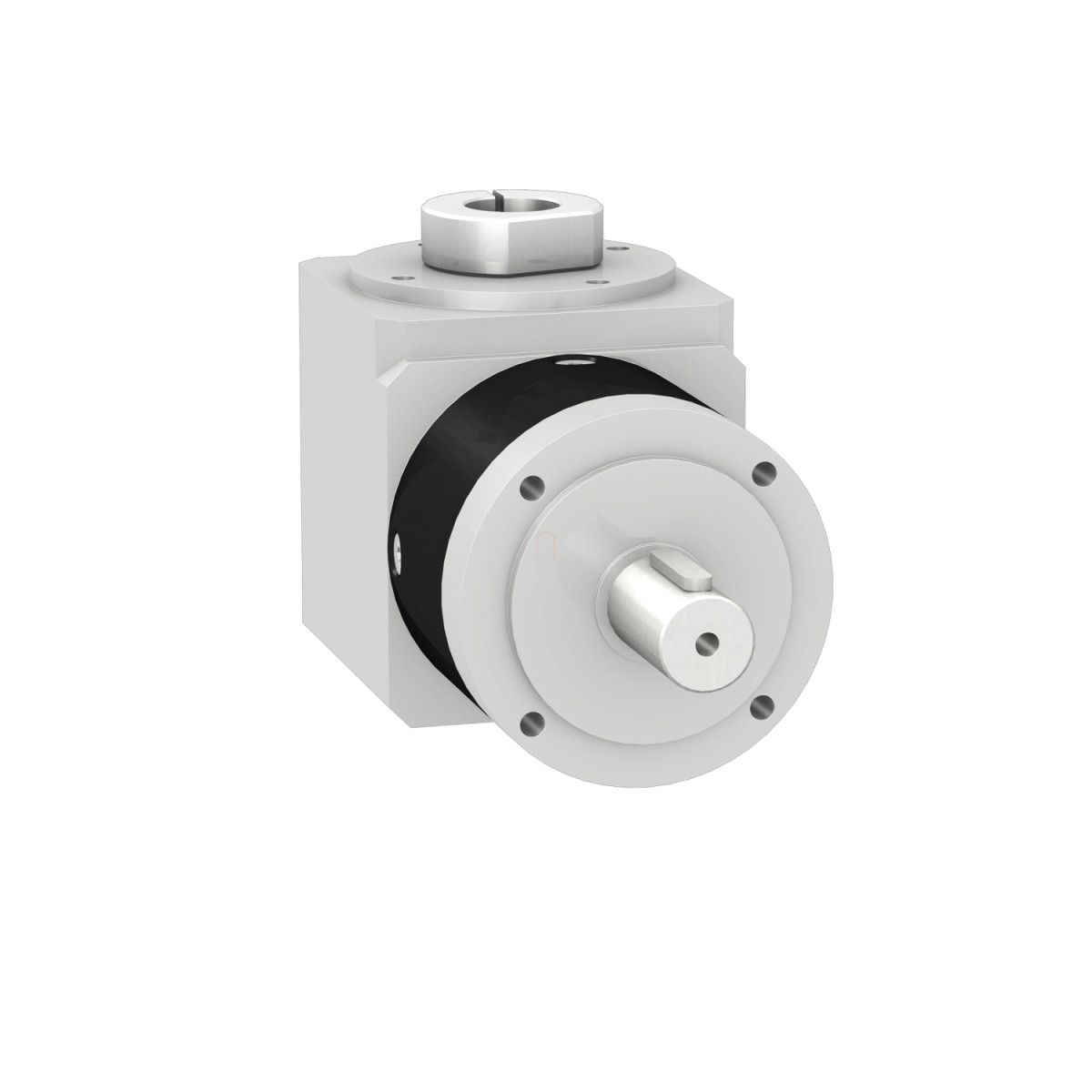

A Schneider Electric GBY080008K egy kiváló minőségű, egyenes fogazású szöghajtómű a Lexium termékcsaládhoz. Ez a 80 mm külső átmérőjű szöghajtómű 8:1 áttételi aránnyal rendelkezik, ami ideális megoldást jelent precíziós ipari mozgatástechnikai alkalmazásokhoz. A GBY080008K modell tervezése során a maximális teljesítmény és megbízhatóság volt a fő szempont, amit a magas minőségű alapanyagok és a kifinomult műszaki megoldások garantálnak.
A Schneider Electric GBY080008K hajtómű számos Lexium szervomotor-sorozattal kompatibilis, beleértve a Lexium 32i, Lexium SD3, Lexium 52, Lexium 62 ILM, Lexium 32, Lexium 62 és Lexium ILS modelleket. Emellett különböző motorméretekkel használható, többek között BMI (70 mm, 2 motor stacks), BMH (70 mm, 2 vagy 3 motor stacks, illetve 100 mm, 1 motor stacks), BSH (70 mm, 2 motor stacks, illetve 100 mm, 1 motor stacks), BRS3, ILS (85 mm, 1, 2 vagy 3 motor stacks), SH3, MH3 és ILM típusokkal. Ez a sokoldalúság lehetővé teszi, hogy a hajtóművet számos különböző alkalmazásban felhasználhasd a gyártósoroktól a robottechnikáig.
A GBY080008K hajtómű műszaki paraméterei figyelemre méltóak. A maximális torziós holtjáték mindössze 13 ívperc, a torziós merevség pedig 6 N.m/ívperc, ami kiváló pozicionálási pontosságot biztosít. A hajtómű hatékonysága 95%, így energiatakarékos működést tesz lehetővé. A maximális radiális terhelhetőség 650 N 100 fordulat/perc sebességnél, a tengely közepén alkalmazott erővel számolva, míg a maximális axiális terhelhetőség 1200 N. A folyamatos kimeneti nyomaték 50 N.m, a maximális kimeneti nyomaték pedig 80 N.m 100 fordulat/perc sebességnél és 30°C-on. A tehetetlenségi nyomaték 1,273 kg.cm², a terhelés nélküli futási nyomaték pedig mindössze 0,1 N.m. A hajtómű élettartama 30000 óra 100 fordulat/perc sebességnél és 30°C-on, ami hosszú távú, megbízható működést garantál.
A GBY080008K ház fekete eloxált alumíniumból készül, a tengely anyaga C45 acél. A hajtómű teljes élettartamra kenéssel rendelkezik, így karbantartást nem igényel. A hajtómű bármilyen pozícióban felszerelhető, ami nagy rugalmasságot biztosít a tervezés és telepítés során. A termék IP54-es védelmi fokozattal rendelkezik a kimeneti tengelynél, és -25°C és 90°C közötti üzemi hőmérsékleten használható. A zajszint 73 dB 1 méteren, terhelés nélkül. A GBY080008K hajtómű nettó súlya 4,4 kg, belső hossza 144 mm, a bemeneti átmérő pedig 19 mm. A 8:1 áttételi arányú GBY080008K tökéletes választás olyan alkalmazásokhoz, ahol a precíz pozicionálás és a megbízható teljesítmény elengedhetetlen. A Schneider Electric GBY080008K cikkszámmal ellátott hajtóműve a Lexium sorozat értékes kiegészítője, amely növeli a rendszer teljesítményét és sokoldalúságát.
Schneider Electric Lexium SD3 - GBY080008K -merőleges hajtómű, 80 mm, 8:1, szervomotorokhoz műszaki adatok
Fő jellemzők
Kompatibilis termékcsaládok: Lexium 32i, Lexium SD3, Lexium 52, Lexium 62 ILM, Lexium 32, Lexium 62, Lexium ILS
Hajtómű típusa: Egyenes fogazású
Termék típusa: Szöghajtómű bolygóművel
Eszköz rövid neve: GBY
Kompatibilis termékek: BMI (70 mm, 2 motor stacks), BMH (70 mm, 2 motor stacks), BMH (70 mm, 3 motor stacks), BSH (70 mm, 2 motor stacks), BMH (100 mm, 1 motor stacks), BSH (100 mm, 1 motor stacks), BRS3, ILS (85 mm, 1 motor stacks), ILS (85 mm, 2 motor stacks), ILS (85 mm, 3 motor stacks), SH3, MH3, ILM
Hajtómű külső átmérője: 80 mm
Áttételi arány: 8:1
További információk
Maximális torziós holtjáték: 13 ívperc
Torziós merevség: 6 N.m/ívperc
Ház színe: Fekete
Ház anyaga: Fekete eloxált alumínium
Tengely anyaga: C 45
További információk: Élettartam kenéssel ellátva
Élettartam órában: 30000 óra 100 fordulat/perc sebességnél 30 °C-on
Szerelési helyzet: Bármilyen pozícióban
Hatásfok: 95,0 %
Maximális radiális erő Fr: 650 N 100 fordulat/perc sebességnél, a kimeneti tengelytől középtávolságra alkalmazott erő esetén 30000 óra alatt 30 °C-on
Maximális axiális erő Fa: 1200 N 100 fordulat/perc sebességnél, 30000 óra alatt 30°C-on
Tehetetlenségi nyomaték: 1,273 kg.cm²
Folyamatos kimeneti nyomaték: 50 N.m 100 fordulat/perc sebességnél 30 °C-on
Maximális kimeneti nyomaték: 80 N.m 100 fordulat/perc sebességnél 30 °C-on
Bemeneti átmérő: 19,0 mm
Terhelés nélküli futási nyomaték: 0,1 N.m
Kompatibilitási kód: GBY
Belső hossz: 144,0 mm
Környezet
Zajszint: 73 dB 1 m távolságban, terhelés nélkül
IP védettségi fokozat: Kimeneti tengely: IP54
Üzemi környezeti hőmérséklet: -25...90 °C
Méretadatok
Értékek mm-ben: a2=144, a3=40, a4=36, a5=4, h=22,5, g=6, Ø1=80, Ø2=60 h7, Ø3=20 h7, Ø4=M6 x 10, Ø5=70, a6=88,3
Értékek hüvelykben: a2=5,67, a3=1,57, a4=1,42, a5=0,15, h=0,88, g=0,23, Ø1=3,15, Ø2=2,36 h7, Ø3=0,78 h7, Ø4=M6 x 0,39, Ø5=2,76, a6=3,48
