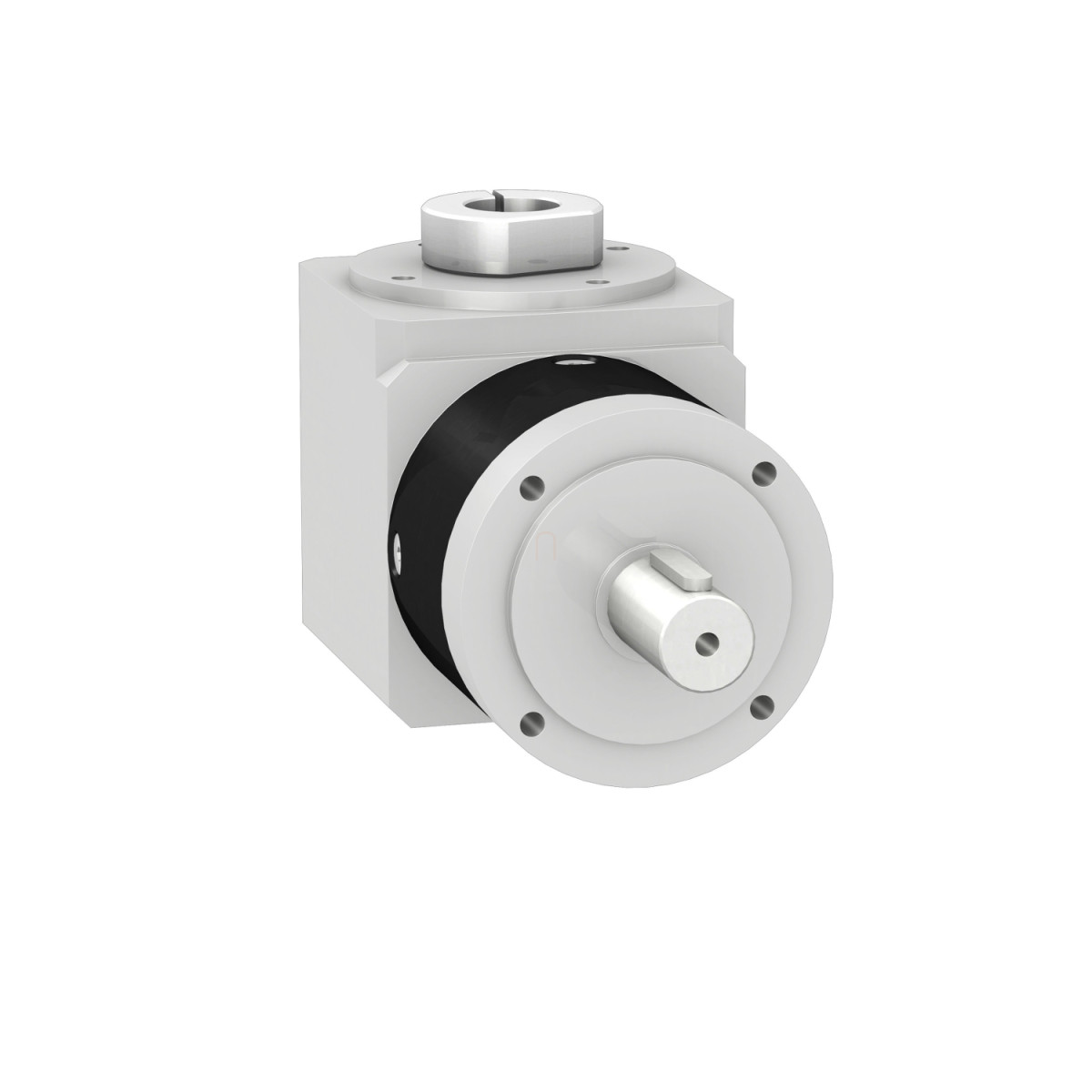

A Schneider Electric GBY080005K egy professzionális, magas teljesítményű, 80 mm-es merőleges hajtómű egyenes fogazással, amely speciálisan a Lexium sorozatú szervo rendszerekhez lett tervezve. Ez a hajtómű 5:1 áttételi aránnyal rendelkezik, és optimális megoldást kínál olyan alkalmazásokhoz, ahol a mozgási irány 90 fokos elfordítására van szükség, miközben nagy nyomatékot és pontos pozicionálást igényel.
A GBY080005K kiváló teljesítményt nyújt a mérnöki precizitás és a magas minőségű anyagok használatának köszönhetően. A hajtómű maximális torziós holtjátéka mindössze 13 ívperc, ami kiemelkedő pontosságot biztosít az ipari alkalmazások során. A 6 N.m/ívperc torziós merevség további stabilitást garantál még nagy terhelés mellett is. A hajtómű folyamatos kimeneti nyomatéka 67 N.m 100 rpm fordulaton és 30°C-on, míg maximális kimeneti nyomatéka elérheti a 107 N.m értéket is azonos körülmények között.
A GBY hajtómű számos Lexium sorozatú motorral kompatibilis, beleértve a Lexium 32, SD3, 32i, 62 ILM, 62, ILS és 52 típusokat. Emellett különböző BMI, BMH, BSH, BRS3, ILS, SH3, MH3 és ILM motorokkal is használható, a méret és motortekercselés függvényében. Ez a sokoldalúság lehetővé teszi a rendszer tervezőinek, hogy pontosan az alkalmazáshoz illő konfigurációt válasszák ki. A hajtómű fekete eloxált alumínium házban kapott helyet, ami könnyű, mégis tartós konstrukciót eredményez. A tengely anyaga C45 acél, ami kiváló kopásállóságot és hosszú élettartamot biztosít.
A GBY080005K hajtómű élettartama rendkívül hosszú, 30000 óra 100 rpm fordulatszámon és 30°C környezeti hőmérsékleten. A hajtómű élettartamra van kenve, így karbantartási igénye minimális. 95%-os hatásfokával kiemelkedik a hasonló hajtóművek közül, ami energiahatékony működést tesz lehetővé. A maximális radiális erő 650 N lehet 100 rpm fordulatszámon, a kimeneti tengely közepén alkalmazva, míg a maximális axiális erő 1200 N ugyanilyen körülmények között. A hajtómű bármilyen pozícióban szerelhető, ami nagy rugalmasságot biztosít a rendszertervezés során. A hajtómű inerciája 1,273 kg.cm², az IP védettségi szint a tengelykimenetnél IP54, így megfelelő védelmet nyújt por és fröccsenő víz ellen. A termék zajszintje 73 dB 1 méter távolságból, terhelés nélkül mérve. Széles működési hőmérséklet-tartománya (-25°C és 90°C között) lehetővé teszi a különböző környezeti feltételek mellett történő használatát is.
Schneider Electric Lexium SD3 - GBY080005K -merőleges hajtómű, 80 mm, 5:1, szervomotorokhoz műszaki adatok
Fő jellemzők
Hajtómű típus: Egyenes fogazású
Termék típus: Merőleges bolygóhajtómű
Rövid terméknév: GBY
Kompatibilis termékcsaládok: Lexium 32, Lexium SD3, Lexium 32i, Lexium 62 ILM, Lexium 62, Lexium ILS, Lexium 52
Hajtómű külső átmérő: 80 mm
Áttételi arány: 5:1
Műszaki paraméterek
Maximális torziós holtjáték: 13 ívperc
Torziós merevség: 6 N.m/ívperc
Ház színe: Fekete
Ház anyaga: Fekete eloxált alumínium
Tengely anyaga: C 45
Kiegészítő információk: Élettartamra kenve
Élettartam: 30000 óra 100 rpm fordulaton, 30°C hőmérsékleten
Szerelési pozíció: Bármilyen helyzet
Hatékonyság: 95%
Maximális radiális erő Fr: 650 N 100 rpm fordulaton, a kimeneti tengely közepén alkalmazva, 30000 órás élettartam mellett, 30°C-on
Maximális axiális erő Fa: 1200 N 100 rpm fordulaton, 30000 órás élettartam mellett, 30°C-on
Tehetetlenségi nyomaték: 1,273 kg.cm²
Folyamatos kimeneti nyomaték: 67 N.m 100 rpm fordulaton, 30°C-on
Maximális kimeneti nyomaték: 107 N.m 100 rpm fordulaton, 30°C-on
Nettó tömeg: 4,4 kg
Bemeneti átmérő: 19,0 mm
Üresjárati futó nyomaték: 0,1 N.m
Áttételi viszonyszám: 5
Kompatibilitási kód: GBY
Belső hossz: 144,0 mm
Környezeti jellemzők
Zajszint: 73 dB 1 méter távolságból, terhelés nélkül
IP védettségi fokozat: Tengelykimenet: IP54
Üzemi környezeti hőmérséklet: -25...90°C
