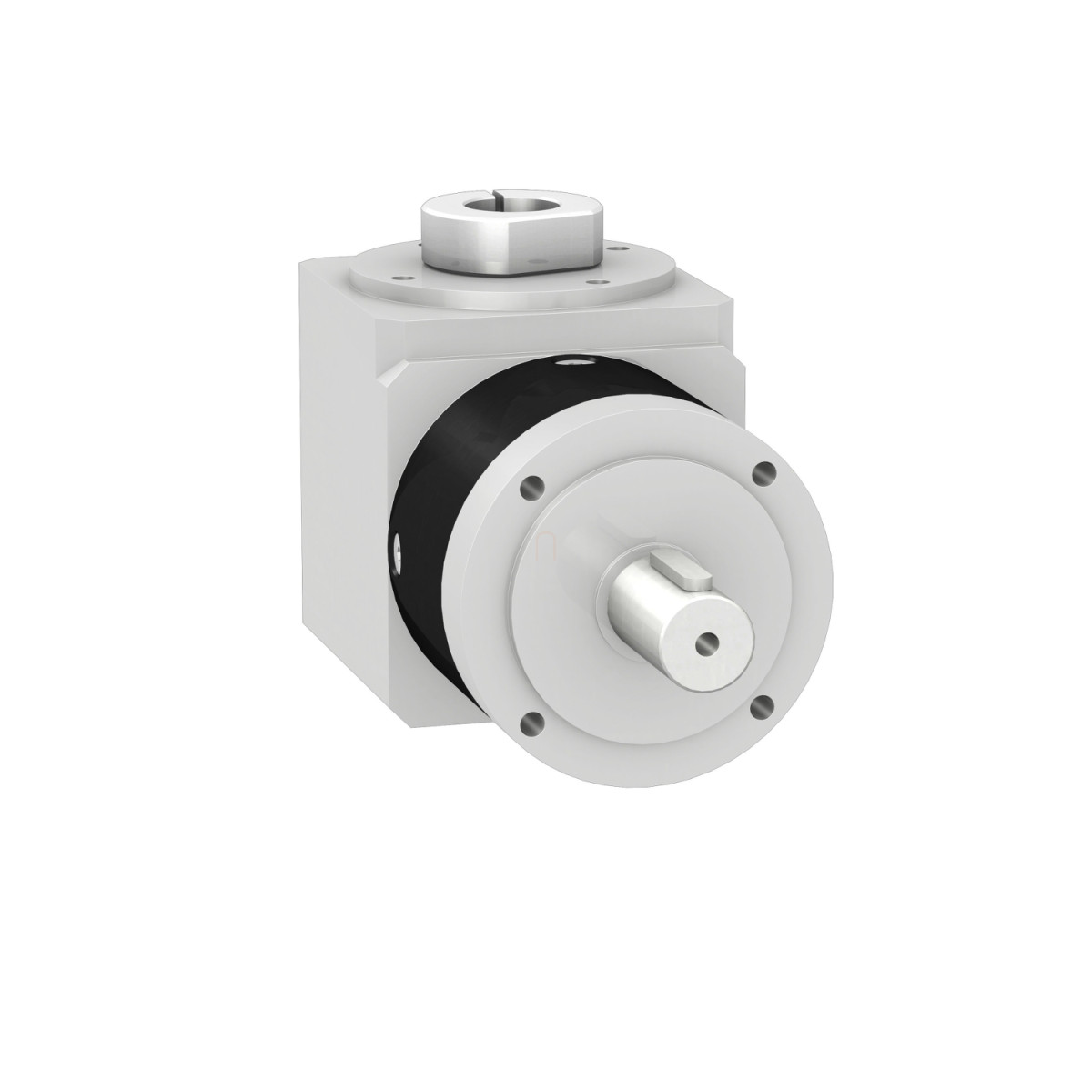

A Schneider Electric GBY080003K típusú, egyenes fogú, merőleges bolygóműves hajtómű a Lexium termékcsalád szervo meghajtó rendszerek hatékony kiegészítője. Ez a kompakt, 80 mm külső átmérőjű hajtómű 3:1 áttételi aránnyal rendelkezik, amely precíziós alkalmazásokhoz optimalizált, mindössze 13 ívperc maximális torziós holtjátékkal.
A GBY080003K hajtómű számos Lexium szervomotor családdal kompatibilis, beleértve a Lexium 52, 62 ILM, SD3, 32, ILS és 62 típusokat. Különösen jól illeszkedik a BMI, BMH, BSH, BRS3, ILS, SH3, MH3 és ILM motorokhoz különböző méretkombinációkban. A fekete eloxált alumínium ház és a C45 acél tengely tartósságot és hosszú élettartamot biztosít, miközben az egész szerkezet élettartamra kenéssel van ellátva, így nem igényel karbantartást.
A hajtómű kiemelkedő műszaki jellemzői közé tartozik a 6 N.m/arcmin torziós merevség és a 95% hatásfok. Maximális terhelhetősége figyelemre méltó: 40 N.m folyamatos és 64 N.m maximális kimeneti nyomaték 100 rpm fordulatszámon, 30°C üzemi hőmérsékleten. A hajtómű 30 000 órás élettartammal rendelkezik 100 rpm fordulatszám és 30°C mellett. A radiális terhelhetőség 650 N, az axiális terhelhetőség pedig 1200 N, ugyanezen üzemi feltételek mellett. A hajtóművet bármilyen pozícióban lehet szerelni, ami rendkívüli rugalmasságot biztosít a gépépítés során. 19,0 mm-es bemeneti tengelyátmérő és 144,0 mm-es belső hossz jellemzi, a nyomatékmentes futási nyomatéka mindössze 0,1 N.m.
A GBY080003K környezeti működési paraméterei is figyelemre méltóak: -25°C és 90°C közötti hőmérséklettartományban üzemeltethető, zajszintje 73 dB 1 méteren, terhelés nélkül. A kimeneti tengely IP54 védettségi fokozattal rendelkezik. A precíz méretezés és a magas minőségű anyagok használata biztosítja, hogy ez a hajtómű megbízható komponense legyen bármilyen automatizálási vagy pozicionálási rendszernek, ahol pontos, merőleges erőátvitelre van szükség. A termék cikkszáma GBY080003K, amely a Schneider Electric Lexium termékcsalád részét képezi.
Schneider Electric Lexium SD3 - GBY080003K -merőleges hajtómű, 80 mm, 3:1, szervomotorokhoz műszaki adatok
Általános jellemzők
Hajtómű típus: Egyenes fogú
Termék vagy komponens típus: Merőleges bolygóműves hajtómű
Rövid név: GBY
Sorozat kompatibilitás: Lexium 52, Lexium 62 ILM, Lexium SD3, Lexium 32, Lexium ILS, Lexium 62
Kompatibilitás
BMI (70 mm, 2 motor stacks), BMI (70 mm, 3 motor stacks), BMH (70 mm, 3 motor stacks), BSH (70 mm, 3 motor stacks), BMH (100 mm, 1 motor stacks), BMH (100 mm, 2 motor stacks), BSH (100 mm, 1 motor stacks), BSH (100 mm, 2 motor stacks), BRS3, ILS (85 mm, 1 motor stacks), ILS (85 mm, 2 motor stacks), ILS (85 mm, 3 motor stacks), SH3, MH3, ILM
Műszaki adatok
Hajtómű külső átmérő: 80 mm
Áttételi arány: 3:1
Maximális torziós holtjáték: 13 ívperc
Torziós merevség: 6 N.m/ívperc
Ház színe: Fekete
Ház anyaga: Fekete eloxált alumínium
Tengely anyaga: C 45
További információ: Élettartamra kenve
Szerviz élettartam: 30000 óra 100 rpm-nél és 30 °C-on
Szerelési pozíció: Bármilyen pozíció
Hatékonyság: 95.0 %
Terhelhetőség
Maximális radiális erő Fr: 650 N 100 rpm-nél, kimeneti tengelytől középtávolságra alkalmazott erő, 30000 óra alatt 30 °C-on
Maximális axiális erő Fa: 1200 N 100 rpm-nél, 30000 óra alatt 30 °C-on
Folyamatos kimeneti nyomaték: 40 N.m 100 rpm-nél és 30 °C-on
Maximális kimeneti nyomaték: 64 N.m 100 rpm-nél és 30 °C-on
Tehetetlenségi nyomaték: 1.273 kg.cm²
Mechanikai adatok
Bemeneti átmérő: 19.0 mm
Terhelés nélküli futási nyomaték: 0.1 N.m
Belső hossz: 144.0 mm
Környezeti jellemzők
Zajszint: 73 dB 1 m-nél, terhelés nélkül
IP védettségi fokozat: Kimeneti tengely: IP54
Üzemi környezeti hőmérséklet: -25...90 °C
