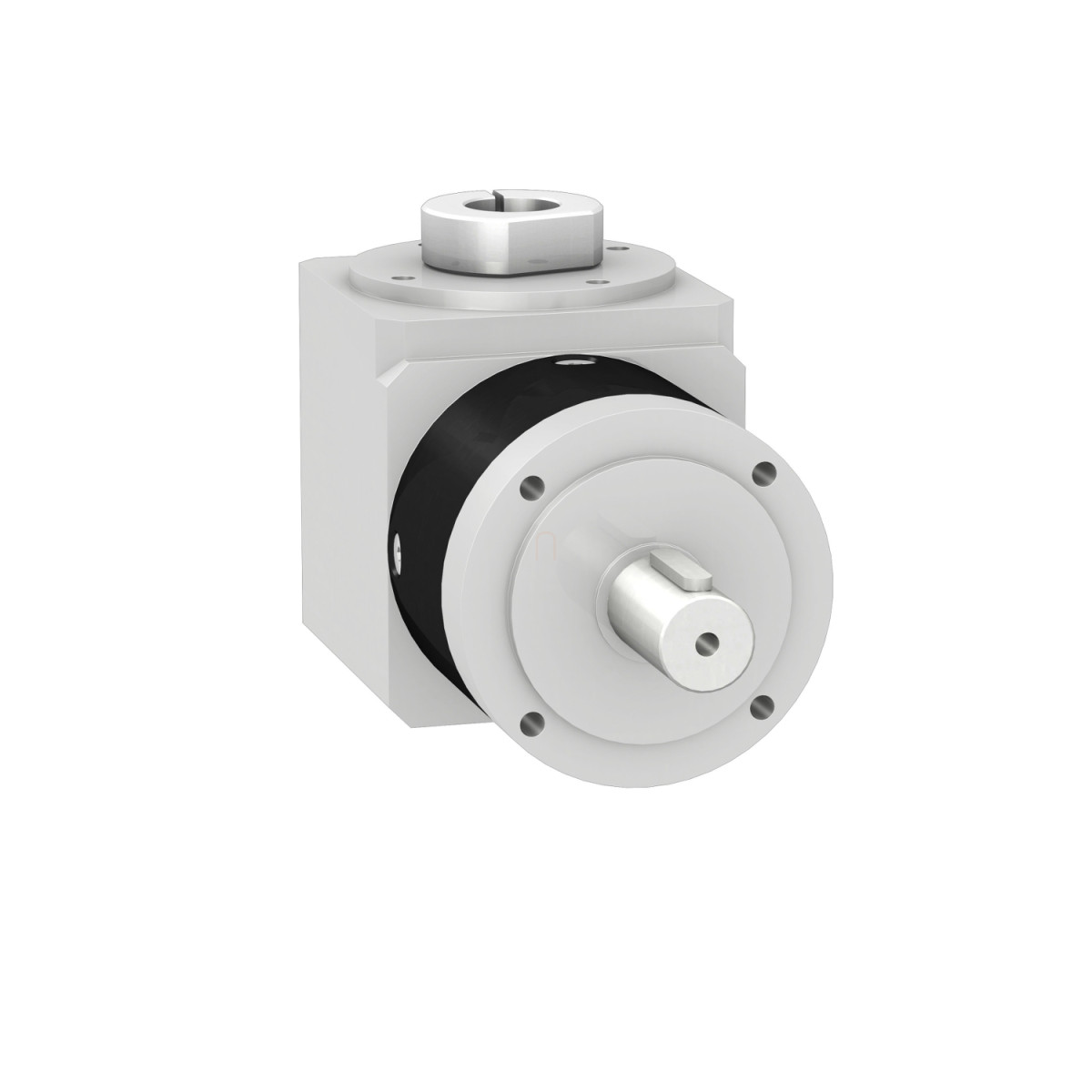

Schneider Electric Lexium SD3 - GBY060040K - merőleges hajtómű, 60 mm, 40:1, szervomotorokhoz
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A GBY060040K hajtómű maximális torziós játéka 18 arcperc, ami biztosítja a pontos pozicionálást és a megbízható működést. A 2,5 N.m/arcperc torziós merevség kiváló stabilitást nyújt még változó terhelési feltételek mellett is. A hajtómű kiemelkedő 89%-os hatásfokkal működik, ami energiahatékony megoldást jelent ipari alkalmazásokhoz. Az élettartama normál üzemi körülmények között (100 rpm, 30°C) eléri a 30 000 üzemórát, így hosszú távú, megbízható működést biztosít.
A GBY060040K hajtómű szerkezete fekete eloxált alumíniumból készült, a tengelye pedig C45 minőségű acélból, ami biztosítja a megfelelő mechanikai szilárdságot és kopásállóságot. Az élettartamra szóló kenés karbantartásmentes működést tesz lehetővé, míg az IP54-es védettségű kimeneti tengely védelmet nyújt por és fröccsenő víz ellen. A hajtómű bármilyen pozícióban felszerelhető, így rugalmas beépítési lehetőségeket kínál különböző alkalmazásokhoz. A készülék -25°C és 90°C közötti környezeti hőmérsékleten üzemeltethető, ami széles működési tartományt biztosít különböző ipari környezetekben.
A GBY060040K hajtómű kiváló terhelhetőségi mutatókkal rendelkezik: folyamatos kimeneti nyomatéka 40 N.m, maximális kimeneti nyomatéka pedig 64 N.m 100 rpm fordulatszámon és 30°C-on. A radiális terhelhetőség 340 N, az axiális terhelhetőség pedig 450 N ugyanezen feltételek mellett. A hajtómű inerciája 0,24 kg.cm², ami gyors reakcióidőt biztosít a pozicionálási feladatokban. A 14 mm-es bemeneti átmérő kompatibilis a Schneider Electric különböző szervomotor családjaival, mint például a Lexium 62, 52, ILS, ILA, ILE, SD3, 62 ILM és 32 sorozatokkal, valamint a BSH, BRS3, SH3, MH3 és ILM motorokkal, különböző motorkonfiguráciokban.
Schneider Electric Lexium SD3 - GBY060040K -merőleges hajtómű, 60 mm, 40:1, szervomotorokhoz műszaki adatok
Általános jellemzők
Termékcsalád: Lexium
Termék típus: Egyenes fogazású, merőleges bolygóműves hajtómű
Rövid megnevezés: GBY
Cikkszám: GBY060040K
Kompatibilitás
Kompatibilis termékcsaládok: Lexium 62, Lexium 52, Lexium ILS, Lexium ILA, Lexium ILE, Lexium SD3, Lexium 62 ILM, Lexium 32
Motor kompatibilitás: BSH (55 mm, 1 motor stacks), BRS3, ILE (66 mm, 1-2 motor stacks), ILA (57 mm, 1-2 motor stacks), ILS (57 mm, 1-3 motor stacks), SH3, MH3, ILM
Műszaki paraméterek
Hajtómű külső átmérő: 60 mm
Áttételi arány: 40:1
Maximális torziós játék: 18 arcperc
Torziós merevség: 2,5 N.m/arcperc
Hatékonyság: 89,0 %
Folyamatos kimeneti nyomaték: 40 N.m (100 rpm, 30°C)
Maximális kimeneti nyomaték: 64 N.m (100 rpm, 30°C)
Maximális radiális erő (Fr): 340 N (100 rpm, középtávolságon alkalmazva, 30.000 óra, 30°C)
Maximális axiális erő (Fa): 450 N (100 rpm, 30.000 óra, 30°C)
Tehetetlenségi nyomaték: 0,24 kg.cm²
Üresjárati futási nyomaték: 0,05 N.m
Belső hossz: 124,5 mm
Bemeneti átmérő: 14,0 mm
Fizikai jellemzők
Ház színe: Fekete
Ház anyaga: Fekete eloxált alumínium
Tengely anyaga: C 45
Egyéb információ: Élettartamra kenve
Élettartam: 30.000 óra (100 rpm, 30°C)
Szerelési pozíció: Bármilyen pozíció
Környezeti paraméterek
Zajszint: 70 dB (1 m, terhelés nélkül)
IP védelmi fokozat: Kimeneti tengely: IP54
Üzemi környezeti hőmérséklet: -25...90 °C
