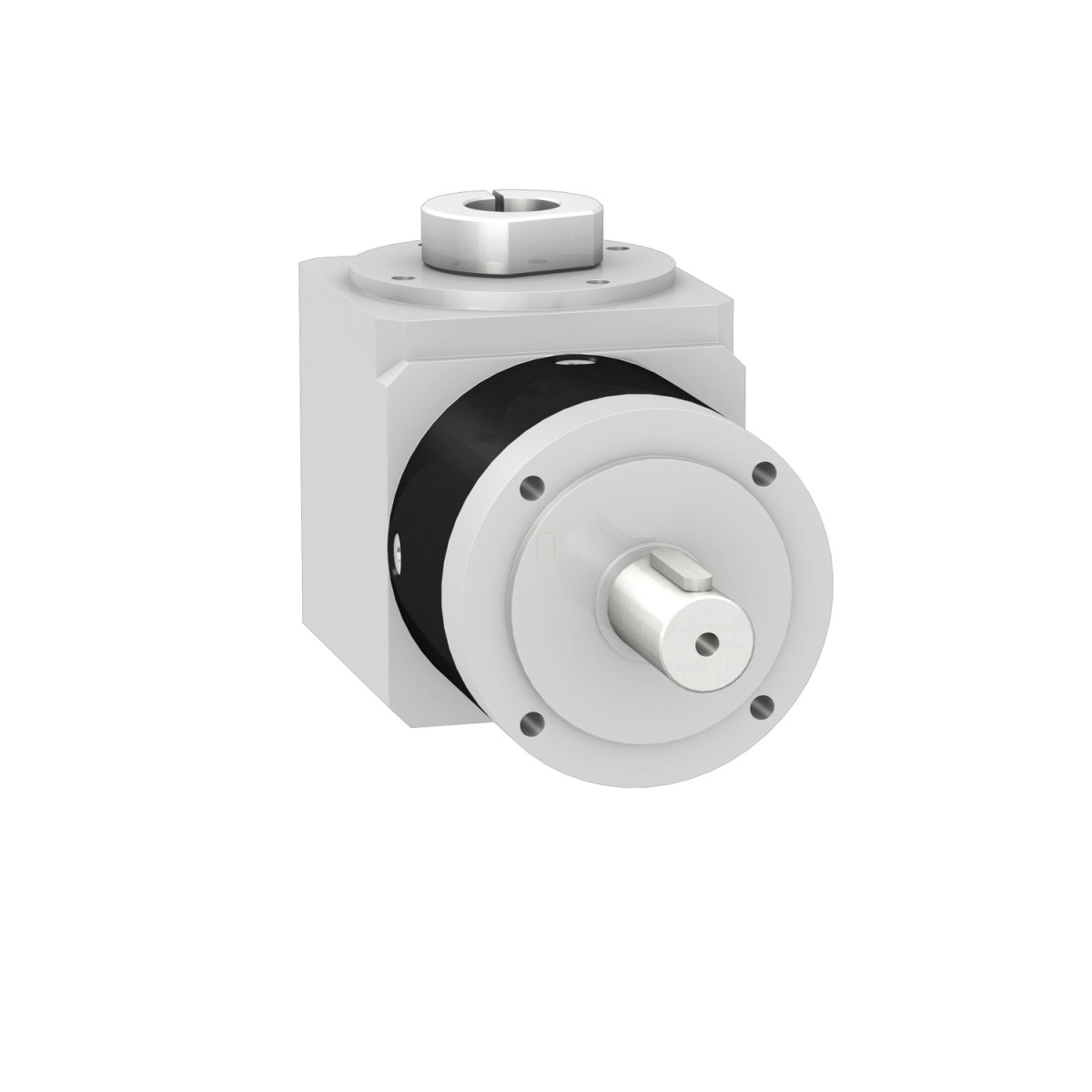

A Schneider Electric GBY060020K egy kiváló minőségű merőleges fogaskerekes hajtómű, amely különösen a Lexium szervomotor családokkal való használatra lett tervezve. Ez a precíziós szögtávolságú bolygómű hajtómű egyenes fogakkal rendelkezik, és széles körben alkalmazható az ipari automatizálási rendszerekben, ahol pontos pozicionálásra és megbízható teljesítményre van szükség.
A GBY060020K hajtómű 60 mm-es külső átmérővel és 20:1 áttételi aránnyal rendelkezik, ami ideálissá teszi olyan alkalmazásokban, ahol nagy nyomatékra és precíz mozgásvezérlésre van szükség. A maximális torziós holtjáték mindössze 18 szögperc, ami kiemelkedő pontosságot biztosít, míg a 2,5 N.m/szögperc torziós merevség stabil és megbízható működést garantál. A folyamatos kimeneti nyomaték 44 N.m 100 rpm-nél és 30 °C-on, a maximális kimeneti nyomaték pedig eléri a 70 N.m-t ugyanezen feltételek mellett, ami lehetővé teszi a nehezebb terhelések kezelését is.
A Schneider Electric Lexium GBY hajtómű rendkívül sokoldalú, hiszen számos motorcsaláddal kompatibilis, beleértve a Lexium ILS, ILE, SD3, 62, 62 ILM, 52, 32, és ILA sorozatokat, valamint a BSH, BRS3, SH3, MH3 és ILM motorokat különböző méretekben. A termék fekete eloxált alumínium házban kapható, a tengelye C45 acélból készült, ami tartósságot és megbízhatóságot biztosít. A hajtómű élettartam-kenéssel van ellátva, így karbantartást nem igényel, és 30000 órás élettartamot biztosít 100 rpm-nél és 30 °C-on. Az eszköz hatékonysága 89%, ami energiatakarékos működést tesz lehetővé.
A GBY060020K hajtómű bármilyen pozícióban felszerelhető, ami nagy rugalmasságot biztosít a rendszertervezés során. A maximális radiális erő (Fr) 340 N 100 rpm-nél, amikor az erő a kimeneti tengely középpontjától mért távolságra hat, míg a maximális axiális erő (Fa) 450 N 100 rpm-nél. A tehetetlenségi nyomaték 0,24 kg.cm², a bementi átmérő 14,0 mm, a terhelés nélküli futási nyomaték pedig mindössze 0,05 N.m. A termék zajszintje 70 dB 1 méteres távolságból mérve, terhelés nélkül, a kimeneti tengely IP54-es védettséggel rendelkezik, és -25°C és 90°C közötti környezeti hőmérsékleten működtethető. A GBY060020K hajtómű teljes hossza 124,5 mm, ami kompakt beépítést tesz lehetővé még korlátozott helyen is, nettó súlya pedig mindössze 1,9 kg.
Schneider Electric Lexium SD3 - GBY060020K -merőleges hajtómű, 60 mm, 20:1, szervomotorokhoz műszaki adatok
Általános tulajdonságok
Terméktípus: Merőleges bolygómű hajtómű egyenes fogakkal
Termékcsalád: Lexium
Rövid terméknév: GBY
Külső átmérő: 60 mm
Áttételi arány: 20:1
Mechanikai tulajdonságok
Maximális torziós holtjáték: 18 szögperc
Torziós merevség: 2,5 N.m/szögperc
Ház anyaga: Fekete eloxált alumínium
Tengely anyaga: C 45
Élettartam: 30000 óra 100 rpm-nél, 30 °C-on
Szerelési pozíció: Bármilyen pozíció
Hatékonyság: 89,0%
Teljesítmény adatok
Folyamatos kimeneti nyomaték: 44 N.m 100 rpm-nél, 30 °C-on
Maximális kimeneti nyomaték: 70 N.m 100 rpm-nél, 30 °C-on
Maximális radiális erő (Fr): 340 N 100 rpm-nél, a kimeneti tengelytől mért középtávolságnál, 30000 óra alatt, 30 °C-on
Maximális axiális erő (Fa): 450 N 100 rpm-nél, 30000 óra alatt, 30 °C-on
Tehetetlenségi nyomaték: 0,24 kg.cm²
Terhelés nélküli futási nyomaték: 0,05 N.m
Méretek és tömeg
Belső hossz: 124,5 mm
Nettó tömeg: 1,9 kg
Bemeneti átmérő: 14,0 mm
Környezeti jellemzők
Zajszint: 70 dB 1 méternél, terhelés nélkül
IP védettségi fokozat: Tengely kimenet: IP54
Üzemi környezeti hőmérséklet: -25...90 °C
Kompatibilitás
Kompatibilis termékcsaládok: Lexium ILS, Lexium ILE, Lexium SD3, Lexium 62, Lexium 62 ILM, Lexium 52, Lexium 32, Lexium ILA
Termék kompatibilitás: BSH (55 mm, 1-3 motor stacks), BRS3, ILE (66 mm, 1-2 motor stacks), ILA (57 mm, 1-2 motor stacks), ILS (57 mm, 1-3 motor stacks), SH3, MH3, ILM
