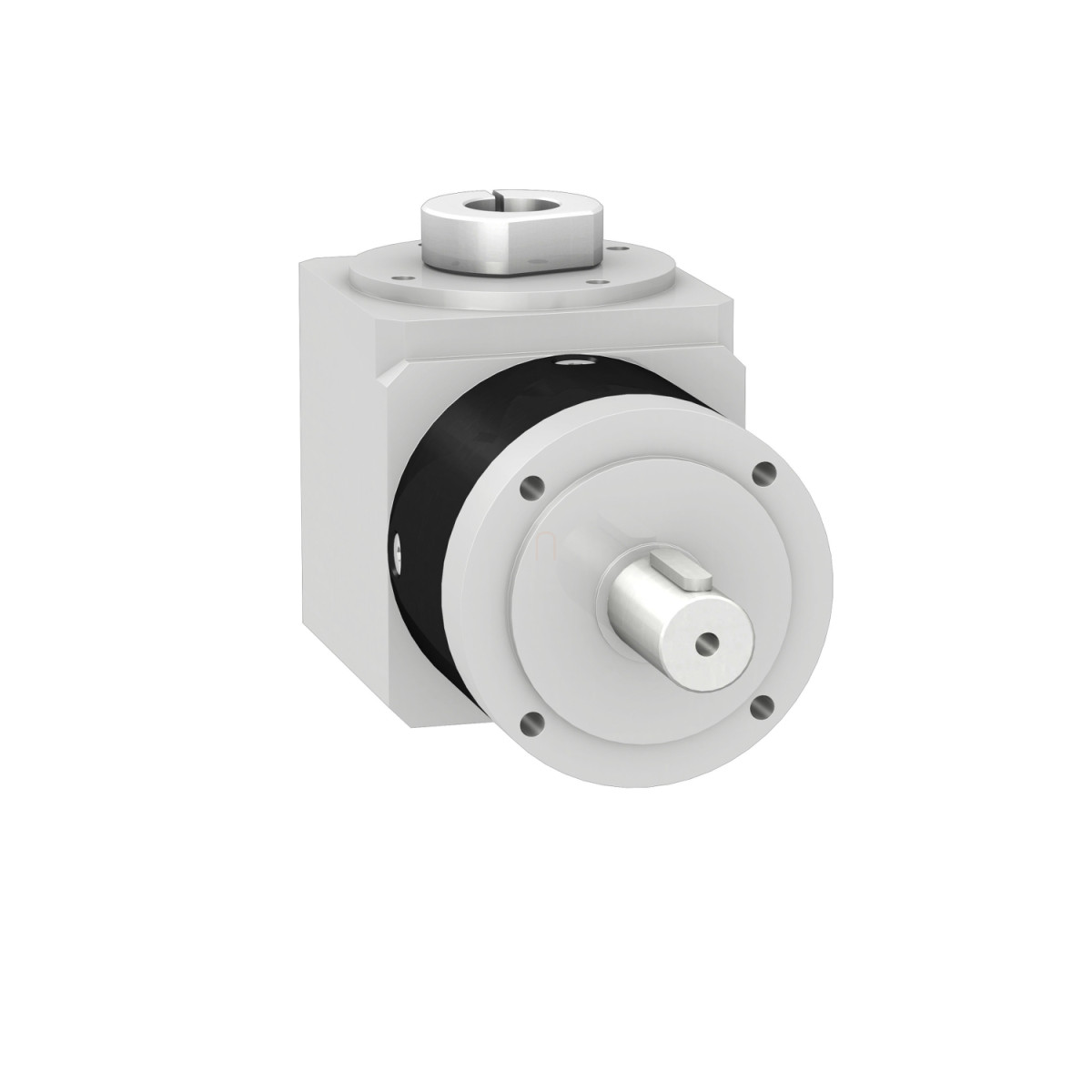

A Schneider Electric Lexium SD3 - GBY060012K egy kiváló minőségű merőleges hajtómű, amely különösen precíz és megbízható megoldást kínál ipari automatizálási alkalmazásokhoz. Ez az egyenes fogazású bolygókerekes hajtómű ideális választás olyan projektekhez, ahol a kompakt kialakítás és a nagy teljesítmény egyaránt követelmény.
A GBY060012K hajtómű 60 mm-es külső átmérővel rendelkezik, 12:1 áttételi aránnyal, amely pontos mozgásvezérlést biztosít. A maximum 18 ívperc torziórezgési holtjáték és a 2,5 Nm/arcmin torziós merevség kiváló precizitást garantál, miközben a 44 Nm folyamatos kimeneti nyomaték és a 70 Nm maximális kimeneti nyomaték (100 rpm-nél, 30°C-on) elegendő erőt biztosít a legtöbb alkalmazáshoz. A hajtómű 89%-os hatásfokkal működik, ami energiahatékony működést tesz lehetővé hosszú távon is.
A GBY sorozatú hajtómű rendkívül sokoldalú, hiszen kompatibilis a Schneider Electric Lexium termékcsalád számos tagjával, beleértve a Lexium 52, Lexium SD3, Lexium ILA, Lexium 32, Lexium 62, Lexium 62 ILM, Lexium ILS és Lexium ILE típusokat. Emellett számos szervomotorral is használható, mint például a BMH (70 mm), BSH (55 mm és 70 mm), BRS3, ILE (66 mm), ILA (57 mm), ILS (57 mm), SH3, MH3 és ILM típusú motorok különböző motor stacks konfigurációival. Ez a széles kompatibilitási kör jelentősen növeli a hajtómű felhasználási lehetőségeit és rugalmasságát.
A GBY060012K fekete eloxált alumínium házzal rendelkezik, tengelye C45 anyagból készül. Az élettartamra kent kialakítás (lubricated for life) minimalizálja a karbantartási igényt, ami különösen előnyös folyamatos üzemű ipari környezetben. A hajtómű bármilyen pozícióban felszerelhető, ami tovább növeli a beépítési rugalmasságot. A 30000 órás élettartam (100 rpm, 30°C mellett) hosszú távú, megbízható működést biztosít ipari alkalmazásokban.
A mechanikai paraméterek tekintetében a GBY060012K képes elviselni 340 N radiális erőt (Fr) és 450 N axiális erőt (Fa) 100 rpm fordulatszámon, 30000 órás élettartam mellett, 30°C hőmérsékleten. A hajtómű tehetetlenségi nyomatéka 0,24 kg.cm², bemeneti átmérője 14 mm, belső hossza 124,5 mm. A terhelés nélküli nyomatéka mindössze 0,05 Nm, ami energiatakarékos működést eredményez. A tengelykimenet IP54-es védelemmel rendelkezik, így megfelelő védelmet nyújt por és nedvesség ellen. A működési hőmérséklet-tartomány -25°C és +90°C között van, ami széleskörű környezeti feltételek melletti használatot tesz lehetővé. A zajszint 70 dB 1 méteren, terhelés nélkül, ami ipari környezetben elfogadható érték.
GBY060012K hajtómű műszaki adatok
Főbb jellemzők
Termékcsalád kompatibilitás: Lexium 52, Lexium SD3, Lexium ILA, Lexium 32, Lexium 62, Lexium 62 ILM, Lexium ILS, Lexium ILE
Hajtómű típus: Egyenes fogazású
Termék típusa: Merőleges bolygókerekes hajtómű
Eszköz rövid neve: GBY
Hajtómű külső átmérője: 60 mm
Áttételi arány: 12:1
Kompatibilis termékek
BMH (70 mm, 1 motor stacks), BSH (55 mm, 1-3 motor stacks), BSH (70 mm, 1 motor stacks), BRS3, ILE (66 mm, 1-2 motor stacks), ILA (57 mm, 1-2 motor stacks), ILS (57 mm, 1-3 motor stacks), SH3, MH3, ILM
Műszaki adatok
Maximális torziórezgési holtjáték: 18 ívperc
Torziós merevség: 2,5 Nm/ívperc
Ház színe: Fekete
Ház anyaga: Fekete eloxált alumínium
Tengely anyaga: C 45
További információ: Élettartamra kent
Élettartam: 30000 óra 100 rpm-nél, 30°C-on
Szerelési pozíció: Bármely pozíció
Hatékonyság: 89%
Maximális radiális erő (Fr): 340 N 100 rpm-nél, a kimeneti tengelytől mért középtávolságra alkalmazott erő 30000 óra alatt 30°C-on
Maximális axiális erő (Fa): 450 N 100 rpm-nél, 30000 óra alatt 30°C-on
Tehetetlenségi nyomaték: 0,24 kg.cm²
Folyamatos kimeneti nyomaték: 44 Nm 100 rpm-nél 30°C-on
Maximális kimeneti nyomaték: 70 Nm 100 rpm-nél 30°C-on
Bemeneti átmérő: 14,0 mm
Terhelés nélküli futási nyomaték: 0,05 Nm
Belső hossz: 124,5 mm
Környezeti adatok
Zajszint: 70 dB 1 méteren, terhelés nélkül
IP védettségi fokozat: Tengelykimenet: IP54
Üzemi környezeti hőmérséklet: -25...90°C
