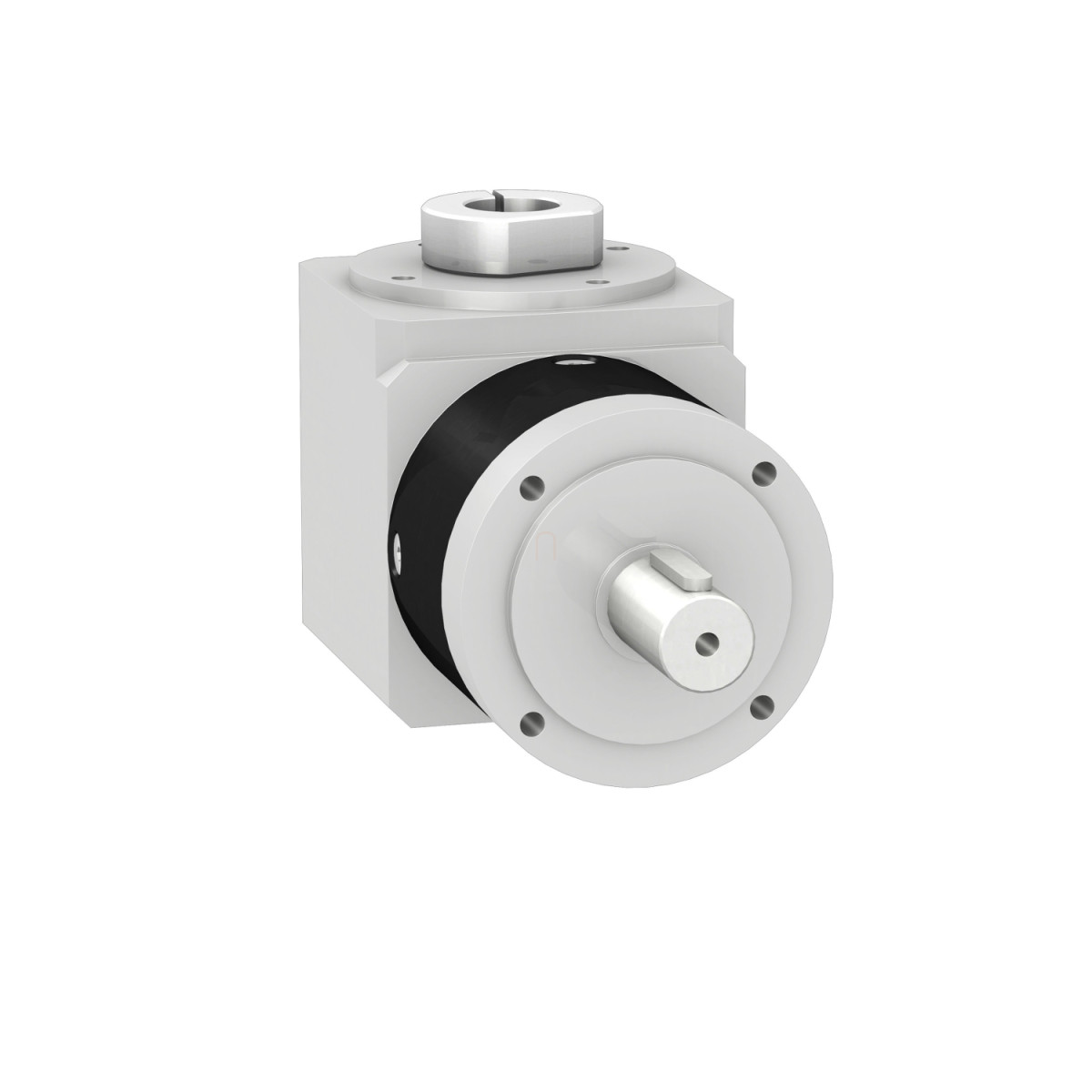

A Schneider Electric GBY060008K cikkszámú, merőleges hajtóműve kiváló megoldást kínál ipari automatizálási rendszerek számára, ahol kompakt felépítés mellett nagy teljesítmény szükséges. Ez az egyenes fogú szöghajtómű 8:1 áttétellel rendelkezik, és kiválóan alkalmazható a Lexium termékcsalád különböző szervomotorjaival, beleértve a Lexium 52, ILS, 32, 62 ILM, SD3, ILA és 62 sorozatokat.
A hajtómű 60 mm-es külső átmérővel rendelkezik, ami lehetővé teszi a helytakarékos beépítést. A 16 ívperc maximális torziós holtjáték rendkívül pontos pozicionálást tesz lehetővé, míg a 2,3 N.m/ívperc torziós merevség biztosítja a stabil működést még nagy terhelések esetén is. A GBY060008K folyamatos kimeneti nyomatéka 18 N.m 100 rpm-nél 30°C-on, míg maximális kimeneti nyomatéka eléri a 29 N.m-t ugyanezen feltételek mellett.
A hajtómű háza fekete eloxált alumíniumból készült, ami könnyű súlyt és kiváló korrózióállóságot biztosít. A tengely anyaga C45 acél, amely megfelelő szilárdságot és tartósságot garantál hosszú távú használat során. A termék élettartama kimagasló, 30.000 üzemóra 100 rpm fordulatszámon, 30°C környezeti hőmérsékleten. További előny, hogy a hajtómű élettartamra kenéssel ellátott, így nem igényel rendszeres karbantartást ebből a szempontból.
A GBY060008K szöghajtómű kompatibilis számos motorcsaláddal, köztük a BSH (55 mm, 1-3 motor stacks), BSH (70 mm, 1 motor stacks), BRS3, ILA (57 mm, 1-2 motor stacks), ILS (57 mm, 1-3 motor stacks), SH3, MH3 és ILM típusokkal. A sokoldalú felszerelhetőség érdekében bármilyen pozícióban rögzíthető, ami nagy rugalmasságot biztosít a rendszertervezés során. A hajtómű hatásfoka kiemelkedő, 89%, ami energiahatékony működést tesz lehetővé.
A GBY060008K teherbírása is figyelemre méltó: 340 N radiális erőt képes elviselni a kimeneti tengely középtávolságán 100 rpm-nél, valamint 450 N axiális erőt 100 rpm-nél, mindkettőt 30.000 óra élettartam mellett, 30°C-on. A hajtómű tehetetlenségi nyomatéka 0,24 kg.cm², amely alacsony értéknek számít, és kedvező a dinamikus alkalmazásoknál. A bemeneti tengely átmérője 14 mm, míg a hajtómű belső hossza 112,5 mm.
Környezeti tulajdonságai tekintetében a GBY060008K zajszintje mindössze 70 dB 1 méter távolságból, terhelés nélkül. A kimeneti tengely IP54-es védelemmel rendelkezik, ami megfelelő por- és fröccsenő víz elleni védelmet biztosít. A hajtómű rendkívül széles hőmérsékleti tartományban, -25°C és 90°C között működőképes, ami lehetővé teszi használatát különböző ipari környezetekben. Részletes méretrajzok és a szervo motor adaptációs készlettel való használat pontos specifikációi segítik a megfelelő beépítést, amelyek milliméterben és hüvelykben is megadásra kerültek a műszaki dokumentációban.
Schneider Electric Lexium SD3 - GBY060008K -merőleges hajtómű, 60 mm, 8:1, szervomotorokhoz műszaki adatok
Fő jellemzők
Kompatibilis termékcsaládok: Lexium 52, Lexium ILS, Lexium 32, Lexium 62 ILM, Lexium SD3, Lexium ILA, Lexium 62
Hajtómű típusa: Egyenes fogú
Termék típusa: Szöghajtómű bolygóműves kivitelben
Eszköz rövid neve: GBY
Hajtómű külső átmérője: 60 mm
Áttételi arány: 8:1
Műszaki adatok
Maximális torziós holtjáték: 16 ívperc
Torziós merevség: 2,3 N.m/ívperc
Ház színe: Fekete
Ház anyaga: Fekete eloxált alumínium
Tengely anyaga: C 45
Kiegészítő információ: Élettartamra kenve
Élettartam órában: 30000 óra 100 rpm-nél 30 °C-on
Szerelési pozíció: Bármilyen pozíció
Hatásfok: 89,0 %
Maximális radiális erő Fr: 340 N 100 rpm-nél, a kimeneti tengely közepére ható erő 30000 óra alatt 30 °C-on
Maximális axiális erő Fa: 450 N 100 rpm-nél, 30000 óra alatt 30 °C-on
Tehetetlenségi nyomaték: 0,24 kg.cm²
Folyamatos kimeneti nyomaték: 18 N.m 100 rpm-nél 30 °C-on
Maximális kimeneti nyomaték: 29 N.m 100 rpm-nél 30 °C-on
Bemeneti átmérő: 14,0 mm
Terhelés nélküli futási nyomaték: 0,05 N.m
Kompatibilitási kód: GBY
Belső hossz: 112,5 mm
Környezeti jellemzők
Zajszint: 70 dB 1 m-nél, terhelés nélkül
IP védettségi fokozat: Kimeneti tengely: IP54
Üzemi környezeti hőmérséklet: -25...90 °C
