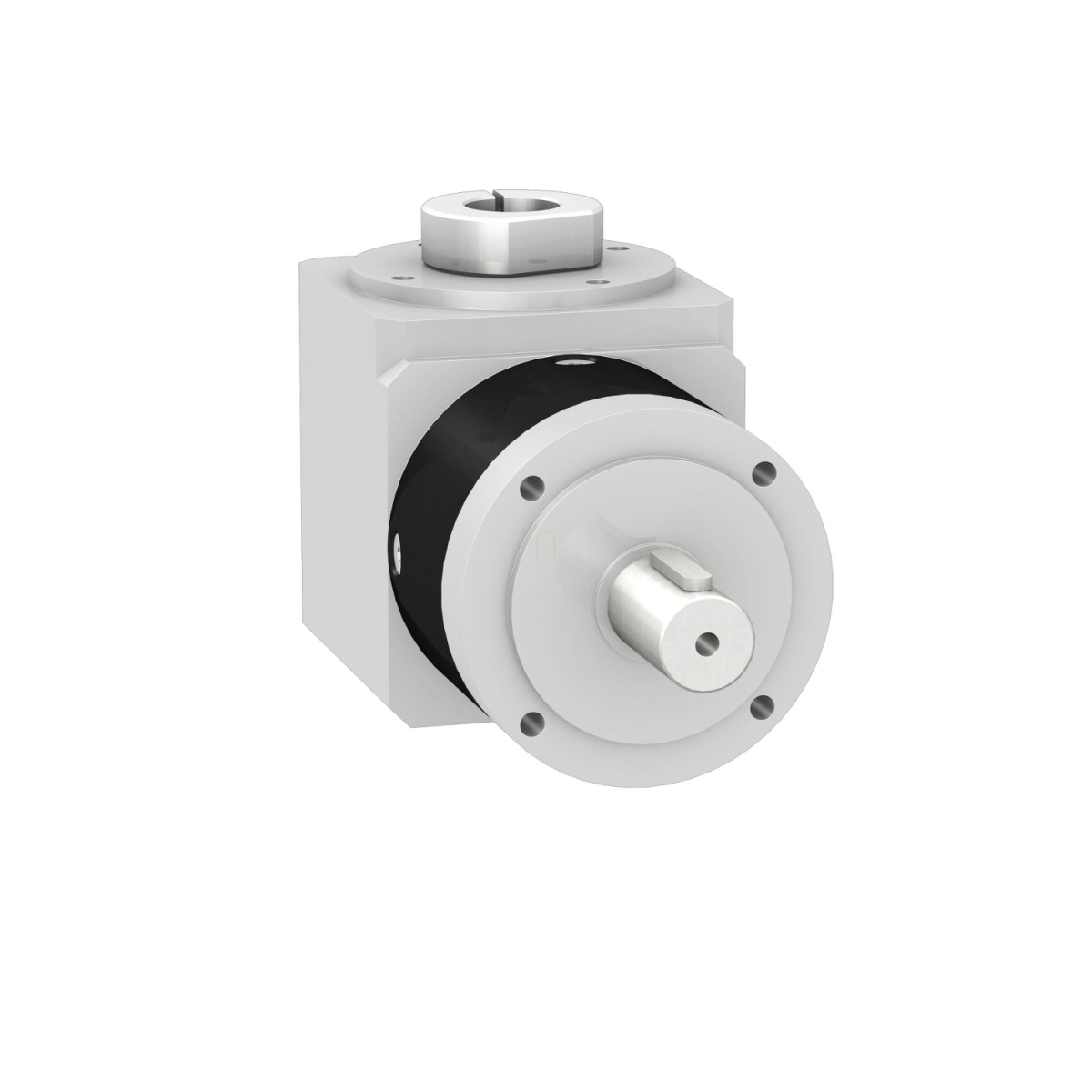

Schneider Electric Lexium SD3 - GBY060005K - merőleges hajtómű, 60 mm, 5:1, szervomotorokhoz
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A GBY060005K modell kiemelkedő kompatibilitást mutat számos Schneider Electric szervomotor családdal, beleértve a Lexium 62, Lexium ILS, Lexium SD3, Lexium ILA, Lexium 32, Lexium 62 ILM és Lexium 52 sorozatokat. Részletesebben, a hajtómű tökéletesen illeszkedik különböző motorméretekhez, mint például a BMH (70 mm, 1-2 motor stacks), BSH (55 mm és 70 mm, 1-3 motor stacks), ILA (57 mm, 1-2 motor stacks), ILS (57 mm, 1-3 motor stacks), valamint BRS3, SH3, MH3 és ILM motorokhoz. Ez a széles kompatibilitási spektrum rendkívül rugalmassá teszi a hajtómű alkalmazhatóságát különféle automatizálási projektekben.
A GBY060005K hajtómű műszaki paraméterei lenyűgözőek: 24 Nm folyamatos kimeneti nyomatékot biztosít 100 rpm fordulatszám mellett 30°C környezeti hőmérsékleten, míg a maximális kimeneti nyomaték elérheti a 38 Nm-t is ugyanezen körülmények között. A hajtómű precizitását jellemzi a maximum 16 ívperc torzióslazaság és a 2,3 Nm/ívperc torziós merevség. A hajtómű hatékonysága 89%, ami kiváló energiaátviteli arányt jelent. A termék élettartama 30 000 üzemóra 100 rpm fordulatszám és 30°C hőmérséklet mellett, ami hosszú távú megbízhatóságot biztosít ipari környezetben is. A hajtómű élettartamra kenéssel rendelkezik, így karbantartási igénye minimális.
A GBY060005K teherbírása is figyelemreméltó: 340 N maximális radiális erőt képes elviselni (a kimeneti tengely középpontjától mérve) és 450 N axiális erőt, mindkét esetben 100 rpm fordulatszám mellett, 30 000 óra üzemidőre tervezve 30°C hőmérsékleten. A hajtómű házának anyaga fekete eloxált alumínium, míg a tengely C45 acélból készült, ami biztosítja a tartósságot és a könnyű súlyt – a termék mindössze 1,7 kg tömegű. A 112,5 mm-es belső hossz és a 60 mm-es külső átmérő kompakt kialakítást eredményez.
A hajtómű környezeti paraméterei is figyelemre méltóak: -25°C és 90°C közötti üzemi hőmérséklet-tartományban használható, a kimeneti tengely IP54 védelmi fokozattal rendelkezik, és terhelés nélküli zajszintje mindössze 70 dB 1 méter távolságból mérve. A bemeneti tengely átmérője 14 mm, a terhelés nélküli futási nyomaték pedig 0,05 Nm. A hajtómű tehetetlenségi nyomatéka 0,24 kg·cm², ami gyors reagálást tesz lehetővé pozicionálási alkalmazásokban. A beépítési pozíció tetszőleges, így a GBY060005K bármilyen térbeli orientációban felszerelhető, ami növeli a felhasználás rugalmasságát különböző gépészeti konstrukciókban.
Schneider Electric Lexium SD3 - GBY060005K -merőleges hajtómű, 60 mm, 5:1, szervomotorokhoz műszaki adatok
Főbb jellemzők
Hajtómű típus: Egyenes fogaskerekekkel szerelt merőleges bolygóműves hajtómű
Külső átmérő: 60 mm
Áttételi arány: 5:1
Eszköz rövid neve: GBY
Maximális torziós hézag: 16 ívperc
Folyamatos kimeneti nyomaték: 24 N.m 100 rpm-nél és 30°C-on
Maximális kimeneti nyomaték: 38 N.m 100 rpm-nél és 30°C-on
Kompatibilitás
Kompatibilis a következő Schneider Electric motorcsaládokkal:
- Lexium 62
- Lexium ILS
- Lexium SD3
- Lexium ILA
- Lexium 32
- Lexium 62 ILM
- Lexium 52
Részletes termékkompatibilitás:
- BMH (70 mm, 1 motor stacks)
- BMH (70 mm, 2 motor stacks)
- BSH (55 mm, 1 motor stacks)
- BSH (55 mm, 2 motor stacks)
- BSH (55 mm, 3 motor stacks)
- BSH (70 mm, 1 motor stacks)
- BSH (70 mm, 2 motor stacks)
- BRS3
- ILA (57 mm, 1 motor stacks)
- ILA (57 mm, 2 motor stacks)
- ILS (57 mm, 1 motor stacks)
- ILS (57 mm, 2 motor stacks)
- ILS (57 mm, 3 motor stacks)
- SH3
- MH3
- ILM
Mechanikai specifikáció
Torziós merevség: 2.3 N.m/ívperc
Ház színe: Fekete
Ház anyaga: Fekete eloxált alumínium
Tengely anyaga: C 45
Kiegészítő információ: Élettartamra kent
Élettartam: 30000 óra 100 rpm-nél és 30°C-on
Szerelési pozíció: Bármilyen pozíció
Hatékonyság: 89.0%
Maximális radiális erő Fr: 340 N 100 rpm-nél, a kimeneti tengely középtávolságára ható erő 30000 óra alatt 30°C-on
Maximális axiális erő Fa: 450 N 100 rpm-nél, 30000 óra alatt 30°C-on
Tehetetlenségi nyomaték: 0.24 kg.cm²
Bemeneti átmérő: 14.0 mm
Terhelés nélküli futási nyomaték: 0.05 N.m
Belső hossz: 112.5 mm
Környezeti adatok
Zajszint: 70 dB 1 m-nél, terhelés nélkül
IP védelmi fokozat: Tengely kimenet: IP54
Üzemi hőmérséklet-tartomány: -25...90°C
Méretek
a2: 112.5 mm
a3: 35 mm
a4: 30 mm
a5: 2.5 mm
h: 16 mm
g: 5 mm
Ø1: 60 mm
Ø2: 40 h7 mm
Ø3: 14 h7 mm
Ø4: M5 x 8
Ø5: 52 mm
a6: 80.3 mm
