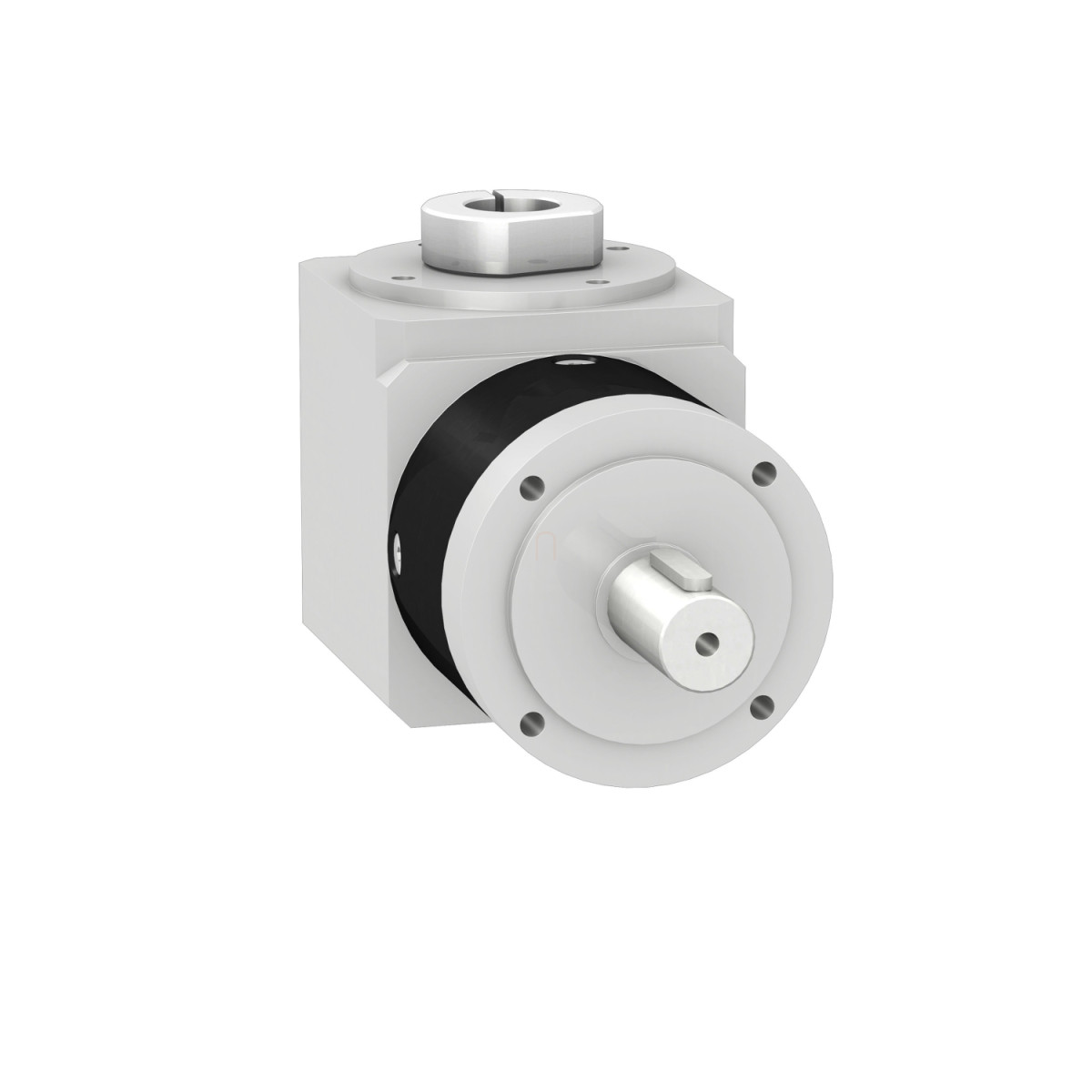

A Schneider Electric GBY060003K típusú merőleges hajtómű egy kiváló minőségű, egyenes fogazású szöghajtómű, amely tökéletes megoldást nyújt a komplex mozgásvezérlési alkalmazásokhoz. Ez a 60 mm külső átmérővel rendelkező kompakt hajtómű elsősorban a Lexium sorozatú szervomotor rendszerekkel való használatra lett optimalizálva, ideális választás precíziós mozgatási feladatokhoz.
A GBY060003K hajtómű 3:1 áttételi aránnyal rendelkezik, amely ideális egyensúlyt teremt a sebesség és a nyomaték között. A maximum 16 ívperc torzióreakció-mentes működést biztosít, miközben 14 Nm folyamatos kimeneti nyomatékot képes átadni 100 rpm fordulatszámon, 30°C-os környezeti hőmérsékleten. Csúcsterhelés esetén ez az érték akár 22 Nm-re is növelhető. A hajtómű kiemelkedő 89%-os hatásfokkal üzemel, ami energia-megtakarítást jelent a hosszú távú működés során.
A termék széles kompatibilitási spektrummal rendelkezik, együttműködik a Lexium 32, 52, ILS, ILA, 62 ILM, SD3 és 62 motorcsaládokkal, valamint különböző motorstackekkel, beleértve a BMH, BSH, BRS3, ILA, ILS, SH3, MH3 és ILM sorozatokat. A fekete eloxált alumínium házban elhelyezett hajtómű C45 anyagból készült tengellyel rendelkezik, amely maximális tartósságot és megbízhatóságot biztosít. A 2,3 Nm/ívperc torziós merevség stabil és pontos pozicionálást tesz lehetővé.
A GBY060003K élettartama 30000 óra 100 rpm fordulatszám és 30°C-os környezeti hőmérséklet mellett. A hajtómű élettartam-kenéssel van ellátva, így nem igényel karbantartást. A maximális radiális erő 340 N, míg a maximális axiális terhelhetőség 450 N lehet (100 rpm fordulatszám mellett). A termék IP54 védelmi fokozattal rendelkezik a kimeneti tengelynél, és -25°C-tól +90°C-ig terjedő hőmérséklettartományban használható. A zajszintje terhelés nélkül mindössze 70 dB 1 méteres távolságból mérve.
Schneider Electric Lexium SD3 - GBY060003K -merőleges hajtómű, 60 mm, 3:1, szervomotorokhoz műszaki adatok
Általános műszaki adatok
Terméktípus: Merőleges planetáris hajtómű
Hajtómű típusa: Egyenes fogazású
Rövid terméknév: GBY
Külső átmérő: 60 mm
Áttételi arány: 3:1
Ház színe: Fekete
Ház anyaga: Fekete eloxált alumínium
Tengely anyaga: C45
Nettó tömeg: 1,7 kg
Teljesítmény jellemzők
Maximális torziós holtjáték: 16 ívperc
Torziós merevség: 2,3 Nm/ívperc
Folyamatos kimeneti nyomaték: 14 Nm 100 rpm-nél, 30°C-on
Maximális kimeneti nyomaték: 22 Nm 100 rpm-nél, 30°C-on
Üresjárati nyomaték: 0,05 Nm
Tehetetlenségi nyomaték: 0,24 kg.cm²
Hatásfok: 89%
Kompatibilitás
Kompatibilis sorozatok: Lexium 32, Lexium 52, Lexium ILS, Lexium ILA, Lexium 62 ILM, Lexium SD3, Lexium 62
Termék kompatibilitás: BMH (70 mm, 1-2 motorstack), BSH (55 mm, 1-3 motorstack), BSH (70 mm, 1-2 motorstack), BRS3, ILA (57 mm, 1-2 motorstack), ILS (57 mm, 1-3 motorstack), SH3, MH3, ILM
Mechanikai jellemzők
Bemeneti átmérő: 14,0 mm
Belső hossz: 112,5 mm
Maximális radiális erő Fr: 340 N 100 rpm-nél, a kimeneti tengelytől középtávolságra alkalmazott erő esetén, 30000 óra, 30°C
Maximális axiális erő Fa: 450 N 100 rpm-nél, 30000 óra, 30°C
Környezeti adatok
Zajszint: 70 dB 1 m-nél, terhelés nélkül
IP védettségi fokozat: Kimeneti tengely: IP54
Üzemi környezeti hőmérséklet: -25...90°C
Szerelési helyzet: Bármely pozíció
Élettartam: 30000 óra 100 rpm-nél, 30°C-on
További információ: Élettartam-kenéssel ellátva
