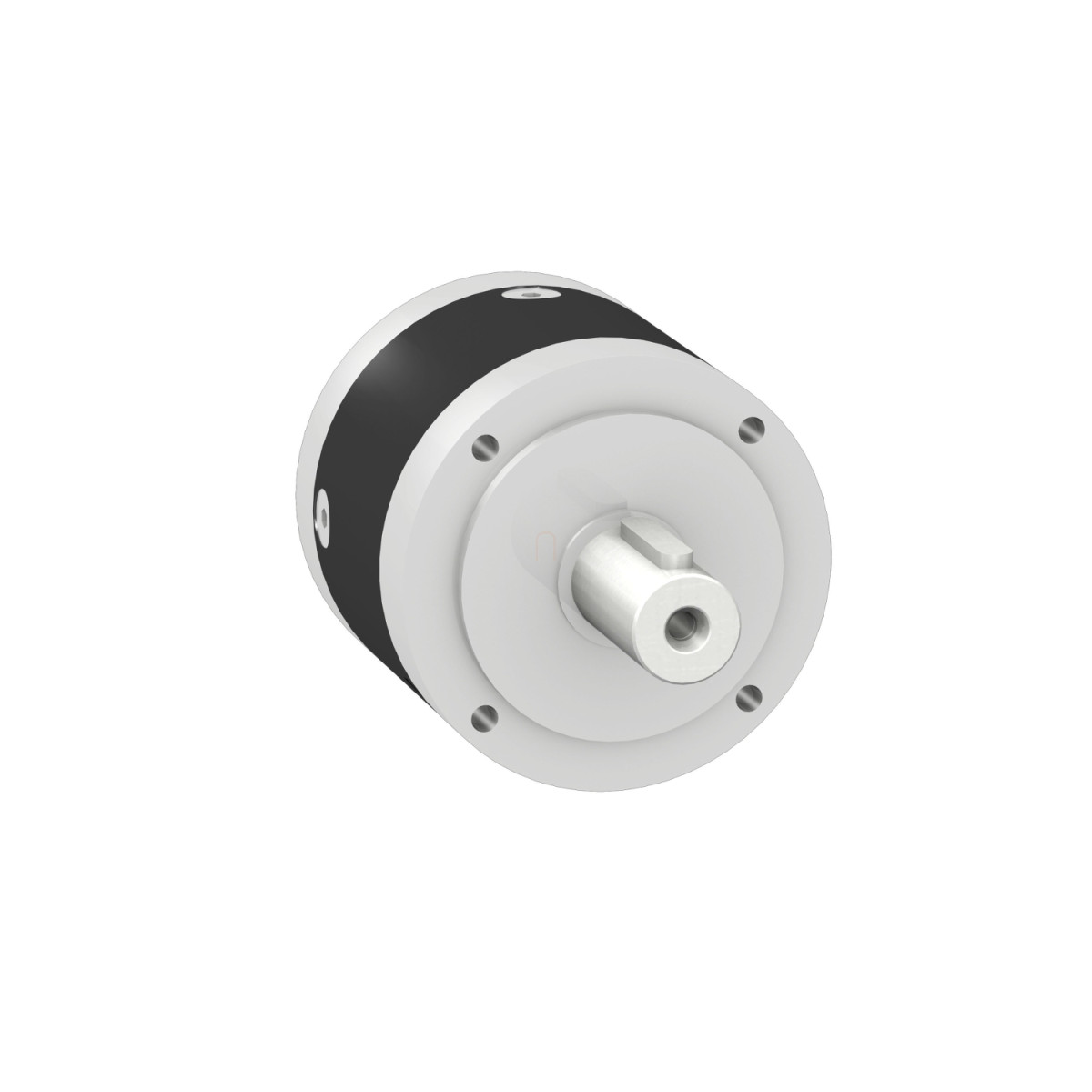

A Schneider Electric Lexium SD3 - GBX120025K egyenes fogazású, planetáris hajtómű, amely kifejezetten szervo motorokhoz lett tervezve. Ez a precíziós hajtómű ideális választás ipari automatizálási és mozgásvezérlési alkalmazásokhoz, ahol pontos pozicionálás és nagy nyomaték szükséges. A GBX120025K modell 25:1 áttételi aránnyal rendelkezik, ami lehetővé teszi a bemeneti fordulatszám jelentős csökkentését, miközben a nyomatékot megnöveli.
A hajtómű számos Lexium szervomotor családdal kompatibilis, beleértve a Lexium 62 ILM, Lexium SD3, Lexium 52, Lexium 32, Lexium 62, Lexium 28 és Lexium 32i szériákat. Ezen túlmenően különböző motorokkal való párosításra alkalmas, mint például BMI (70 mm, 2 vagy 3 motor stacks), BMH (70 mm vagy 100 mm), BSH (70 mm vagy 100 mm), BRS3, BCH2 (100 mm vagy 130 mm), SH3, MH3 és ILM típusú motorok. Ez a széles kompatibilitási tartomány rendkívül sokoldalú eszközzé teszi a gyártósorokon és automatizált rendszerekben.
A GBX120025K kiváló műszaki paraméterekkel rendelkezik. A maximális torziós játéka mindössze 9 ívperc, torziós merevsége 13 N.m/ívperc, ami kiváló precizitást biztosít a mozgásvezérlési alkalmazásokban. A hajtómű 97%-os hatásfokkal működik, ami energiahatékony működést eredményez. A folyamatos kimeneti nyomatéka 230 N.m 100 rpm-nél és 30°C-on, míg a maximális kimeneti nyomaték eléri a 368 N.m-t ugyanilyen körülmények között. A hajtómű élettartama 30000 óra 100 rpm fordulatszámon és 30°C környezeti hőmérsékleten. A GBX120025K bármilyen pozícióban felszerelhető, ami nagy rugalmasságot biztosít a tervezők számára. A maximális radiális erő (Fr) 1500 N 100 rpm-nél, amikor az erő a kimeneti tengely közepére hat, míg a maximális axiális erő (Fa) 2100 N 100 rpm-nél.
A hajtómű külső átmérője 120 mm, belső hossza 126,5 mm, bemeneti átmérője 24,0 mm. A hajtómű fekete eloxált alumínium házban található, tengelyanyaga C45 acél. A termék életre szólóan kent, így karbantartási igénye minimális. A tehetetlenségi nyomatéka 1,633 kg.cm², terhelés nélküli futási nyomatéka pedig 0,3 N.m. Védelmi fokozata IP54 a tengelykinél, zajszintje mindössze 65 dB 1 méter távolságban terhelés nélkül. Működési hőmérséklet-tartománya -25°C-tól 90°C-ig terjed, ami széles körű alkalmazhatóságot biztosít különböző környezeti feltételek mellett.
Schneider Electric Lexium SD3 - GBX120025K -hajtómű, 120 mm, 25:1, szervomotorhoz műszaki adatok
Fő tulajdonságok
Termék típusa: Planetáris hajtómű, egyenes fogazású
Kompatibilitás: Lexium 62 ILM, Lexium SD3, Lexium 52, Lexium 32, Lexium 62, Lexium 28, Lexium 32i
Motor kompatibilitás: BMI (70 mm, 2-3 motor stacks), BMH (70 mm, 3 motor stacks; 100 mm, 1 motor stacks), BSH (70 mm, 3 motor stacks; 100 mm, 1 motor stacks), BRS3, BCH2 (100 mm és 130 mm, 1 motor stacks), SH3, MH3, ILM
Hajtómű külső átmérő: 120 mm
Áttételi arány: 25:1
Műszaki paraméterek
Maximális torziós játék: 9 ívperc
Torziós merevség: 13 N.m/ívperc
Hatásfok: 97%
Folyamatos kimeneti nyomaték: 230 N.m (100 rpm, 30°C)
Maximális kimeneti nyomaték: 368 N.m (100 rpm, 30°C)
Maximális radiális erő (Fr): 1500 N (100 rpm, a kimeneti tengely középpontjánál)
Maximális axiális erő (Fa): 2100 N (100 rpm, 30°C)
Tehetetlenségi nyomaték: 1,633 kg.cm²
Terhelés nélküli futási nyomaték: 0,3 N.m
Fizikai tulajdonságok
Ház színe: Fekete
Ház anyaga: Fekete eloxált alumínium
Tengely anyaga: C45
Belső hossz: 126,5 mm
Bemeneti átmérő: 24,0 mm
Üzemeltetési feltételek
Élettartam: 30000 óra (100 rpm, 30°C)
Szerelési pozíció: Bármely pozíció
Kenés: Élettartamra kent
Zajszint: 65 dB (1 m, terhelés nélkül)
IP védettségi fokozat: IP54 (tengelykimenet)
Üzemi környezeti hőmérséklet: -25...90°C
