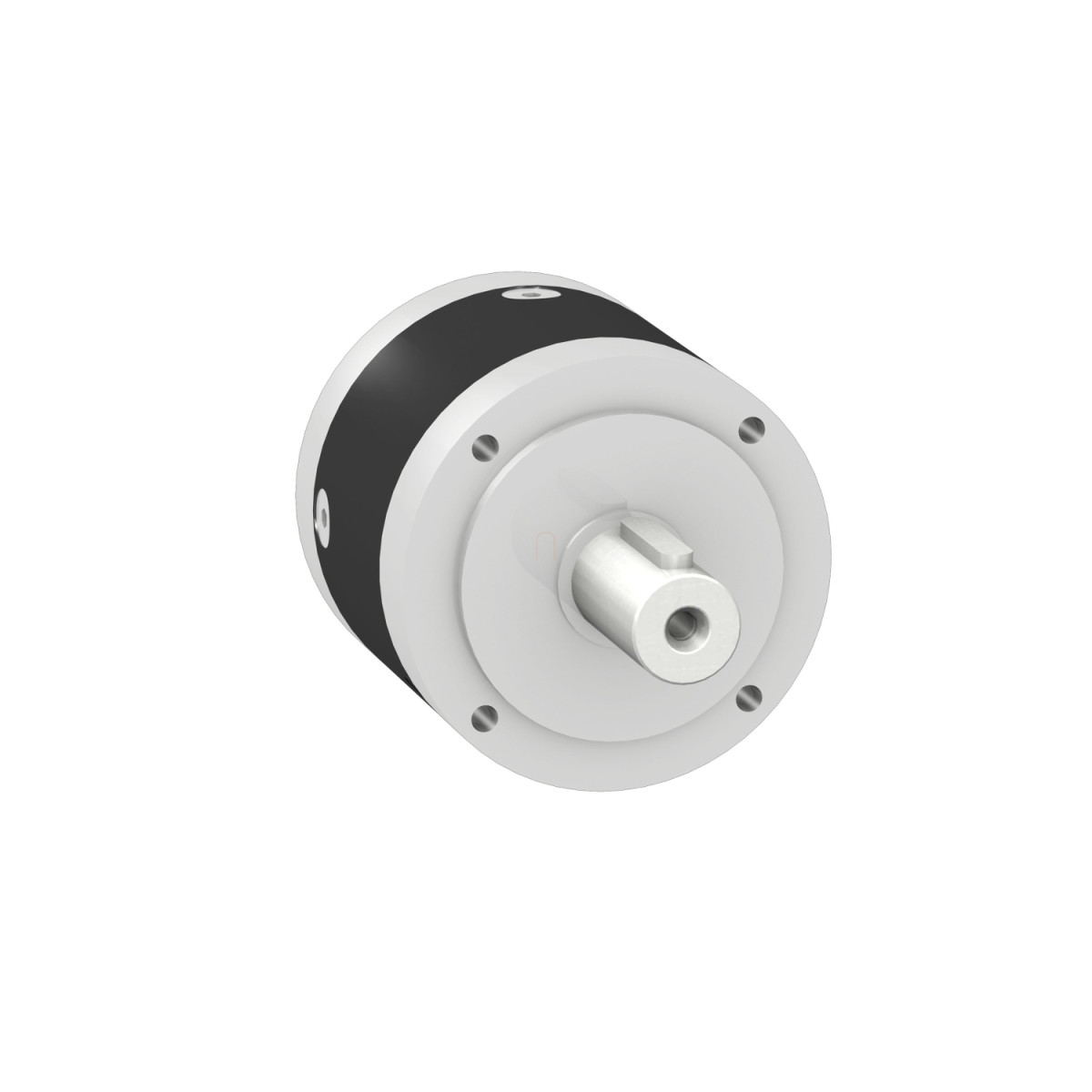

A Schneider Electric GBX120020K típusú, egyenes fogú bolygóműves hajtómű egy professzionális ipari megoldás, amely kiváló teljesítményt és megbízhatóságot nyújt a precíziós mozgásszabályozási alkalmazásokban. Ez a 120 mm külső átmérőjű hajtómű 20:1 áttételi aránnyal rendelkezik, amely optimális sebességcsökkentést és nyomatéknövelést biztosít különböző ipari automatizálási feladatok során.
A GBX sorozatú hajtómű széles körben kompatibilis a Schneider Electric szervomotor-családjaival, így tökéletesen illeszkedik a Lexium 32, Lexium SD3, Lexium 32i, Lexium 28, Lexium 52, Lexium 62 ILM és Lexium 62 rendszerekhez. Ezen túlmenően kompatibilis számos motorsorozattal, mint a BMI, BMH, BSH, BRS3, BCH2, SH3, MH3 és ILM különböző méretvariációkkal, ami kivételes rugalmasságot biztosít a rendszertervezés során. A GBX120020K hajtómű legnagyobb előnye a 9 ívperc maximális torziós holtjáték, amely kiemelkedő pozicionálási pontosságot tesz lehetővé a legigényesebb alkalmazásokban is. A 13 Nm/ívperc torziós merevség kiváló stabilitást biztosít terhelés alatt is.
A hajtómű lenyűgöző műszaki paraméterei között szerepel a 260 Nm folyamatos kimeneti nyomaték és a 416 Nm maximális kimeneti nyomaték, mindkettő 100 rpm fordulatszámon, 30°C üzemi hőmérsékleten. A 97%-os hatásfok kiemelkedőnek számít ebben a kategóriában, ami hatékony energiafelhasználást és alacsonyabb üzemeltetési költségeket eredményez. A 30.000 órás élettartam 100 rpm fordulatszámon és 30°C hőmérsékleten kivételes tartósságot garantál. A hajtómű élettartamra kenéssel van ellátva, ami minimálisra csökkenti a karbantartási igényeket. A 1.633 kg·cm² tehetetlenségi nyomaték optimális dinamikus teljesítményt biztosít, különösen a gyakori indítás-leállítás ciklusokkal működő alkalmazásokban. A hajtómű maximális radiális terhelhetősége 1500 N, maximális axiális terhelhetősége pedig 2100 N 100 rpm fordulatszámon, 30.000 órás élettartam mellett.
A GBX120020K műszaki kivitelezése is figyelemre méltó. A fekete eloxált alumínium ház könnyű, de robusztus konstrukciót biztosít, míg a C45 anyagból készült tengely kiváló mechanikai tulajdonságokkal rendelkezik. Az IP54-es védettségi fokozat a kimeneti tengelynél megfelelő védelmet nyújt por és fröccsenő víz ellen. A hajtómű bármilyen helyzetben szerelhető, ami maximális rugalmasságot biztosít a gépek tervezésénél. A termék 65 dB zajszintje 1 méteren, terhelés nélkül mérve viszonylag csendes működést tesz lehetővé ipari környezetben. A hajtómű 24 mm-es bemeneti átmérővel és 126,5 mm-es belső hosszúsággal rendelkezik. Üresjárati nyomatéka mindössze 0,3 Nm, ami hatékony energiafelhasználást jelez. A GBX120020K széles, -25°C és +90°C közötti üzemi hőmérséklet-tartománya alkalmassá teszi szélsőséges környezeti feltételek közötti használatra is.
Schneider Electric Lexium SD3 - GBX120020K -hajtómű, 120 mm, 20:1, szervomotorhoz műszaki adatok
Főbb jellemzők
Termékcsalád kompatibilitás: Lexium 32, Lexium SD3, Lexium 32i, Lexium 28, Lexium 52, Lexium 62 ILM, Lexium 62
Hajtómű típusa: Egyenes fogú
Termék vagy komponens típusa: Bolygóműves hajtómű
Eszköz rövid neve: GBX
Hajtómű külső átmérője: 120 mm
Áttételi arány: 20:1
Kompatibilitás
BMI (100 mm, 2 motorstacks), BMI (100 mm, 3 motorstacks), BMH (100 mm, 2 motorstacks), BMH (100 mm, 3 motorstacks), BSH (100 mm, 2 motorstacks), BSH (100 mm, 3 motorstacks), BRS3, BCH2 (100 mm, 1 motorstacks), BCH2 (100 mm, 2 motorstacks), BCH2 (130 mm, 1 motorstacks), SH3, MH3, ILM
Kiegészítő adatok
Maximális torziós holtjáték: 9 ívperc
Torziós merevség: 13 Nm/ívperc
Ház színe: Fekete
Ház anyaga: Fekete eloxált alumínium
Tengely anyaga: C 45
További információk: Élettartamra kenéssel ellátva
Élettartam órákban: 30000 óra 100 fordulat/perc mellett 30 °C-on
Szerelési helyzet: Bármilyen pozíció
Hatásfok: 97.0 %
Maximális radiális erő Fr: 1500 N 100 fordulat/percnél, erő a kimeneti tengely közepén alkalmazva 30000 órán keresztül 30 °C-on
Maximális axiális erő Fa: 2100 N 100 fordulat/percnél, 30000 órán keresztül 30°C-on
Tehetetlenségi nyomaték: 1.633 kg.cm²
Folyamatos kimeneti nyomaték: 260 Nm 100 fordulat/percnél 30 °C-on
Maximális kimeneti nyomaték: 416 Nm 100 fordulat/percnél 30 °C-on
Bemeneti átmérő: 24.0 mm
Üresjárati nyomaték: 0.3 Nm
Kompatibilitási kód: GBX
Belső hossz: 126.5 mm
Környezeti paraméterek
Zajszint: 65 dB 1 m-en, terhelés nélkül
IP védettségi fokozat: Kimeneti tengely: IP54
Környezeti hőmérséklet üzemeltetéshez: -25...90 °C
