A Schneider Electric GBX120009K típusú egyenes fogaskerék bolygóműves hajtómű kiváló megoldást jelent precíziós pozicionálási feladatokhoz az ipari automatizálás területén. Ez a kompakt kialakítású, 120 mm külső átmérőjű hajtómű ideális választás a Lexium szervomotor családokkal való együttműködésre, különösen az olyan alkalmazásokban, ahol pontos mozgásvezérlésre van szükség.
A GBX120009K hajtómű kiváló kompatibilitást biztosít számos Lexium motorcsaláddal, többek között a Lexium 32i, Lexium 62 ILM, Lexium 62, Lexium SD3, Lexium 32 és Lexium 52 sorozatokkal. Emellett együttműködik különböző motorméretekkel és típusokkal, mint a BMI (100 mm, 2 motor stacks), BMH (140 mm, 1 motor stacks), BSH (100 mm, 4 motor stacks), BSH (140 mm, 1 motor stacks), BRS3, SH3, MH3 és ILM. Ez a széles kompatibilitási tartomány rendkívül sokoldalú választássá teszi különböző automatizálási projektekhez.
A GBX120009K legfőbb műszaki jellemzői közé tartozik a 9:1 áttételi arány, amely biztosítja a megfelelő nyomatékátvitelt és sebességcsökkentést. A hajtómű maximális torziós holtjátéka mindössze 9 ívperc, torziós merevsége pedig 13 N.m/arcmin, ami kiváló pozicionálási pontosságot tesz lehetővé. A folyamatos kimeneti nyomaték 210 N.m 100 fordulat/perc sebességnél és 30 °C-on, míg a maximális kimeneti nyomaték ugyanilyen körülmények között 336 N.m. Hatásfoka rendkívül magas, 97%, ami energiahatékony működést biztosít. A hajtómű élettartama 30000 óra 100 fordulat/perc sebességnél és 30 °C-on, így hosszú távú, megbízható működést garantál. A termék maximális radiális terhelhetősége (Fr) 1500 N, maximális axiális terhelhetősége (Fa) pedig 2100 N 100 fordulat/perc sebességnél.
A fekete eloxált alumínium ház és a C45 anyagú tengely robusztus kialakítást biztosít. A hajtómű tetszőleges pozícióban szerelhető, ami rugalmas beépítést tesz lehetővé különböző gépi konfigurációkba. Fontos tulajdonsága, hogy élettartamra kent, így karbantartási igénye minimális. A 24,0 mm-es bemeneti átmérő és a 25 h7 mm-es kimeneti tengelyátmérő szabványos méretezésű, ami megkönnyíti a csatlakoztatást különböző rendszerekhez. A hajtómű IP54 védettségi fokozattal rendelkezik a kimeneti tengelynél, ami védelmet nyújt por és fröccsenő víz ellen. Működési hőmérséklet-tartománya -25°C-től +90°C-ig terjed, így széles körű környezeti feltételek mellett is megbízhatóan működik.

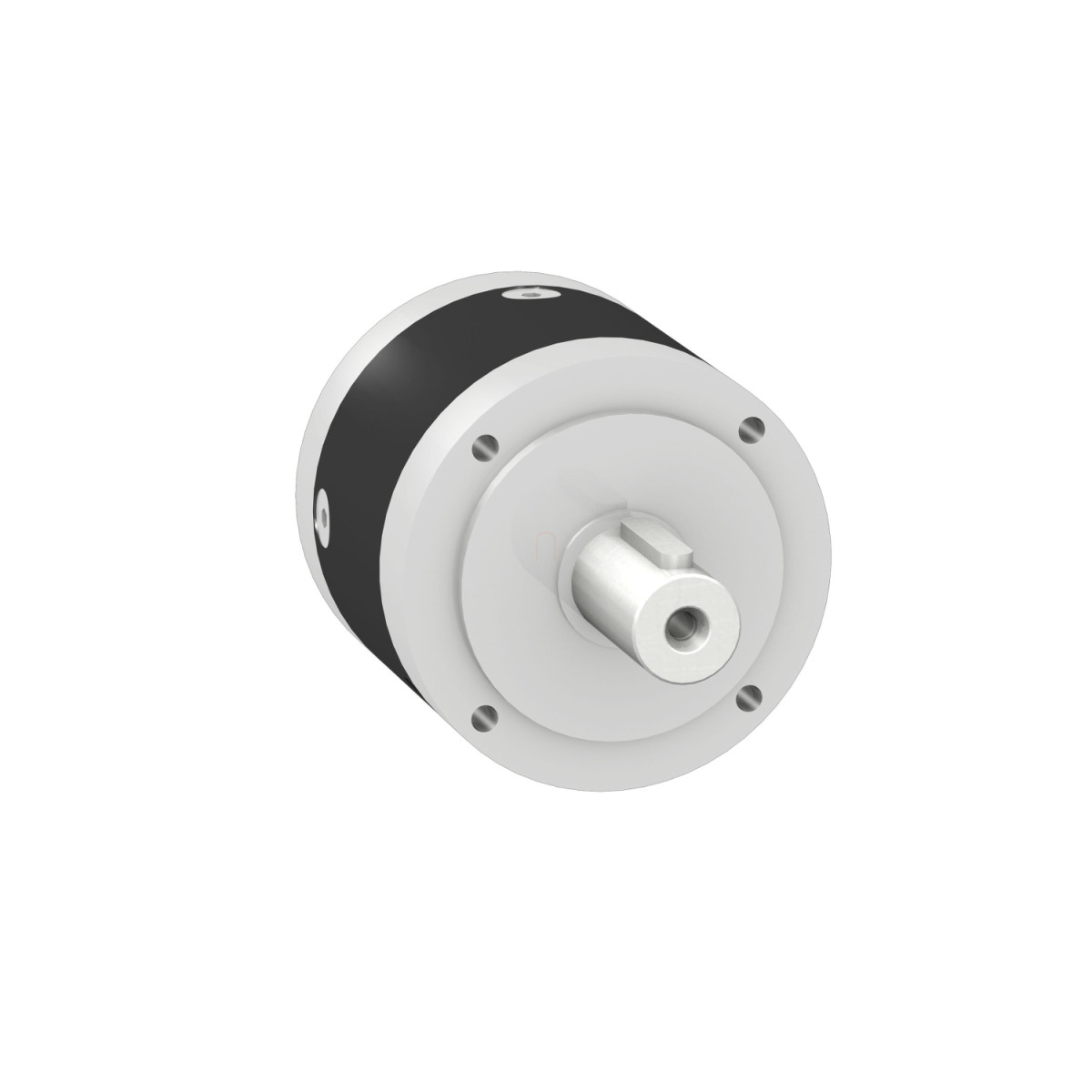

Schneider Electric Lexium SD3 - GBX120009K -hajtómű, 120 mm, 9:1, szervomotorhoz műszaki adatok
Fő tulajdonságok
Kompatibilitás: Lexium 32i, Lexium 62 ILM, Lexium 62, Lexium SD3, Lexium 32, Lexium 52
Hajtómű típusa: Egyenes fogaskerék
Terméktípus: Bolygóműves hajtómű
Eszköz rövid neve: GBX
Termék kompatibilitás: BMI (100 mm, 2 motor stacks), BMH (140 mm, 1 motor stacks), BSH (100 mm, 4 motor stacks), BSH (140 mm, 1 motor stacks), BRS3, SH3, MH3, ILM
Hajtómű külső átmérő: 120 mm
Áttételi arány: 9:1
Kiegészítő adatok
Maximális torziós holtjáték: 9 ívperc
Torziós merevség: 13 N.m/arcmin
Ház színe: Fekete
Ház anyaga: Fekete eloxált alumínium
Tengely anyaga: C 45
További információ: Élettartamra kent
Élettartam: 30000 óra 100 fordulat/perc sebességnél 30 °C-on
Szerelési pozíció: Bármilyen pozíció
Hatásfok: 97,0 %
Maximális radiális erő Fr: 1500 N 100 fordulat/perc sebességnél, a kimeneti tengely középpontjától mért távolságra ható erő 30000 óra alatt 30 °C-on
Maximális axiális erő Fa: 2100 N 100 fordulat/perc sebességnél, 30000 óra alatt 30°C-on
Tehetetlenségi nyomaték: 1,633 kg.cm²
Folyamatos kimeneti nyomaték: 210 N.m 100 fordulat/perc sebességnél 30 °C-on
Maximális kimeneti nyomaték: 336 N.m 100 fordulat/perc sebességnél 30 °C-on
Nettó tömeg: 8 kg
Bemeneti átmérő: 24,0 mm
Terhelés nélküli futási nyomaték: 0,3 N.m
Belső hossz: 126,5 mm
Környezet
Zajszint: 65 dB 1 m távolságban, terhelés nélkül
IP védettségi fokozat: Kimeneti tengely: IP54
Környezeti működési hőmérséklet: -25...90 °C
