A Schneider Electric Lexium SD3 - GBX120005K hajtómű egy kiváló minőségű, egyenes fogazású planetáris hajtómű, amely kifejezetten automatizálási rendszerek számára lett kifejlesztve. A 120 mm külső átmérőjű, kompakt kialakítású hajtómű 5:1 áttételi aránnyal rendelkezik, és maximálisan 195 Nm folyamatos nyomaték továbbítására képes 100 fordulat/perc fordulatszámon, 30°C-os üzemi hőmérsékleten.
A GBX120005K hajtómű kiemelkedő kompatibilitással rendelkezik a Lexium szervomotor családdal, beleértve a Lexium 62 ILM, Lexium 32, Lexium 62, Lexium SD3, Lexium 52, Lexium 28 és Lexium 32i típusokat. Emellett számos különböző szervomotorral használható, például BMI (100 mm, 2 vagy 3 motor stacks), BMH (140 mm, 1 vagy 2 motor stacks), BSH (100 mm, 4 motor stacks; 140 mm, 1 vagy 2 motor stacks), BRS3, BCH2 (különböző méretekben), SH3, MH3 és ILM motorokkal. Ez a széles kompatibilitási kör rendkívül rugalmassá teszi a hajtómű felhasználhatóságát különböző automatizálási projektekben.
A GBX120005K hajtómű műszaki paraméterei lenyűgözőek: maximális torziós holtjátéka mindössze 7 ívperc, torziós merevsége 12 N.m/ívperc. A hajtómű háza fekete eloxált alumíniumból készült, tengelye C45 minőségű acélból. Élettartam tekintetében a gyártó 30000 óra üzemidőt garantál 100 fordulat/perc fordulatszámon, 30°C-os környezeti hőmérsékleten. A hajtómű hatásfoka kiemelkedően magas, 98%, ami energiahatékony működést biztosít. Maximális radiális terhelhetősége (Fr) 1500 N 100 fordulat/perc fordulatszámon, a kimenő tengely közepénél alkalmazva, 30000 óra élettartam mellett, 30°C-on. Maximális axiális terhelhetősége (Fa) 2100 N 100 fordulat/perc fordulatszámon, 30000 óra élettartam mellett, 30°C-on. A hajtóművet élettartamra kenéssel látták el, így karbantartási igénye minimális. Szerelési pozícióját tekintve bármilyen helyzetben felszerelhető, ami szintén növeli a felhasználhatóság rugalmasságát. Tehetetlenségi nyomatéka 1,835 kg.cm², maximális kimenő nyomatéka pedig 312 N.m 100 fordulat/perc fordulatszámon, 30°C-on. Bemeneti tengely átmérője 24,0 mm, belső hossza 99,5 mm. Üresjárati futási nyomatéka mindössze 0,3 N.m. Zajszintje 65 dB 1 méteres távolságban, terhelés nélkül, IP védettségi fokozata a kimeneti tengelyen IP54. Széles üzemi hőmérséklettartománya (-25°C és 90°C között) lehetővé teszi a különböző környezeti feltételek közötti alkalmazását.

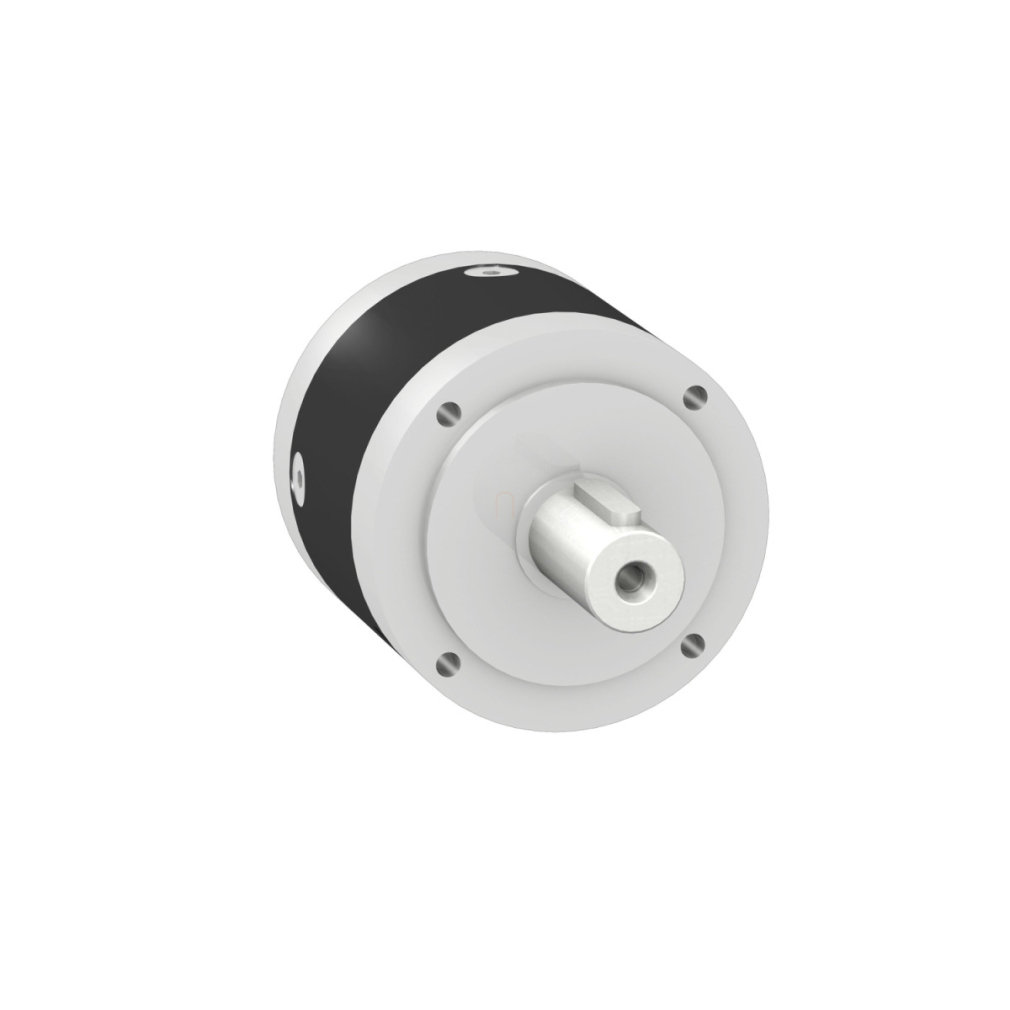

Schneider Electric Lexium SD3 - GBX120005K -hajtómű, 120 mm, 5:1, szervomotorhoz műszaki adatok
Főbb jellemzők
Típuskompatibilitás: Lexium 62 ILM, Lexium 32, Lexium 62, Lexium SD3, Lexium 52, Lexium 28, Lexium 32i
Hajtómű típus: Egyenes fogazású
Termék típus: Planetáris hajtómű
Eszköz rövid neve: GBX
Termékompatibilitás: BMI (100 mm, 2 motor stacks), BMI (100 mm, 3 motor stacks), BMH (140 mm, 1 motor stacks), BMH (140 mm, 2 motor stacks), BSH (100 mm, 4 motor stacks), BSH (140 mm, 1 motor stacks), BSH (140 mm, 2 motor stacks), BRS3, BCH2 (100 mm, 1 motor stacks), BCH2 (100 mm, 2 motor stacks), BCH2 (130 mm, 1 motor stacks), BCH2 (130 mm, 2 motor stacks), BCH2 (130 mm, 3 motor stacks), BCH2 (130 mm, 4 motor stacks), SH3, MH3, ILM
Hajtómű külső átmérője: 120 mm
Áttételi arány: 5:1
Kiegészítő információk
Maximális torziós holtjáték: 7 ívperc
Torziós merevség: 12 N.m/ívperc
Ház színe: Fekete
Ház anyaga: Fekete eloxált alumínium
Tengely anyaga: C 45
További információ: Élettartamra kent
Élettartam: 30000 óra 100 fordulat/perc esetén 30°C-on
Szerelési pozíció: Bármilyen pozíció
Hatásfok: 98.0%
Maximális radiális erő Fr: 1500 N 100 fordulat/perc esetén, erő a kimenő tengely közepére hat, 30000 óra 30°C-on
Maximális axiális erő Fa: 2100 N 100 fordulat/perc esetén, 30000 óra 30°C-on
Tehetetlenségi nyomaték: 1.835 kg.cm²
Folyamatos kimenő nyomaték: 195 N.m 100 fordulat/perc esetén 30°C-on
Maximális kimenő nyomaték: 312 N.m 100 fordulat/perc esetén 30°C-on
Bemeneti átmérő: 24.0 mm
Üresjárati futási nyomaték: 0.3 N.m
Belső hossz: 99.5 mm
Környezet
Zajszint: 65 dB 1 m távolságban, terhelés nélkül
IP védettségi fokozat: Tengely kimenet: IP54
Üzemi környezeti hőmérséklet: -25...90°C
