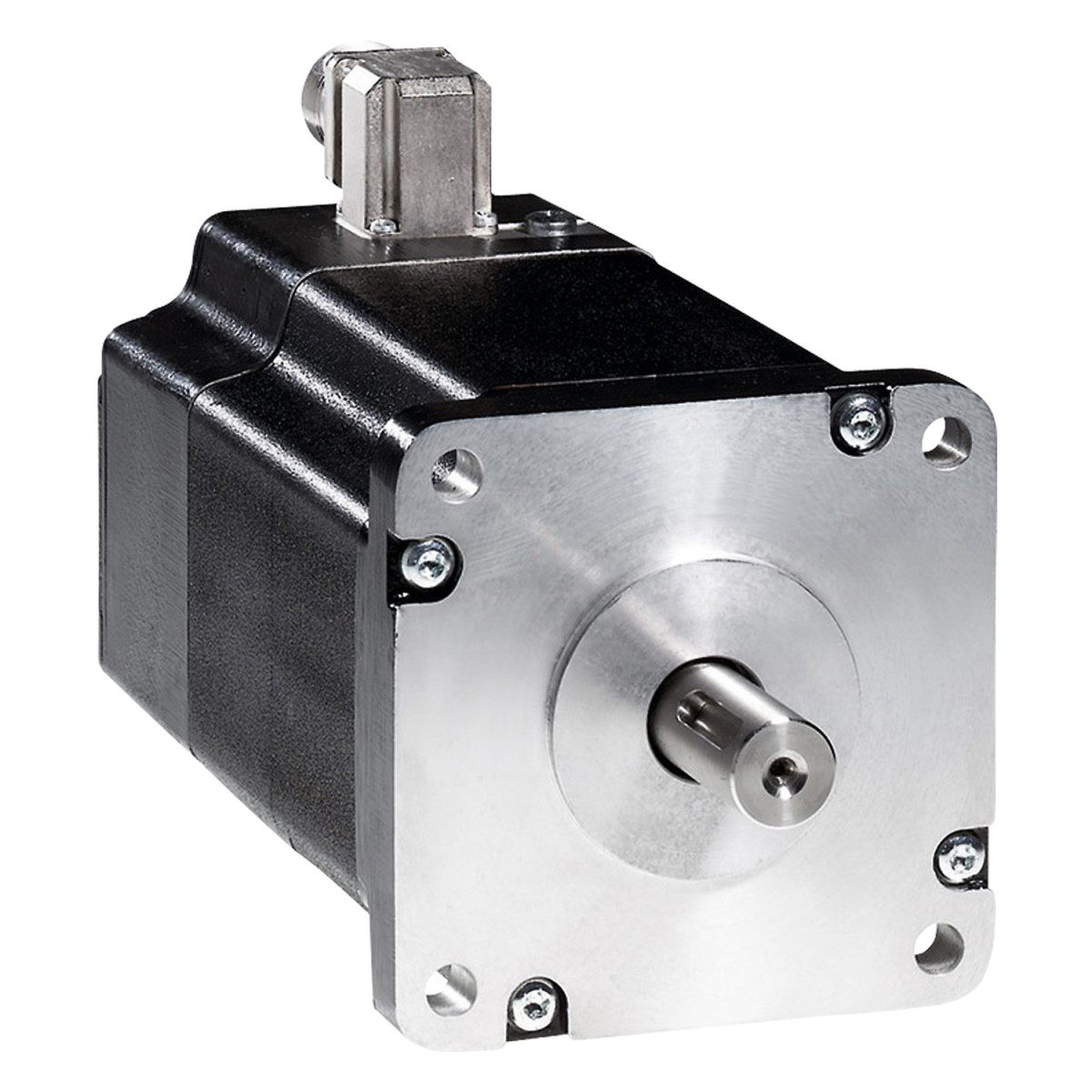

A Schneider Electric BRS3ADW850ACA típusú 3-fázisú léptetőmotorja a Lexium SD3 termékcsaláddal kompatibilis high-performance meghajtó, amely kiemelkedő precizitást és nyomatékot biztosít ipari alkalmazásokhoz. Ez a robusztus léptetőmotor 19,7 Nm tartónyomatékkal rendelkezik, ami kiemelkedő tartóerőt biztosít a pozicionálási feladatokhoz, miközben a névleges nyomatéka 16,5 Nm - ideális választás nagy pontosságú mozgásvezérléshez és automatizálási megoldásokhoz.
A motor maximális mechanikai fordulatszáma 3000 rpm, ami lehetővé teszi a gyors és dinamikus működést. A BRS3 eszköz kivételes pozicionálási képességekkel rendelkezik, 8 különböző felbontási beállítással konfigurálható: 1,8°, 0,9°, 0,72°, 0,36°, 0,18°, 0,09°, 0,072° és 0,036° lépésszögekkel, ami 200-től 10000-ig terjedő teljes lépésszámot jelent fordulatonként. Ez a rugalmas felbontás-választék teszi különösen alkalmassá precíziós vezérlést igénylő feladatokhoz. A pontos pozicionálást tovább segíti a mindössze ±6 ívperc pontossági hiba.
A BRS3ADW850ACA motor 6-pólusú kialakítással rendelkezik, a tápfeszültség határértékei 230 V AC és 325 V DC között vannak. A névleges áram 4,75 A, a tekercsellenállás 1,9 Ohm, az időállandó pedig 22 ms. A motor hatékony működését a természetes konvekciós hűtés biztosítja, és -25°C és +40°C közötti környezeti hőmérsékleten üzemeltethető. Tárolási hőmérséklet-tartománya -25°C és +70°C között van. A motor védelmi szintje kimagasló: a tengelyperselynél IP41, a többi résznél IP56 besorolású, ami megfelelő védelmet nyújt por és nedvesség ellen a legtöbb ipari környezetben.
A motor mechanikai kialakítása peremmel történő rögzítést tesz lehetővé, 110 mm-es motorperemmel. A teljes hossza 228 mm, a központosító gallér átmérője 56 mm, mélysége pedig 3 mm. A motor tengelyvége párhuzamos retesszel van kialakítva, a tengelyátmérő 19 mm, a tengely hossza pedig 40 mm. A szerelőperem 4 furaton keresztül rögzíthető, a furatok átmérője 9 mm, a furatkör átmérője pedig 125,86 mm. A motor elektromos csatlakoztatása csatlakozón keresztül történik, és nem rendelkezik tartófékkel. A maximális radiális erő az első tengelyvégen 300 N, a maximális axiális erő húzóerőként 330 N, nyomóerőként pedig 60 N. A motor forgórészének tehetetlenségi nyomatéka 16 kg·cm², maximális szöggyorsulása 200000 rad/s².
A BRS3ADW850ACA robusztus ipari alkalmazásokra lett tervezve, amit a 20000 órás csapágy élettartam is alátámaszt. 1000 méterig használható teljesítménycsökkenés nélkül, és ellenáll a 20 m/s² maximális rezgésnek is. Ideális választás olyan ipari alkalmazásokhoz, ahol precíz pozicionálásra, magas nyomatékra és megbízható teljesítményre van szükség, mint például CNC gépek, csomagológépek, gyártósorok vagy automata adagolórendszerek esetén.
Schneider Electric Lexium SD3 - BRS3ADW850ACA -BRS 3f léptetőmotor műszaki adatok
Főbb tulajdonságok
Termékcsalád: Lexium SD3
Terméktípus: Mozgásvezérlő motor
Eszköz rövid neve: BRS3
Motortípus: 3-fázisú léptetőmotor
Motorpólusok száma: 6
Maximális mechanikus fordulatszám: 3000 rpm
Villamos jellemzők
Tápfeszültség határértékek: 230 V AC / 325 V DC
Névleges áram: 4,75 A
Ellenállás: 1,9 Ohm (tekercselés)
Időállandó: 22 ms
Maximális indítási frekvencia: 4,7 kHz
Mechanikai jellemzők
Rögzítés: Perem
Motor perem mérete: 110 mm
Hosszúság: 228 mm
Központosító gallér átmérője: 56 mm
Központosító gallér mélysége: 3 mm
Szerelőfuratok száma: 4
Szerelőfuratok átmérője: 9 mm
Furatkör átmérő: 125,86 mm
Tengelyvég: Párhuzamos retesz
Második tengely: Nincs második tengelyvég
Tengelyátmérő: 19 mm
Tengely hosszúság: 40 mm
Teljesítmény adatok
Névleges nyomaték: 16,5 N.m
Leállási csúcsnyomaték: 16,45 N.m
Folyamatos leállási nyomaték: 16,45 N.m
Tartónyomaték: 19,7 N.m
Forgórész tehetetlenség: 16 kg.cm²
Pontossági hiba: +/- 6 ívperc
Felbontás: 1,8°, 0,9°, 0,72°, 0,36°, 0,18°, 0,09°, 0,072°, 0,036° lépésszög; 200, 400, 500, 1000, 2000, 4000, 5000, 10000 teljes lépés/fordulat
Maximális radiális erő Fr: 150 N (második tengelyvég), 300 N (első tengelyvég)
Maximális axiális erő Fa: 330 N (húzóerő), 60 N (nyomóerő)
Szöggyorsulás: 200000 rad/s²
Üzemi élettartam: 20000 h (csapágy)
Környezeti jellemzők
Szabványok: IEC 50347, IEC 60072-1
Hűtés típusa: Természetes konvekció
Működési környezeti hőmérséklet: -25...40 °C
Tárolási környezeti hőmérséklet: -25...70 °C
Üzemeltetési magasság: <= 1000 m teljesítménycsökkenés nélkül
Relatív páratartalom: 15...85 % kondenzáció nélkül
Rezgésállóság: 20 m/s² maximum, A kategória az IEC 60034-14 szerint
IP védettség: IP41 tengelypersely: az IEC 60034-5 szerint, IP56 tengelypersely kivételével: az IEC 60034-5 szerint
Hőmérsékleti osztály: F tekercselés az IEC 60034-1 szerint
Elektromos csatlakozás
Csatlakozás típusa: Csatlakozó
Tartófék: Nincs
