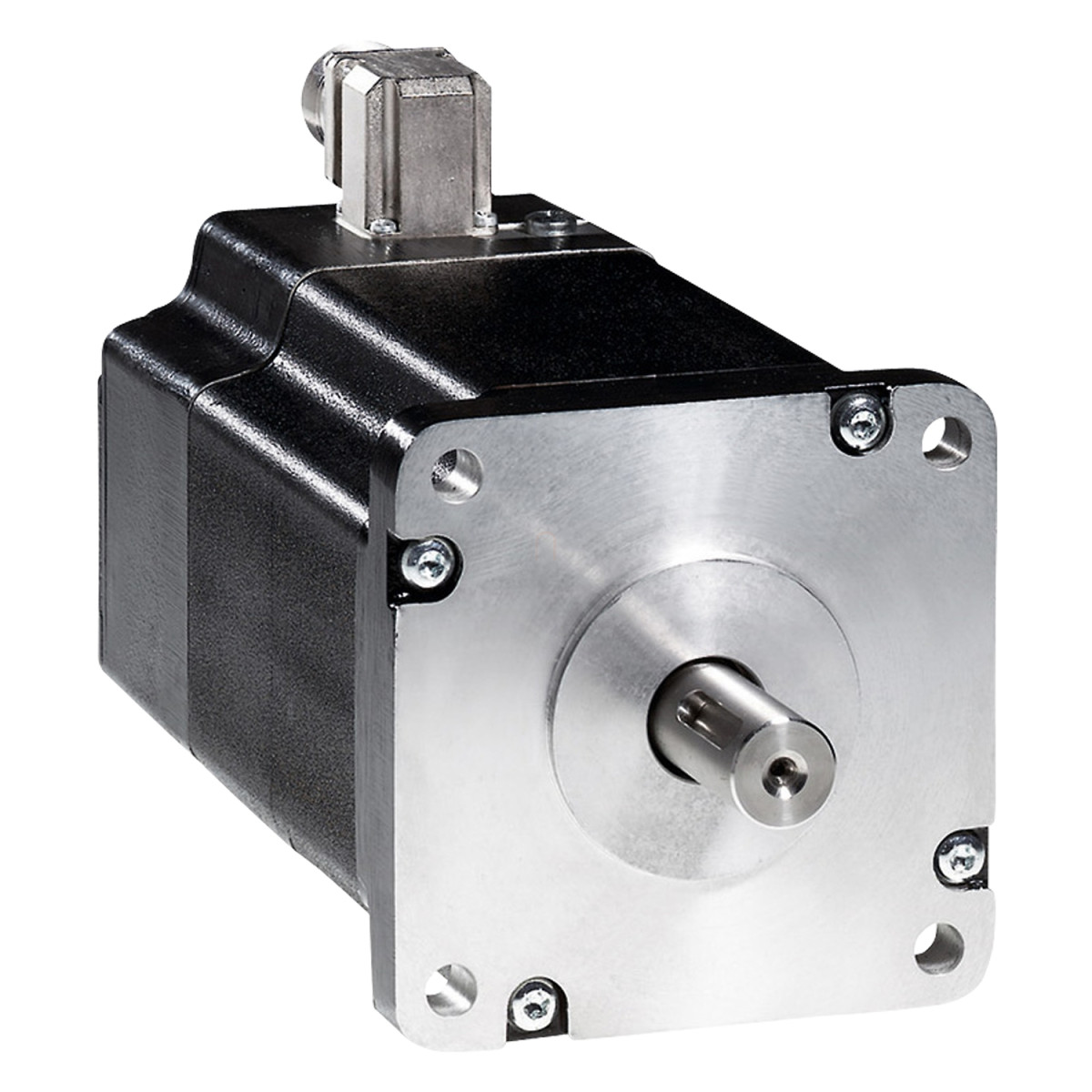

Schneider Electric Lexium SD3 - BRS3ADW850ABA - BRS 3f léptetőmotor, 110 mm, 19,7 Nm, motorhossz 180mm, léptetőmotor-hajtáshoz
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A motor műszaki specifikációit tekintve figyelemre méltó az impozáns 19,7 Nm tartónyomaték mellett a 16,5 Nm névleges nyomaték és a 16,45 Nm csúcs álló nyomaték. A motor maximális mechanikai fordulatszáma 3000 fordulat/perc, ami széles működési tartományt tesz lehetővé. A motor 6 pólussal rendelkezik és tápfeszültség tartománya 230V AC vagy 325V DC. A motor névleges árama 4,75A, tekercsellenállása 1,9 Ohm, időállandója 22 ms. A motor indítási frekvenciája maximum 4,7 kHz lehet. A rotor tehetetlenségi nyomatéka 16 kg.cm².
A BRS3ADW850ABA léptetőmotor kivitele peremrögzítéses, a motor peremmérete 110 mm, a központosító gallér átmérője 56 mm, mélysége 3 mm. A tengely átmérője 19 mm, hossza 40 mm, párhuzamos reteszes kivitelű a DIN 6885 szabvány szerint (6 x 6 x 25 mm). A motor teljes hossza 228 mm, és nem rendelkezik második tengelyvéggel vagy rögzítőfékkel. Az elektromos csatlakozás sorkapocs dobozzal van megoldva, amelyhez ISO M20 x 1,5 méretű kábelbevezetőn keresztül csatlakozhatunk.
A BRS3ADW850ABA léptetőmotor egyik kiemelkedő tulajdonsága a pontos pozicionálás. A felbontása rendkívül rugalmas: 1,8°, 0,9°, 0,72°, 0,36°, 0,18°, 0,09°, 0,072°, 0,036° lépésszögekkel használható, ami megfelel 200, 400, 500, 1000, 2000, 4000, 5000, 10000 teljes lépésnek fordulatonként. A pozicionálási pontossági hibája +/- 6 ívperc. A motor természetes konvekcióval hűl, ami egyszerűbb üzemeltetést tesz lehetővé.
A mechanikai terhelhetőséget tekintve a motor maximális radiális erő értéke az első tengelyvégen 300 N, míg a maximális axiális erő 330 N húzó irányban és 60 N nyomó irányban. A csapágyak élettartama 20000 üzemóra, a motor szögyorsulása elérheti a 200000 rad/s² értéket. A motor védettségi szintje IP41 a tengelyátvezetésnél és IP56 a többi résznél az IEC 60034-5 szabvány szerint. A tekercselés hőmérsékletosztálya F az IEC 60034-1 szabvány szerint.
Alkalmazási területét tekintve a BRS3ADW850ABA léptetőmotor kiválóan használható olyan ipari automatizálási feladatokban, ahol pontos pozicionálás és nagy nyomaték szükséges, például csomagoló gépek, nyomtatók, megmunkáló berendezések, vagy speciális robotikai alkalmazások esetén. A motor -25°C és +40°C közötti környezeti hőmérsékleten üzemeltethető, és 1000 méteres tengerszint feletti magasságig teljesítménycsökkenés nélkül használható. A relatív páratartalom 15-85% lehet kondenzáció nélkül. A motor vibrációállósága 20 m/s², és megfelel az IEC 60072-1 és IEC 50347 szabványoknak.
BRS3ADW850ABA műszaki adatok
Fő jellemzők
Termékcsalád: Lexium SD3
Terméktípus: Mozgásvezérlő motor
Rövid megnevezés: BRS3
Maximális mechanikai fordulatszám: 3000 rpm
Motortípus: 3-fázisú léptetőmotor
Motor pólusszám: 6
Tápfeszültség határértékek: 230 V AC / 325 V DC
Rögzítés módja: Perem
Motor peremméret: 110 mm
Hossz: 228 mm
Központosító gallér átmérő: 56 mm
Kiegészítő adatok
Központosító gallér mélység: 3 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérője: 9 mm
Rögzítő furatok körkörös átmérője: 125,86 mm
Elektromos csatlakozás: Sorkapocs doboz
Rögzítőfék: Nincs
Tengelyvég: Párhuzamos retesz
Második tengelyvég: Nincs
Tengelyátmérő: 19 mm
Tengelyhossz: 40 mm
Névleges nyomaték: 16,5 N.m
Csúcs álló nyomaték: 16,45 N.m
Folyamatos álló nyomaték: 16,45 N.m
Tartónyomaték: 19,7 N.m
Rotor tehetetlenségi nyomaték: 16 kg.cm²
Felbontás: 1,8°, 0,9°, 0,72°, 0,36°, 0,18°, 0,09°, 0,072°, 0,036° lépésszög / 200, 400, 500, 1000, 2000, 4000, 5000, 10000 teljes lépés/fordulat
Pontossági hiba: +/- 6 ívperc
Maximális indítási frekvencia: 4,7 kHz
Névleges áram: 4,75 A
Ellenállás: 1,9 Ohm (tekercselés)
Időállandó: 22 ms
Maximális radiális erő Fr: 150 N (második tengelyvég) / 300 N (első tengelyvég)
Maximális axiális erő Fa: 330 N (húzóerő) / 60 N (nyomóerő)
Élettartam: 20000 h (csapágy)
Szöggyorsulás: 200000 rad/s²
Környezeti feltételek
Szabványok: IEC 60072-1, IEC 50347
Hűtés típusa: Természetes konvekció
Üzemi környezeti hőmérséklet: -25...40 °C
Tárolási környezeti hőmérséklet: -25...70 °C
Üzemi magasság: <= 1000 m teljesítménycsökkenés nélkül
Relatív páratartalom: 15...85 % kondenzáció nélkül
Rezgésállóság: 20 m/s² maximum, A osztály az IEC 60034-14 szerint
IP védettségi fokozat: IP41 tengelyátvezetés: az IEC 60034-5 szerint / IP56 teljes, kivéve tengelyátvezetés: az IEC 60034-5 szerint
Hőmérsékleti osztály: F tekercselés az IEC 60034-1 szerint
