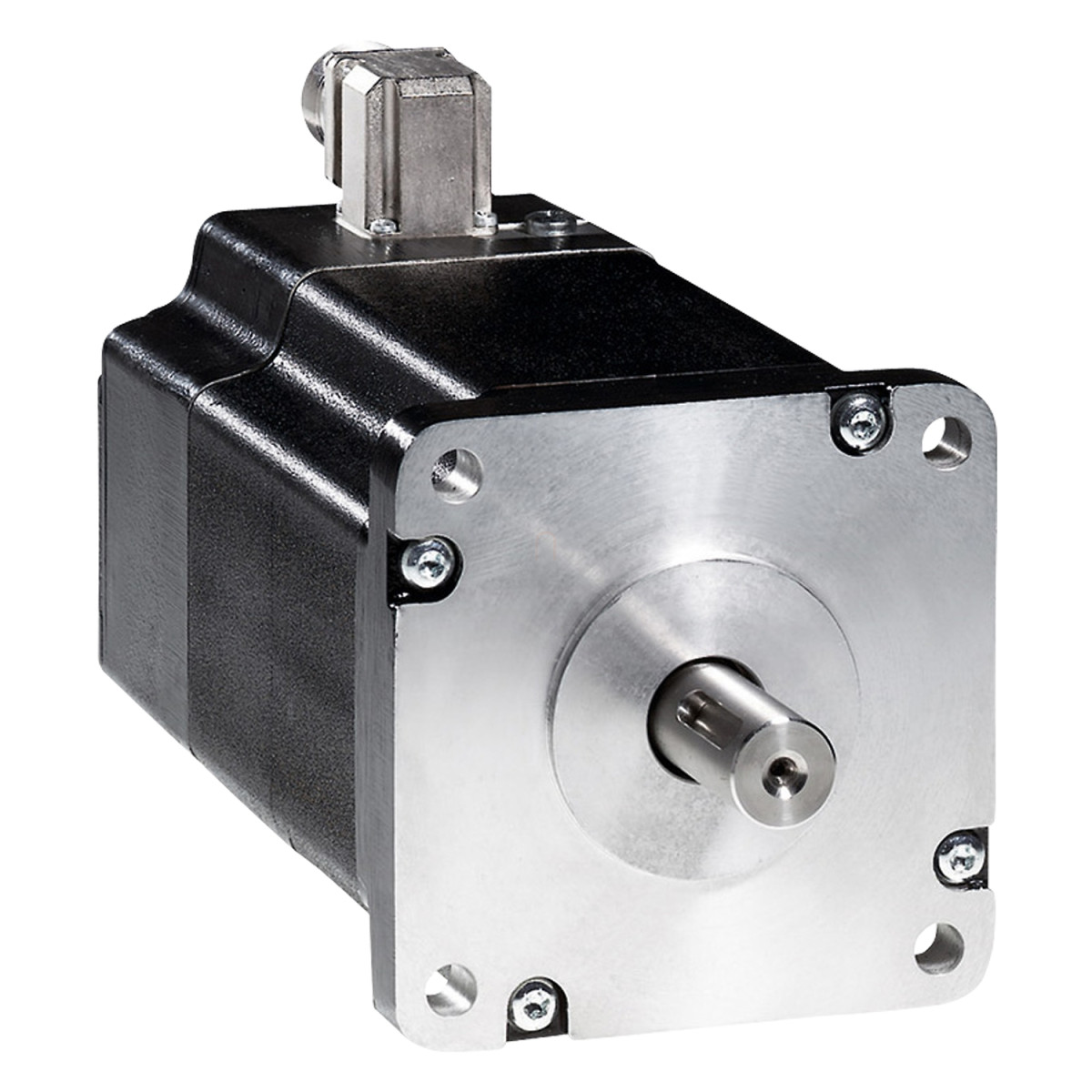

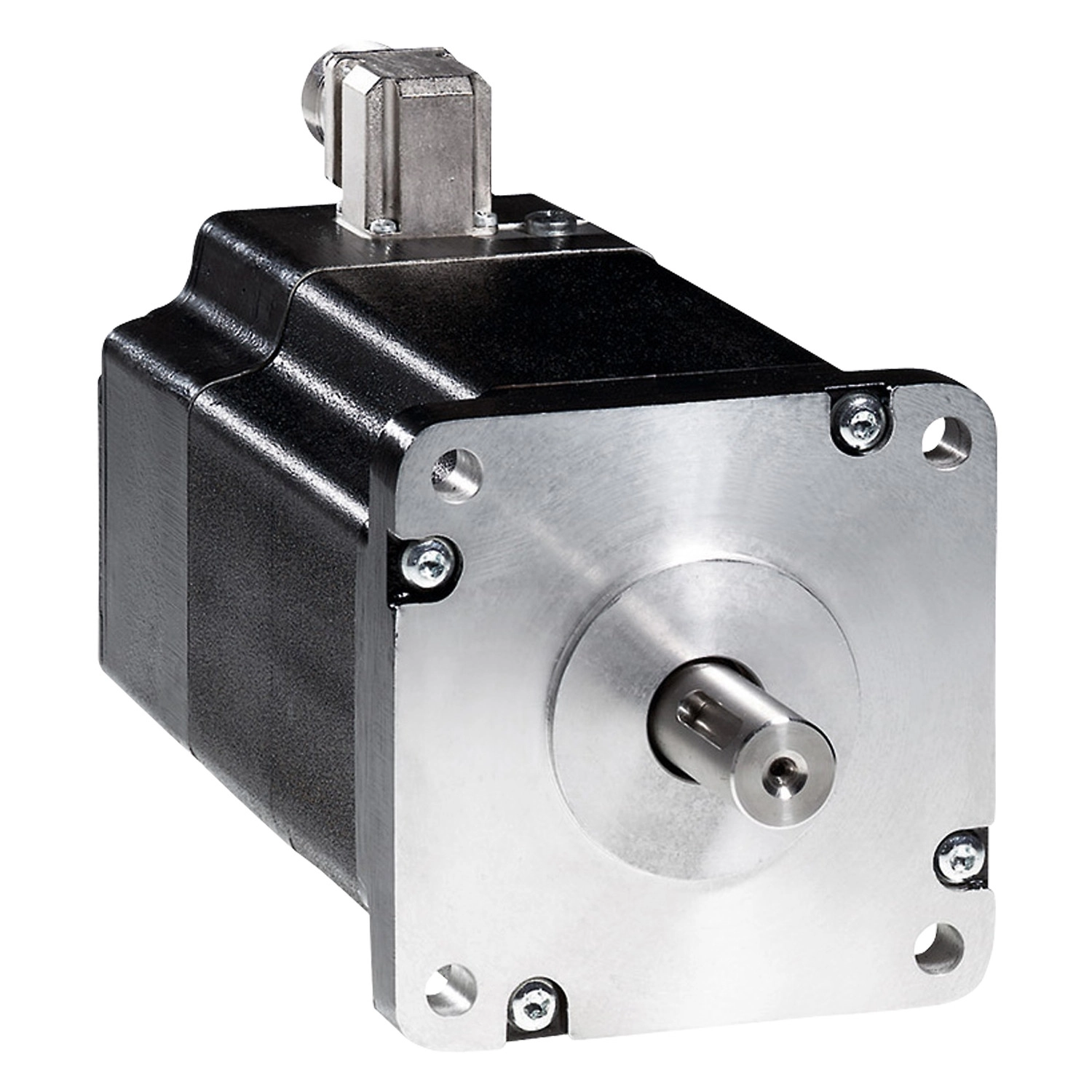

Schneider Electric Lexium SD3 - BRS3ACW850ACA - BRS 3f léptetőmotor, 85 mm, 13,5 Nm, motorhossz 180 mm, léptetőmotor-hajtáshoz
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A BRS3 sorozatú motor maximális mechanikai fordulatszáma 3000 rpm, mely lehetővé teszi széles működési tartományban történő alkalmazását. A motor 6 pólussal rendelkezik, és 230 V AC vagy 325 V DC tápfeszültségről üzemeltethető. Felerősítése peremmel történik, a motor peremmérete 110 mm, központosító gallér átmérője 56 mm (3 mm mélységgel). A motor szerelését 4 db 9 mm átmérőjű furaton keresztül lehet megoldani, melyek egy 125,86 mm átmérőjű körön helyezkednek el.
A motor kiváló teljesítményjellemzőkkel bír: 12 Nm névleges nyomaték, 11,42 Nm folyamatos és csúcs-leállítási nyomaték, valamint 13,5 Nm tartónyomaték. Rotorjának tehetetlenségi nyomatéka 10,5 kg·cm². A motor felbontása rendkívül sokoldalú, 8 különböző lépésszög beállítással: 1,8°, 0,9°, 0,72°, 0,36°, 0,18°, 0,09°, 0,072° és 0,036°. Ez 200-10000 teljes lépés/fordulatnak felel meg, ami kiemelkedő pozícionálási pontosságot tesz lehetővé. A pontossági hiba mindössze ±6 ívperc, ami precíziós alkalmazásokhoz ideális.
A motor maximális indítási frekvenciája 4,7 kHz, névleges árama 4,1 A, tekercsellenállása 1,8 Ohm, időállandója 22 ms. Terhelhetőségi adatai figyelemre méltóak: az első tengelyvégen 300 N maximális sugárirányú erő, míg a maximális tengelyirányú erő 330 N húzóerő és 60 N nyomóerő lehet. Csapágyainak élettartama 20000 óra, szögggyorsulása pedig 200000 rad/s². Természetes konvekcióval hűthető, környezeti hőmérséklet-tartománya működés közben -25...40 °C, tárolás esetén -25...70 °C. 1000 m tengerszint feletti magasságig teljesítménycsökkentés nélkül üzemeltethető, relatív páratartalom-tűrése 15...85% kondenzáció nélkül. Védettsége: IP41 tengelyátvezetésnél, IP56 a többi részen (az IEC 60034-5 szerint). F hőmérsékleti osztályú tekercseléssel rendelkezik az IEC 60034-1 szerint.
A BRS3ACW850ACA léptetőmotor teljesítménygörbéi azt mutatják, hogy 1000 lépés/fordulatnál, névleges DC buszfeszültség és fázisáram mellett a motor kiváló nyomatékjellemzőket biztosít. A termék megfelel az IEC 60072-1 és IEC 50347 szabványoknak, rezgésállósága maximum 20 m/s², az IEC 60034-14 szabvány A kategóriájának megfelelően. Ez a megbízható léptetőmotor automatizálási rendszerekben, precíziós szerszámgépekben, robotikában és egyéb nagypontosságú alkalmazásokban használható optimálisan.
BRS3ACW850ACA műszaki adatok
Fő jellemzők
Termékcsalád: Lexium SD3
Termék vagy alkatrész típusa: Mozgásvezérlő motor
Eszköz rövidneve: BRS3
Maximális mechanikai fordulatszám: 3000 rpm
Motor típusa: 3-fázisú léptetőmotor
Motorpólusok száma: 6
Tápfeszültség-határok: 230 V AC, 325 V DC
Rögzítési mód: Perem
Motor peremmérete: 110 mm
Hosszúság: 180 mm
Központosító gallér átmérője: 56 mm
Kiegészítő adatok
Központosító gallér mélysége: 3 mm
Rögzítőfuratok száma: 4
Rögzítőfuratok átmérője: 9 mm
Rögzítőfuratok körének átmérője: 125,86 mm
Elektromos csatlakozás: Csatlakozó
Tartófék: Nélküle
Tengelyvég: Párhuzamos retesz
Második tengely: Második tengelyvég nélkül
Tengely átmérője: 19 mm
Tengely hossza: 40 mm
Névleges nyomaték: 12 Nm
Csúcs-leállítási nyomaték: 11,42 Nm
Folyamatos leállítási nyomaték: 11,42 Nm
Tartónyomaték: 13,5 Nm
Rotor tehetetlenségi nyomaték: 10,5 kg·cm²
Felbontás: 1,8°, 0,9°, 0,72°, 0,36°, 0,18°, 0,09°, 0,072°, 0,036° lépésszög; 200, 400, 500, 1000, 2000, 4000, 5000, 10000 teljes lépés/fordulat
Pontossági hiba: ±6 ívperc
Maximális indítási frekvencia: 4,7 kHz
Névleges áram: 4,1 A
Ellenállás: 1,8 Ohm (tekercselés)
Időállandó: 22 ms
Maximális sugárirányú erő Fr: 150 N (második tengelyvég), 300 N (első tengelyvég)
Maximális tengelyirányú erő Fa: 330 N (húzóerő), 60 N (nyomóerő)
Élettartam órákban: 20000 h (csapágy)
Szögyorsulás: 200000 rad/s²
Környezeti jellemzők
Szabványok: IEC 60072-1, IEC 50347
Hűtés típusa: Természetes konvekció
Környezeti működési hőmérséklet: -25...40 °C
Környezeti tárolási hőmérséklet: -25...70 °C
Üzemi magasság: <= 1000 m teljesítménycsökkentés nélkül
Relatív páratartalom: 15...85% kondenzáció nélkül
Rezgésállóság: 20 m/s² maximum, A kategória az IEC 60034-14 szerint
IP védettségi fokozat: IP41 tengelyátvezetésnél, IP56 a többi részen, az IEC 60034-5 szerint
Hőmérsékleti osztály: F tekercselés az IEC 60034-1 szerint
