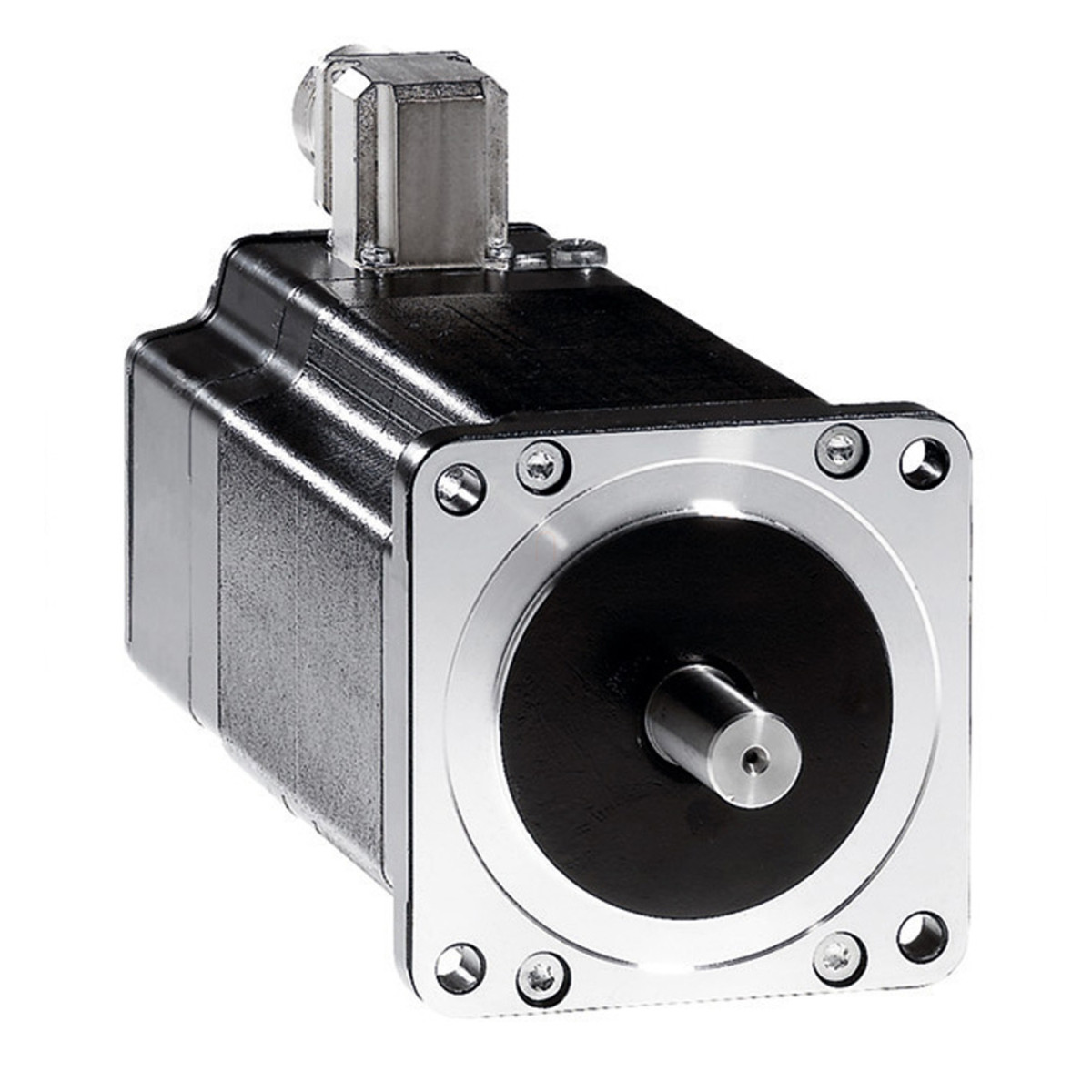

Schneider Electric Lexium SD3 - BRS39AW270ABA - BRS 3f léptetőmotor, 85 mm, 4,52 Nm, motorhossz 98 mm, léptetőmotor-hajtáshoz
RRP:221 187 Ft
163 678 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
158 001 Ft
nettó 124 410 Ft
Egyedi rendelésre 3-7 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
A Schneider Electric Lexium SD3 BRS39AW270ABA típusú háromfázisú léptetőmotor kiváló választás precíziós pozicionálást és pontos sebességvezérlést igénylő ipari alkalmazásokhoz. Ez a 4,52 Nm nyomatékú kompakt kivitelű motor ideális megoldást kínál automatizálási feladatokhoz, különösen olyan területeken, ahol a megbízható működés és a pontos mozgásvezérlés alapvető követelmény. A termék a Schneider Electric széles körben elismert Lexium SD3 termékcsaládjának része, amely garanciát jelent a hosszú élettartamra és a kiváló teljesítményre.
A BRS39AW270ABA léptetőmotor műszaki paraméterei lenyűgözőek: a 9,5 mm átmérőjű h6 tűrésosztályú tengely és a 97,5 mm (+0,6/-0,8) tengelyhossz biztosítja a megbízható mechanikai kapcsolatot a hajtott elemekkel. A motor terminál dobozzal (term box) rendelkezik, és fék nélküli kivitelben készül. A centrírozó gallér átmérője 73 mm h8 tűrésosztállyal, valamint a DIN 6888 szabvány szerinti 3x5 méretű Woodruff retesz biztosítja a precíz illeszkedést és a nyomatékátvitelt. A kábelbevezetés ISO M20 x 1,5 méretű tömszelencén keresztül történik, ami megfelel az ipari környezetben történő használat követelményeinek.
A BRS39AW270ABA léptetőmotor teljesítmény jellemzői figyelemre méltóak. A motor 1000 lépés/fordulat felbontással, névleges DC busz feszültségen és névleges fázisárammal működve éri el a specifikált nyomatékértékeket. A motor nyomaték-karakterisztikáján jól látható a különbség a pull-out (kihúzó) nyomaték és a pull-in (behúzó) nyomaték között, ami fontos információ a megfelelő alkalmazás kiválasztásához. A motor rotorjának tehetetlenségi nyomatéka kg·cm² mértékegységben van megadva, és a maximális terhelési tehetetlenség is szerepel a műszaki adatok között, ami nélkülözhetetlen információ a rendszertervezők számára. A nyomaték-frekvencia (fordulatszám) grafikonok segítenek meghatározni az optimális működési tartományt a különböző alkalmazásokhoz, a 0,1 kHz-től egészen 100 kHz-ig terjedő frekvenciatartományban.
A Schneider Electric BRS39AW270ABA léptetőmotor sokoldalúan használható különféle ipari automatizálási feladatokhoz, például csomagológépekben, nyomtatási alkalmazásokban, textilipari gépekben, félvezetőgyártó berendezésekben, orvosi és laboratóriumi eszközökben, valamint CNC és egyéb szerszámgépekben. A pontos pozicionálási képesség, a megbízható nyomatékleadás és a széles fordulatszám-tartomány teszi ezt a motort ideálissá olyan alkalmazásokhoz, ahol a precíz mozgásvezérlés létfontosságú. A BRS39AW270ABA motor használata különösen ajánlott olyan területeken, ahol nagy pontosságú léptető mozgásra van szükség, miközben megfelelő nyomatékot kell biztosítani változó terhelési feltételek mellett is.
A BRS39AW270ABA léptetőmotor műszaki paraméterei lenyűgözőek: a 9,5 mm átmérőjű h6 tűrésosztályú tengely és a 97,5 mm (+0,6/-0,8) tengelyhossz biztosítja a megbízható mechanikai kapcsolatot a hajtott elemekkel. A motor terminál dobozzal (term box) rendelkezik, és fék nélküli kivitelben készül. A centrírozó gallér átmérője 73 mm h8 tűrésosztállyal, valamint a DIN 6888 szabvány szerinti 3x5 méretű Woodruff retesz biztosítja a precíz illeszkedést és a nyomatékátvitelt. A kábelbevezetés ISO M20 x 1,5 méretű tömszelencén keresztül történik, ami megfelel az ipari környezetben történő használat követelményeinek.
A BRS39AW270ABA léptetőmotor teljesítmény jellemzői figyelemre méltóak. A motor 1000 lépés/fordulat felbontással, névleges DC busz feszültségen és névleges fázisárammal működve éri el a specifikált nyomatékértékeket. A motor nyomaték-karakterisztikáján jól látható a különbség a pull-out (kihúzó) nyomaték és a pull-in (behúzó) nyomaték között, ami fontos információ a megfelelő alkalmazás kiválasztásához. A motor rotorjának tehetetlenségi nyomatéka kg·cm² mértékegységben van megadva, és a maximális terhelési tehetetlenség is szerepel a műszaki adatok között, ami nélkülözhetetlen információ a rendszertervezők számára. A nyomaték-frekvencia (fordulatszám) grafikonok segítenek meghatározni az optimális működési tartományt a különböző alkalmazásokhoz, a 0,1 kHz-től egészen 100 kHz-ig terjedő frekvenciatartományban.
A Schneider Electric BRS39AW270ABA léptetőmotor sokoldalúan használható különféle ipari automatizálási feladatokhoz, például csomagológépekben, nyomtatási alkalmazásokban, textilipari gépekben, félvezetőgyártó berendezésekben, orvosi és laboratóriumi eszközökben, valamint CNC és egyéb szerszámgépekben. A pontos pozicionálási képesség, a megbízható nyomatékleadás és a széles fordulatszám-tartomány teszi ezt a motort ideálissá olyan alkalmazásokhoz, ahol a precíz mozgásvezérlés létfontosságú. A BRS39AW270ABA motor használata különösen ajánlott olyan területeken, ahol nagy pontosságú léptető mozgásra van szükség, miközben megfelelő nyomatékot kell biztosítani változó terhelési feltételek mellett is.
Schneider Electric Lexium SD3 - BRS39AW270ABA -BRS 3f léptetőmotor, 85 mm, 4,52 Nm, motorhossz 98 mm, léptetőmotor-hajtáshoz műszaki adatok
Fizikai jellemzők
Tengelyhossz (L): 97,5 mm (+0,6/-0,8)
Tengely átmérő (ØW): 9,5 mm h6
Centrírozó gallér átmérő (ØZ): 73 mm h8
Woodruff retesz: 3 x 5 DIN 6888 szabvány szerint
Kábelbevezetés: ISO M20 x 1,5 tömszelence
Teljesítmény jellemzők
Nyomaték: 4,52 Nm
Mérés: 1000 lépés/fordulat, névleges DC busz feszültségen és fázisárammal
Rotor tehetetlenségi nyomaték: kg·cm²
Pull-out nyomaték: a karakterisztika diagramon 1-es görbével jelölve
Pull-in nyomaték: a karakterisztika diagramon 2-es görbével jelölve
Maximális terhelési tehetetlenség: a karakterisztika diagramon 3-as görbével jelölve
Általános adatok
Típus: 3-fázisú léptetőmotor
Fék: nincs beépítve
Csatlakoztatási mód: terminál doboz
Termék adatok
Márka
Schneider Electric
Szélesség méret
195 mm
Hosszúság méret
400 mm
Magasság méret
220 mm
Gyártó neve
Schneider Electric Zrt.
Gyártói kód
BRS39AW270ABA
Gyártó címe
1133 Budapest, Váci út 96-98.
Gyártó elérhetősége
hu-schneider@schneider-electric.com
Névleges feszültség
480
Kivitel
váltakozó áram-szinkron motor
Pólusszám
0
Névleges áram
2,6 A
Használati útmutató
Magyar nyelvű adatlap
Tömeg
4,134 kg/db
Cikkszám
3389119223829
