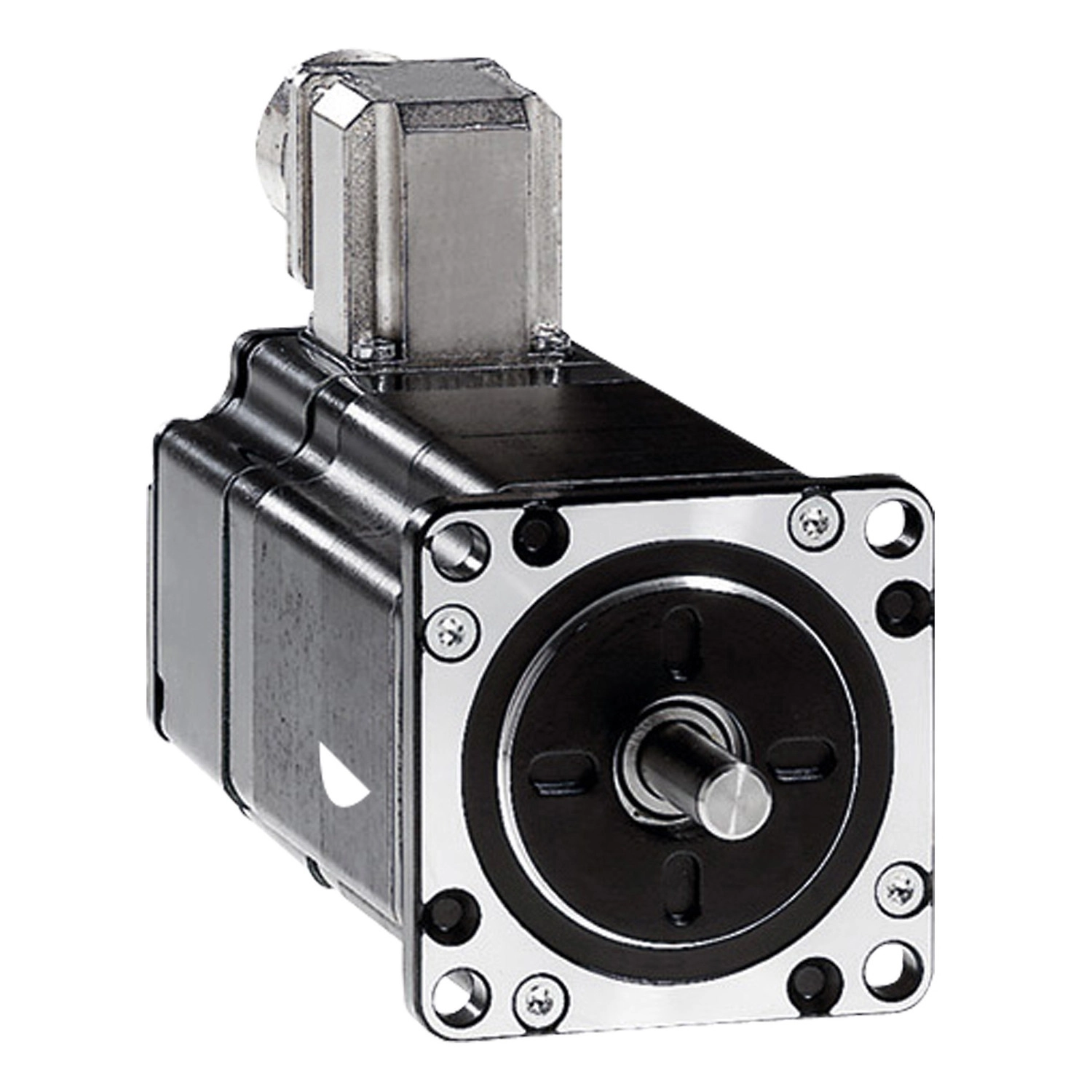

A Schneider Electric BRS366H030AAA egy nagyteljesítményű, 3-fázisú léptetőmotor a Lexium SD3 termékcsaládból, amely precíz mozgásvezérlést biztosít ipari alkalmazásokban. Ez a BRS3 rövidítéssel is jelölt motor 1,02 Nm tartónyomatékkal rendelkezik és tökéletes választás olyan alkalmazásokhoz, ahol pontos pozicionálásra és megbízható működésre van szükség.
A BRS366H030AAA léptetőmotor műszaki kialakítása kifejezetten az ipari automatizálási feladatokra optimalizált. A 6 pólusú motor 3000 rpm maximális mechanikai sebességgel működik, ami sokoldalú felhasználást tesz lehetővé. A tápfeszültség tartománya 34-48 V DC, így kompatibilis a legtöbb ipari vezérlőrendszerrel. A motor peremmel rögzíthető, peremmérete 57,2 mm, teljes hossza pedig 56 mm. A központosító gallér átmérője 38 mm, mélysége 1,6 mm, ami pontos és stabil beszerelést biztosít.
A motor tengelykialakítása sima, átmérője 6,35 mm, hossza 21 mm. A névleges nyomaték 0,9 Nm, míg a tartónyomaték értéke 1,02 Nm. A rotor tehetetlenségi nyomatéka 0,22 kg.cm². A motor felbontása rendkívül rugalmas: beállítható 1,8°, 0,9°, 0,72°, 0,36°, 0,18°, 0,09°, 0,072° vagy 0,036° lépésszögre, ami 200, 400, 500, 1000, 2000, 4000, 5000 vagy 10000 lépést jelent teljes fordulatonként. A pozicionálási pontosság ±6 ívperc, a maximális indítási frekvencia pedig 8 kHz. További villamos jellemzők közé tartozik az 5,8 A névleges áram, a 0,5 Ohm tekercsellenállás és a 3,3 ms időállandó.
A BRS366H030AAA léptetőmotor tartósságra tervezett, a csapágy élettartama 20000 óra. Kiemelkedő dinamikai tulajdonságokkal rendelkezik, maximális szögyorsulása 200000 rad/s². A maximális radiális terhelés az első tengelyvégen 24 N, a második tengelyvégen 40 N lehet, míg a maximális axiális terhelés 100 N (húzóerő) vagy 8,4 N (nyomóerő). A motor a természetes konvekció elvén hűl, működési hőmérséklet-tartománya -25 és +40 °C között van, tárolási hőmérséklet-tartománya pedig -25 és +70 °C között. A motor védettsége IP56 (a tengelyperselynél IP41), és megfelel az IEC 50347 és IEC 60072-1 szabványoknak.
BRS366H030AAA műszaki adatok
Alapadatok
Termékcsalád: Lexium SD3
Termék típusa: Mozgásvezérlő motor
Rövid terméknév: BRS3
Maximális mechanikai sebesség: 3000 rpm
Motor típusa: 3-fázisú léptetőmotor
Motorpólusok száma: 6
Tápfeszültség határértékek: 34 V DC / 48 V DC
Rögzítési mód: Perem
Motor perem mérete: 57,2 mm
Hossz: 56 mm
Központosító gallér átmérője: 38 mm
Kiegészítő adatok
Központosító gallér mélység: 1,6 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérője: 5,2 mm
Rögzítő furatok köre: 66,6 mm
Elektromos csatlakozás: Kivezetett vezetékek
Tartó fék: Nélküli
Tengelyvég: Sima tengely
Másodlagos tengely: Másodlagos tengelyvég nélkül
Tengely átmérő: 6,35 mm
Tengely hossz: 21 mm
Névleges nyomaték: 0,9 Nm
Tartónyomaték: 1,02 Nm
Rotor tehetetlenség: 0,22 kg.cm²
Felbontás: 1,8°, 0,9°, 0,72°, 0,36°, 0,18°, 0,09°, 0,072°, 0,036° lépésszög / 200, 400, 500, 1000, 2000, 4000, 5000, 10000 teljes lépésszám fordulatonként
Pontossági hiba: +/- 6 ívperc
Maximális indítási frekvencia: 8 kHz
Névleges áram: 5,8 A
Ellenállás: 0,5 Ohm (tekercs)
Időállandó: 3,3 ms
Maximális radiális erő Fr: 40 N (második tengelyvég) / 24 N (első tengelyvég)
Maximális axiális erő Fa: 100 N (húzóerő) / 8,4 N (nyomóerő)
Élettartam: 20000 óra (csapágy)
Szöggyorsulás: 200000 rad/s²
Környezeti jellemzők
Szabványok: IEC 50347, IEC 60072-1
Hűtés típusa: Természetes konvekció
Üzemi környezeti hőmérséklet: -25...40 °C
Tárolási környezeti hőmérséklet: -25...70 °C
Üzemi magasság: <= 1000 m teljesítménycsökkenés nélkül
Relatív páratartalom: 15...85 % kondenzáció nélkül
Rezgésállóság: 20 m/s² maximum, A kategória az IEC 60034-14 szerint
IP védettségi fokozat: IP56 teljes, kivéve tengelypersely / IP41 tengelypersely tömítőgyűrű nélkül az IEC 60034-5 szerint
Hőmérsékleti osztály: F tekercs az IEC 60034-1 szerint
