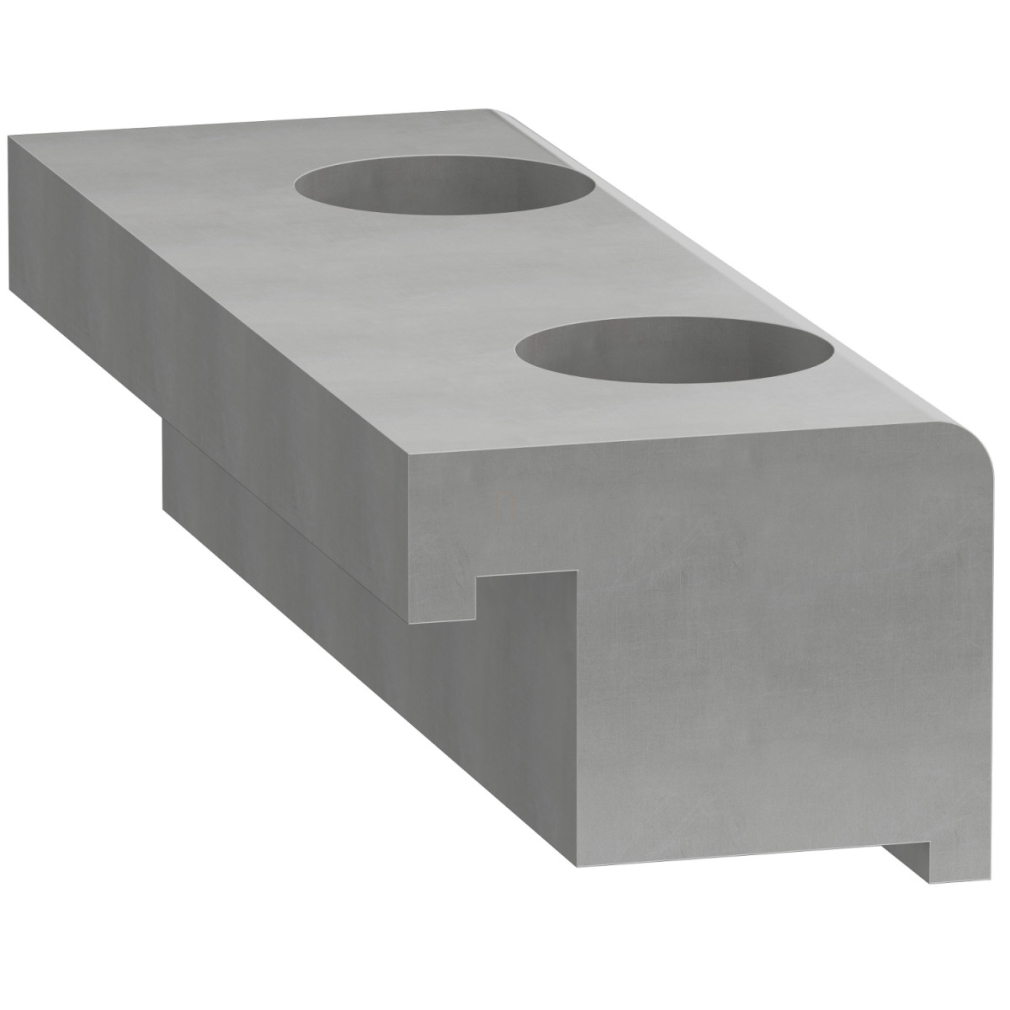

A Schneider Electric Lexium PAS termékcsaládjába tartozó VW33MF10814 rögzítő karmok kiváló minőségű alkatrészek, amelyek speciálisan a lineáris mozgásrendszerek biztonságos és precíz rögzítéséhez lettek kifejlesztve. Ez a 8-10 darabos szett elsősorban a PAS44, TAS42/43 lineáris tengelyek fix támaszokhoz történő rögzítésére szolgál, ami nélkülözhetetlen a stabil és pontos működés biztosításához ipari alkalmazásokban.
A VW33MF10814 kódszámú rögzítő karmok a Lexium lineáris mozgásrendszer karbantartási tartozékainak kategóriájába tartoznak. Kompatibilisek a PAS 44 lineáris tengellyel (külső méret: 110 x 110 mm), valamint a TAS 42 (külső méret: 150 x 54 mm) és TAS 43 (külső méret: 200 x 59 mm) lineáris tengelyekkel. Ez a sokoldalú kompatibilitás lehetővé teszi, hogy különböző méretű és kialakítású lineáris tengelyeket is biztonságosan rögzíts a Schneider Electric Lexium PAS és TAS termékcsaládok használata során.
A rögzítő karmok pontos méretezése kiemelt jelentőségű a megfelelő illeszkedés és biztos rögzítés szempontjából. A VW33MF10814 rögzítő karmok precíz méretekkel rendelkeznek: 76 mm teljes hosszúság (L), 40 mm L1 hosszúság, 28 mm B szélesség, 20 mm B1 szélesség, 10 mm B2 szélesség, 22 mm H magasság és 12 mm H1 magasság. Továbbá a furatok átmérői is meghatározottak: ØD1 = 15 mm és ØD2 = 9 mm. Ezek a precízen meghatározott méretek biztosítják, hogy a rögzítő karmok tökéletesen illeszkedjenek a megfelelő lineáris tengelyekhez, ezáltal maximális stabilitást és biztonságot nyújtva a portál tengely rögzítésénél.
Schneider Electric Lexium PAS - VW33MF10814 -Rögzítő karom, 10-es egységcsomag műszaki adatok
Fő termékjellemzők
Termékcsalád: Lexium lineáris mozgás
Terméktípus: Rögzítő karom
Alkalmazási terület: Portál tengely rögzítése fix támaszhoz
Kategória: Karbantartási tartozékok
Kompatibilitás
Termék kompatibilitás:
- PAS 44 lineáris tengely, külső méret: 110 x 110 mm
- TAS 42 lineáris tengely, külső méret: 150 x 54 mm
- TAS 43 lineáris tengely, külső méret: 200 x 59 mm
Termékcsalád kompatibilitás:
- Lexium PAS
- Lexium TAS
Műszaki paraméterek
Cikkszám: VW33MF10814
Mennyiség: 8-10 darab
Méretek
Milliméterbern (mm):
- A: 18 mm
- B: 28 mm
- B1: 20 mm
- B2: 10 mm
- H: 22 mm
- H1: 12 mm
- L: 76 mm
- L1: 40 mm
- ØD1: 15 mm
- ØD2: 9 mm
