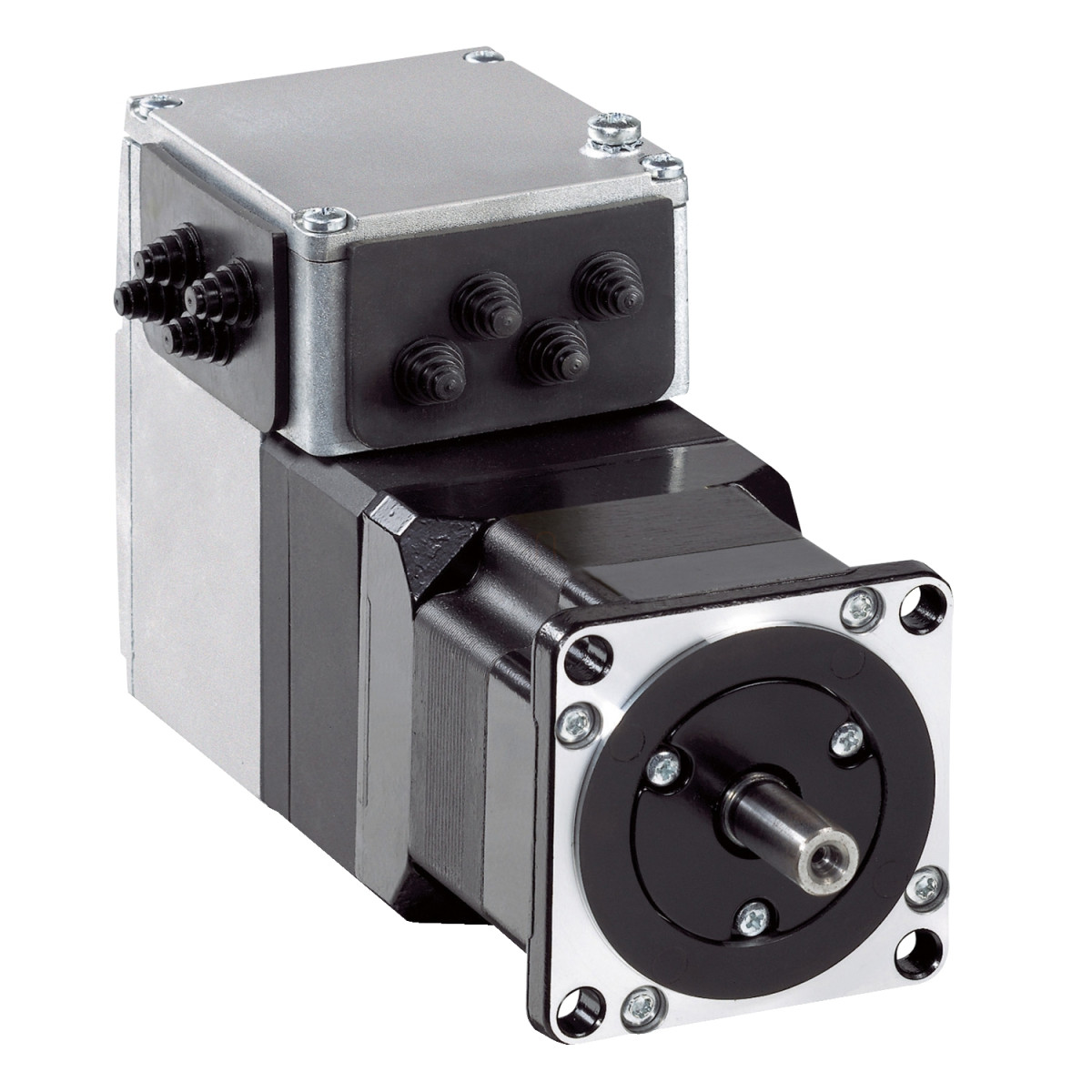

Schneider Electric Lexium ILA - ILA2T572PC2A0 - integrált hajtásos szervomotor, aszinkron motorral, 57 mm, Modbus TCP, 24…48 V
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A Lexium ILA2T572PC2A0 modell 24-48V DC tápfeszültséggel működik, amely rugalmas beépítést tesz lehetővé különböző ipari környezetekben. A motor 57 mm-es peremmérettel rendelkezik, és integrált Modbus TCP kommunikációs interfésszel van felszerelve, amely biztosítja a hálózati kapcsolatot és a könnyű rendszerintegrációt. A berendezés ipari csatlakozóval van ellátva, ami megkönnyíti a telepítést és a karbantartást. A motor 6 pólusú kialakítású, és egyfázisú hálózatról üzemeltethető. Teljesítménye kiemelkedő: 24V-on 1600 fordulat/perc, míg 48V-on akár 3400 fordulat/perc névleges fordulatszám is elérhető. A 0,78 Nm névleges nyomaték és az 1,62 Nm csúcs nyomaték biztosítja a megfelelő erőt a legtöbb ipari alkalmazáshoz.
A Lexium ILA2T572PC2A0 modell számos fejlett funkciót kínál: multi-turn enkódert használ visszacsatoláshoz, amely kiemelkedő pontosságot biztosít (16384 pont/fordulat × 4096 fordulat felbontással és mindössze ±0,05° hibával). A készülék 4 jelbemenetet/kimenetet tartalmaz, amelyek rugalmasan konfigurálhatók az alkalmazás igényei szerint. A védelmi funkciók között megtalálható a kimeneti feszültség rövidzárlat elleni védelme, a Safe Torque Off (biztonságos nyomaték-kikapcsolás) funkció, valamint a kimeneti feszültség túlterhelés elleni védelme. Az eszköz természetes konvekcióval hűtött, így nem igényel ventilátort vagy egyéb külső hűtőberendezést. A motor IP54-es védettséggel rendelkezik (a tengelypersely kivételével, amely IP41), így jól véd por és nedvesség ellen.
Műszaki szempontból a motor egyéb fontos paraméterei: 9 mm-es tengelyátmérő, 20 mm-es tengelyhossz, 18-55,2V tápfeszültség-tartomány, maximum 7000 mA folyamatos és 8500 mA csúcs áramfelvétel. A biztosíték ajánlott értéke 16A. A motor RS485 Modbus TCP (9,6, 19,2 és 38,4 kbaud) üzembe helyezési interfészt kínál. A rotor tehetetlenségi nyomatéka 0,173 kg·cm², a maximális radiális erő (Fr) 107 N, a maximális axiális erő (Fa) pedig 104 N nyomó- és húzóerő esetén egyaránt. A készülék CE jelöléssel rendelkezik és megfelel számos nemzetközi szabványnak, köztük az IEC 61800-3, IEC 50178, EN 61800-3:2001 szabványoknak. A termék TÜV, cUL és UL tanúsítvánnyal rendelkezik, ami garantálja a magas minőséget és biztonságot.
Schneider Electric Lexium ILA - ILA2T572PC2A0 -integrált hajtásos szervomotor, aszinkron motorral, 57 mm, Modbus TCP, 24…48 V műszaki adatok
Általános adatok
Termékcsalád: Lexium integrált hajtás
Termék vagy komponens típusa: Mozgás integrált hajtás
Eszköz rövid neve: ILA
Motor típusa: AC szinkron szervomotor
Motorpólusok száma: 6
Hálózat fázisainak száma: Egyfázisú
Névleges tápfeszültség [Us]: 24 V / 48 V
Hálózat típusa: DC
Kommunikációs interfész: Modbus TCP, integrált
Hosszúság: 207,8 mm
Tekercselés típusa: Közepes forgási sebesség és közepes nyomaték
Elektromos csatlakozás: Ipari csatlakozó
Rögzítőfék: Nélkül
Hajtómű típusa: Nélkül
Teljesítmény adatok
Névleges fordulatszám: 1600 rpm 24 V-nál / 3400 rpm 48 V-nál
Névleges nyomaték: 0,78 Nm
Csúcs nyomaték: 1,62 Nm
Folyamatos állóhelyzeti nyomaték: 0,78 Nm
Kiegészítő adatok
Átviteli sebesség: 10, 100 Mbit/s
Szerelési támogatás: Karima
Motor karima mérete: 57 mm
Motor tekercseinek száma: 2
Központosító gallér átmérője: 50 mm
Központosító gallér mélysége: 1,6 mm
Szerelőfuratok száma: 4
Szerelőfuratok átmérője: 5,2 mm
Szerelőfuratok körátmérője: 66,6 mm
Visszacsatolás típusa: Multi-turn enkóder
Tengely vége: Menetvágás nélküli
Második tengely: Második tengelyvég nélkül
Tengely átmérő: 9 mm
Tengely hossz: 20 mm
Elektromos jellemzők
Tápfeszültség határértékek: 18...55,2 V
Áramfelvétel: 7000 mA maximum folyamatos / 8500 mA csúcs
Kapcsolódó biztosíték értéke: 16 A
Üzembe helyezési interfész: RS485 Modbus TCP (9,6, 19,2 és 38,4 kbaud)
Bemenet/kimenet típusa: 4 jel (mindegyik használható bemenetként vagy kimenetként)
Diszkrét bemeneti áram: 10 mA 24 V-nál biztonsági bemenethez / 2 mA 24 V-nál 24 V-os jelinterfészhez
Diszkrét kimeneti feszültség: 23...25 V
Maximális kapcsolási áram: 100 mA kimeneteként / 200 mA összesen
Mechanikai jellemzők
Sebesség visszacsatolás felbontása: 16384 pont/fordulat × 4096 fordulat
Pontossági hiba: +/- 0,05°
Rotor tehetetlenségi nyomatéka: 0,173 kg.cm²
Maximális radiális erő Fr: 107 N
Maximális axiális erő Fa: 104 N (nyomóerő) / 104 N (húzóerő)
Élettartam órákban: 20000 h csapágy
Jelölés: CE
Hűtés típusa: Természetes konvekció
Nettó tömeg: 1,7 kg
Környezeti jellemzők
IP védettségi fokozat: IP41 tengelypersely: IEC 60034-5 szerint / IP54 teljes kivéve tengelypersely: IEC 60034-5 szerint
Relatív páratartalom: 15...85% kondenzáció nélkül
Rezgésállóság: 20 m/s² (f= 10...500 Hz) 10 ciklus IEC 60068-2-6 szerint
Ütésállóság: 150 m/s² 1000 ütés IEC 60068-2-29 szerint
Üzemi környezeti hőmérséklet: 40...55 °C (2%-os teljesítménycsökkentés °C-onként) / 0...40 °C (csökkentés nélkül)
Megengedett környezeti hőmérséklet az eszköz körül: 105 °C teljesítményerősítő / 110 °C motor
Tárolási környezeti hőmérséklet: -25...70 °C
Üzemi magasság: <= 1000 m teljesítménycsökkentés nélkül
