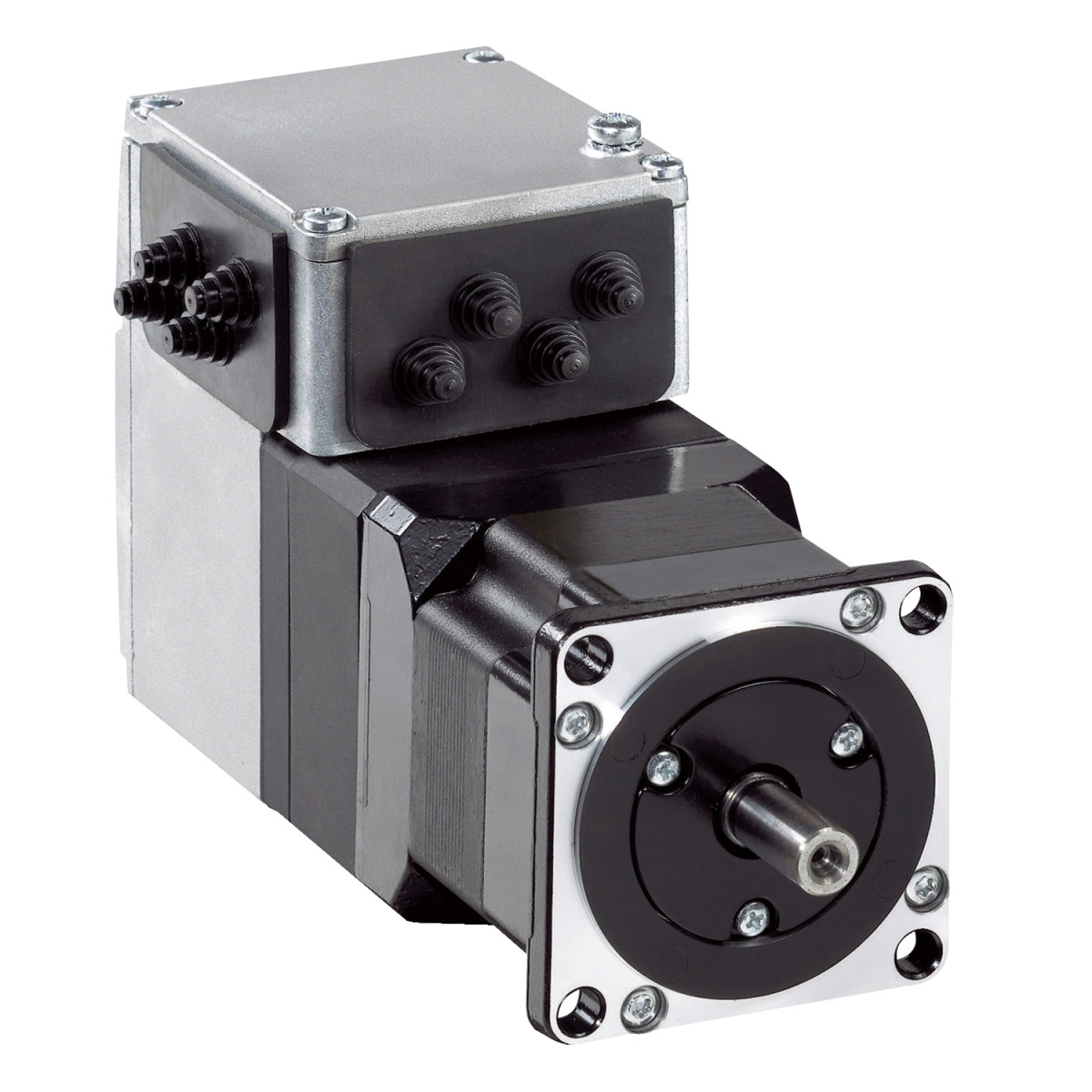

Schneider Electric Lexium ILA - ILA2K572PB2A0 - integrált hajtásos szervomotor, aszinkron motorral, 57 mm, Ethernet/IP, 24…48 V

Szélesség méret: 185 mm

Hosszúság méret: 355 mm

Magasság méret: 80 mm

Gyártó neve: Schneider Electric Zrt.

Egyedi rendelésre

Schneider Electric Lexium ILA - ILA2K572PB2A0 - integrált hajtásos szervomotor, aszinkron motorral, 57 mm, Ethernet/IP, 24…48 V

Name: Schneider Electric Lexium ILA - ILA2K572PB2A0 - integrált hajtásos szervomotor, aszinkron motorral, 57 mm, Ethernet/IP, 24…48 V
Brand: Schneider Electric
SKU: 3606485204574
Price: 580787 HUF
Availability: InStock

580 787 Ft

Egyedi rendelésre

A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket még kedvezőbb áron, kattints ide!

👀Nézd meg ezeket a kategóriákat is !

Schneider Electric

Schneider Electric Lexium ILA, ILE, ILS

Elektromotor

A Schneider Electric Lexium ILA termékcsalád ILA2K572PB2A0 típusú integrált hajtásos szervomotorja egy kompakt, nagy teljesítményű megoldás, amely tökéletes választás precíziós mozgatási feladatokhoz. Ez az innovatív eszköz egyesíti a szervomotor és a hajtás előnyeit egyetlen kompakt egységben, ami jelentősen leegyszerűsíti a telepítést és csökkenti a kábelezési igényeket.

Az ILA2K572PB2A0 modell egy AC szinkron szervomotorral rendelkezik, amely 24-48 V DC tápfeszültséggel működik. A motor 6 pólusú kialakítása és a közepes forgási sebességű és közepes nyomatékú tekercselése optimális teljesítményt biztosít számos alkalmazáshoz. A motor 24 V-os tápellátás mellett 1600 fordulat/perc, míg 48 V mellett akár 3400 fordulat/perc névleges sebességre is képes. A 0,78 Nm névleges nyomaték mellett 1,62 Nm csúcs nyomatékot tud elérni, ami kiváló dinamikus teljesítményt biztosít. A motor pontos pozicionálási képességét a beépített többfordulatú enkóder garantálja, amely rendkívül magas, 16384 pont/fordulat × 4096 fordulat felbontással és mindössze ±0,05° pontossági hibával rendelkezik.

Az eszköz kommunikációs képességei is kiemelkedőek: beépített EtherNet/IP interfésszel rendelkezik, valamint RS485 Modbus TCP protokollal is támogatja a beüzemelést. Telepítése rendkívül egyszerű a 57 mm-es motor perem méretnek és a karimás rögzítési lehetőségnek köszönhetően. A motor tengelye 9 mm átmérőjű és 20 mm hosszú, így könnyen illeszthető a legtöbb mechanikai rendszerhez. A készülék teljes hossza 207,8 mm, és nyomtatott áramköri csatlakozóval rendelkezik az elektromos bekötéshez. A motor IP54-es védelemmel rendelkezik a ház tekintetében (a tengelyátvezetés IP41), így megfelelő védelmet nyújt por és nedvesség ellen számos ipari környezetben.

A Lexium ILA2K572PB2A0 4 jelet biztosít, amelyek mindegyike konfigurálható bemenetként vagy kimenetként. A bemeneti feszültségtartomány -3...4,5 V a 0 állapothoz és 15...30 V az 1 állapothoz, míg a kimeneti feszültség 23...25 V. A maximális kapcsolási áram 100 mA kimeneteként, összesen 200 mA. Az eszköz számos védelmi funkcióval is rendelkezik, beleértve a Safe Torque Off funkciót, a kimeneti feszültség túlterhelés elleni védelmét, valamint a kimeneti feszültség rövidzár elleni védelmét. Műszaki szempontból további előnyös tulajdonságai közé tartozik a 0,173 kg·cm² forgórész tehetetlenségi nyomatéka, valamint a 107 N maximális sugárirányú és 104 N maximális tengelyirányú erőterhelhetőség. Az eszköz természetes konvekciós hűtéssel működik, és 20000 óra csapágy élettartammal rendelkezik. Működési hőmérséklet-tartománya 0...40 °C teljesítménycsökkenés nélkül, illetve 40...55 °C között 2% teljesítménycsökkenéssel fokonként.

Schneider Electric Lexium ILA - ILA2K572PB2A0 -integrált hajtásos szervomotor, aszinkron motorral, 57 mm, Ethernet/IP, 24…48 V műszaki adatok

Főbb jellemzők

Termékcsalád: Lexium integrált hajtás

Termék vagy komponens típus: Mozgásintegrált hajtás

Eszköz rövid neve: ILA

Motor típus: AC szinkron szervomotor

Motor pólusainak száma: 6

Hálózati fázisok száma: Egyfázisú

Névleges tápfeszültség: 48 V / 24 V

Hálózati típus: DC

Kommunikációs interfész: Ethernet/IP, integrált

Hosszúság: 207,8 mm

Tekercselési típus: Közepes forgási sebesség és közepes nyomaték

Elektromos csatlakozás: Nyomtatott áramköri csatlakozó

Tartófék: Nélkül

Fogaskerékház típus: Nélkül

Névleges sebesség: 1600 ford/perc 24 V-nál, 3400 ford/perc 48 V-nál

Névleges nyomaték: 0,78 N.m

Kiegészítő jellemzők

Átviteli sebesség: 125, 250, 500 kbaud

Rögzítési támasz: Karima

Motor perem mérete: 57 mm

Motor stacking száma: 2

Központosító gallér átmérője: 50 mm

Központosító gallér mélysége: 1,6 mm

Rögzítőfuratok száma: 4

Rögzítőfuratok átmérője: 5,2 mm

Rögzítőfuratok körátmérője: 66,6 mm

Visszacsatolás típusa: Többfordulatú enkóder

Tengely vég: Menetvágás nélküli

Második tengely: Második tengely vége nélkül

Tengely átmérő: 9 mm

Tengely hossza: 20 mm

Tápfeszültség határértékek: 18...55,2 V

Áramfogyasztás: 7000 mA maximum folyamatos, 8500 mA csúcs

Kapcsolódó biztosíték besorolás: 16 A

Üzembe helyezési interfész: RS485 Modbus TCP (9,6, 19,2 és 38,4 kbaud)

Bemenet/kimenet típus: 4 jel (mindegyik használható bemenetként vagy kimenetként)

Feszültség 0 állapot garantált: -3...4,5 V

Feszültség 1 állapot garantált: 15...30 V

Diszkrét bemeneti áram: 10 mA 24 V-nál biztonsági bemenethez, 2 mA 24 V-nál 24 V jel interfészhez

Diszkrét kimeneti feszültség: 23...25 V

Maximális kapcsolási áram: 100 mA kimeneteként, 200 mA összesen

Védelmi típus: Safe Torque Off, Kimeneti feszültség túlterhelése, Kimeneti feszültség rövidzára

Csúcs álló nyomaték: 1,62 N.m

Folyamatos álló nyomaték: 0,78 N.m

Sebesség visszacsatolási felbontás: 16384 pont/fordulat × 4096 fordulat

Pontossági hiba: +/- 0,05 °

Forgórész tehetetlenség: 0,173 kg.cm²

Maximális sugárirányú erő Fr: 107 N

Maximális tengelyirányú erő Fa: 104 N (nyomóerő), 104 N (húzóerő)

Szerviz élettartam órákban: 20000 h csapágy

Jelölés: CE

Hűtés típusa: Természetes konvekció

Nettó súly: 1,7 kg

Környezet

Szabványok: IEC 61800-3, IEC 60072-1, EN 61800-3:2001 második környezet, EN 61800-3: 2001-02, IEC 50178, IEC 50347, IEC 61800-3, Ed 2

Termék tanúsítványok: TÜV, cUL, UL

Környezeti működési hőmérséklet: 40...55 °C (2% teljesítménycsökkenéssel °C-onként), 0...40 °C (teljesítménycsökkenés nélkül)

Megengedett környezeti hőmérséklet az eszköz körül: 105 °C teljesítményerősítő, 110 °C motor

Tárolási környezeti hőmérséklet: -25...70 °C

Működési magasság: <= 1000 m teljesítménycsökkenés nélkül

Relatív páratartalom: 15...85% kondenzáció nélkül

Rezgésállóság: 20 m/s² (f= 10...500 Hz) 10 ciklus az IEC 60068-2-6 szerint

Ütésállóság: 150 m/s² 1000 ütés az IEC 60068-2-29 szerint

IP védettségi fokozat: IP41 tengelyátvezető persely: az IEC 60034-5 szerint, IP54 teljes kivéve tengelyátvezető persely: az IEC 60034-5 szerint

Termék adatok

Szélesség méret

185 mm

Hosszúság méret

355 mm

Magasság méret

80 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3606485204574

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Névleges feszültség

Kivitel

váltakozó áram-szinkron motor

Védettség

IP54

Pólusszám

Gyártó/Márka

Schneider Electric

Névleges áram

7 A

Tömeg

2,294 kg/db

Cikkszám

3606485204574
