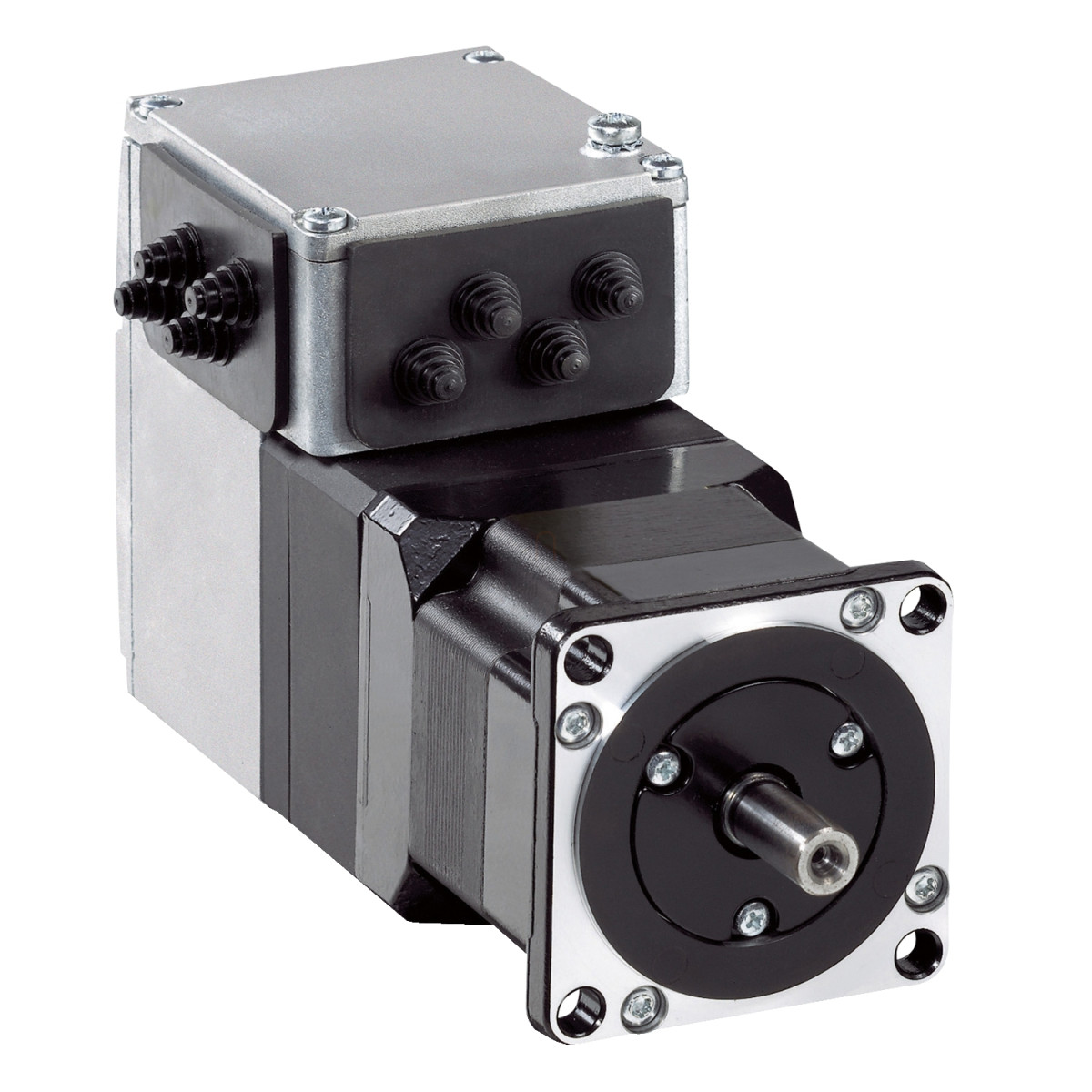

Schneider Electric Lexium ILA - ILA2E572PB1F0 - integrált hajtásos szervomotor, aszinkron motorral, 57 mm, EtherCAT, 24…48 V

Szélesség méret: 193 mm

Hosszúság méret: 380 mm

Magasság méret: 85 mm

Gyártó neve: Schneider Electric Zrt.

Egyedi rendelésre

Schneider Electric Lexium ILA - ILA2E572PB1F0 - integrált hajtásos szervomotor, aszinkron motorral, 57 mm, EtherCAT, 24…48 V

Name: Schneider Electric Lexium ILA - ILA2E572PB1F0 - integrált hajtásos szervomotor, aszinkron motorral, 57 mm, EtherCAT, 24…48 V
Brand: Schneider Electric
SKU: 3606485187471
Price: 614717 HUF
Availability: InStock

614 717 Ft

Egyedi rendelésre

A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket még kedvezőbb áron, kattints ide!

👀Nézd meg ezeket a kategóriákat is !

Schneider Electric

Schneider Electric Lexium ILA, ILE, ILS

Elektromotor

A Schneider Electric Lexium ILA2E572PB1F0 egy innovatív, integrált hajtásos szervomotor, amely egyesíti az AC szinkron szervomotort és a vezérlőegységet egyetlen kompakt készülékben. Ez a termék ideális megoldást jelent olyan alkalmazásokhoz, ahol a helytakarékosság, a pontos pozicionálás és a rugalmas vezérelhetőség egyaránt fontos szempontok. A 24-48 V-os egyenfeszültségről működő Lexium ILA2E572PB1F0 modell EtherCAT kommunikációs interfésszel rendelkezik, amely biztosítja a gyors és megbízható hálózati kommunikációt.

A Lexium ILA2E572PB1F0 motorja 57 mm-es karimával rendelkezik, amely ipari szabványnak számít, így könnyen integrálható különböző alkalmazásokba. A motor teljesítménye kiemelkedő: 24 V-on 1600 fordulat/perc, míg 48 V-on akár 3400 fordulat/perc névleges fordulatszámra is képes. A 0,78 Nm névleges nyomaték és az 1,62 Nm csúcs állónyomaték lehetővé teszi a precíziós mozgatást és pozicionálást. A beépített tartófék 1,2 Nm tartónyomatékot biztosít, így a rendszer kikapcsolt állapotban is pozícióban tartható.

A Lexium ILA2E572PB1F0 számos fejlett műszaki paraméterrel rendelkezik, amelyek sokoldalú felhasználást tesznek lehetővé. A motor közepesen nagy sebességre és közepes nyomatékra optimalizált tekercseléssel készül. A nyomtatott áramköri lap csatlakozója egyszerű integrálást tesz lehetővé elektronikai rendszerekbe. A szabályozás pontosságát a 16384 pont/fordulat felbontású, egykörös enkóder biztosítja, ±0,05° pontossággal. A készülék 4 jelbemenetet/kimenetet kínál, amelyek mindegyike konfigurálható bemenetként vagy kimenetként, így rugalmas vezérlési lehetőségeket biztosít. A maximum 100 mA kapcsolási áramerősség kimenetenként és 200 mA összesen megfelelő a legtöbb jelzési és vezérlési feladathoz.

A Lexium ILA2E572PB1F0 robusztus kialakítású, megfelelve a szigorú ipari követelményeknek. A IP54-es védettség (a tengelyátvezetés kivételével, amely IP41) biztosítja a por és fröccsenő víz elleni védelmet. A készülék -25...70 °C közötti tárolási hőmérsékleten tartható, és 0...40 °C között teljesítménycsökkenés nélkül üzemeltethető (40...55 °C között 2% teljesítménycsökkenés/°C mellett). A motor természetes konvekcióval hűl, ami növeli a megbízhatóságot. A 107 N maximális radiális erő és a 104 N maximális axiális erő biztosítja a robosztus mechanikai teljesítményt. A készülék ellenáll a vibrációnak (20 m/s² 10-500 Hz között) és az ütéseknek (150 m/s² 1000 ütésig), ami alkalmassá teszi ipari környezetben történő használatra.

Schneider Electric Lexium ILA - ILA2E572PB1F0 -integrált hajtásos szervomotor, aszinkron motorral, 57 mm, EtherCAT, 24…48 V műszaki adatok

Általános jellemzők

Termékcsalád: Lexium integrált hajtás

Terméktípus: Mozgásvezérlő integrált hajtás

Eszköz rövid neve: ILA

Motortípus: AC szinkron szervomotor

Motorpólusok száma: 6

Hálózat fázisszáma: Egyfázisú

Névleges tápfeszültség: 24 V, 48 V

Hálózat típusa: DC

Kommunikációs interfész: EtherCAT, integrált

Fizikai jellemzők

Hossz: 209,3 mm

Tekercselés típusa: Közepes forgási sebesség és közepes nyomaték

Elektromos csatlakozás: Nyomtatott áramköri lap csatlakozó

Tartófék: Van

Fogaskerékház típusa: Nincs

Névleges fordulatszám: 1600 fordulat/perc 24 V-nál, 3400 fordulat/perc 48 V-nál

Névleges nyomaték: 0,78 N.m

Tartónyomaték: 1,2 N.m tartófék

Kiegészítő információk

Átviteli sebesség: 100 Mbit/s

Rögzítési felület: Karima

Motor karima mérete: 57 mm

Motor egységek száma: 2

Központosító gallér átmérője: 50 mm

Központosító gallér mélysége: 1,6 mm

Rögzítő furatok száma: 4

Rögzítő furatok átmérője: 5,2 mm

Rögzítő furatok körosztási átmérője: 66,6 mm

Visszacsatolás típusa: Egykörös enkóder

Tengelyvég: Menetvágás nélküli

Második tengely: Második tengelyvég nélkül

Tengely átmérő: 9 mm

Tengely hosszúság: 20 mm

Tápfeszültség határértékek: 18...55,2 V

Elektromos jellemzők

Áramfelvétel: 7000 mA maximum folyamatos, 8500 mA csúcs

Kapcsolódó biztosíték névleges értéke: 16 A

Üzembe helyezési interfész: RS485 Modbus TCP (9,6, 19,2 és 38,4 kbaud)

Be-/kimeneti típus: 4 jel (mindegyik használható bemenetként vagy kimenetként)

Diszkrét bemeneti áram: 10 mA 24 V-nál biztonsági bemenethez, 2 mA 24 V-nál 24 V-os jelinterfész esetén

Diszkrét kimeneti feszültség: 23...25 V

Maximális kapcsolási áram: 100 mA kimenetenként, 200 mA összesen

Védelmi funkciók

Védelmi típus: Kimeneti feszültség rövidzárlata, Kimeneti feszültség túlterhelése, Biztonságos nyomaték kikapcsolás

Csúcs állónyomaték: 1,62 N.m

Folyamatos állónyomaték: 0,78 N.m

Sebesség visszacsatolás felbontása: 16384 pont/fordulat

Pontossági hiba: +/- 0,05°

Forgórész tehetetlenség: 0,243 kg.cm²

Maximális radiális erő Fr: 107 N

Maximális axiális erő Fa: 104 N (nyomóerő), 104 N (húzóerő)

Élettartam órákban: 20000 óra csapágy

Fék jellemzők

Fék behúzási teljesítmény: 10 W

Fék felengedési idő: 14 ms

Fék alkalmazási idő: 13 ms

Környezeti jellemzők

Jelölés: CE

Hűtés típusa: Természetes konvekció

Szabványok: IEC 60072-1, IEC 61800-3, Ed 2, EN 61800-3:2001, második környezet, EN 61800-3 : 2001-02, IEC 50347, IEC 61800-3, IEC 50178

Termék tanúsítványok: UL, cUL, TÜV

Üzemeltetési környezeti hőmérséklet: 40…55 °C (2%-os teljesítménycsökkentéssel °C-onként), 0…40 °C (csökkentés nélkül)

Megengedett környezeti hőmérséklet az eszköz körül: 105 °C teljesítményerősítő, 110 °C motor

Tárolási környezeti hőmérséklet: -25…70 °C

Üzemeltetési magasság: <= 1000 m teljesítménycsökkentés nélkül

Relatív páratartalom: 15…85 % kondenzáció nélkül

Rezgésállóság: 20 m/s² (f= 10…500 Hz) 10 ciklus az IEC 60068-2-6 szerint

Ütésállóság: 150 m/s² 1000 ütés az IEC 60068-2-29 szerint

IP védettségi fokozat: IP41 tengelypersely: az IEC 60034-5 szerint, IP54 teljes kivéve tengelypersely: az IEC 60034-5 szerint

Termék adatok

Szélesség méret

193 mm

Hosszúság méret

380 mm

Magasság méret

85 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3606485187471

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Névleges feszültség

Kivitel

váltakozó áram-szinkron motor

Védettség

IP54

Pólusszám

Gyártó/Márka

Schneider Electric

Névleges áram

7 A

Tömeg

2,657 kg/db

Cikkszám

3606485187471
