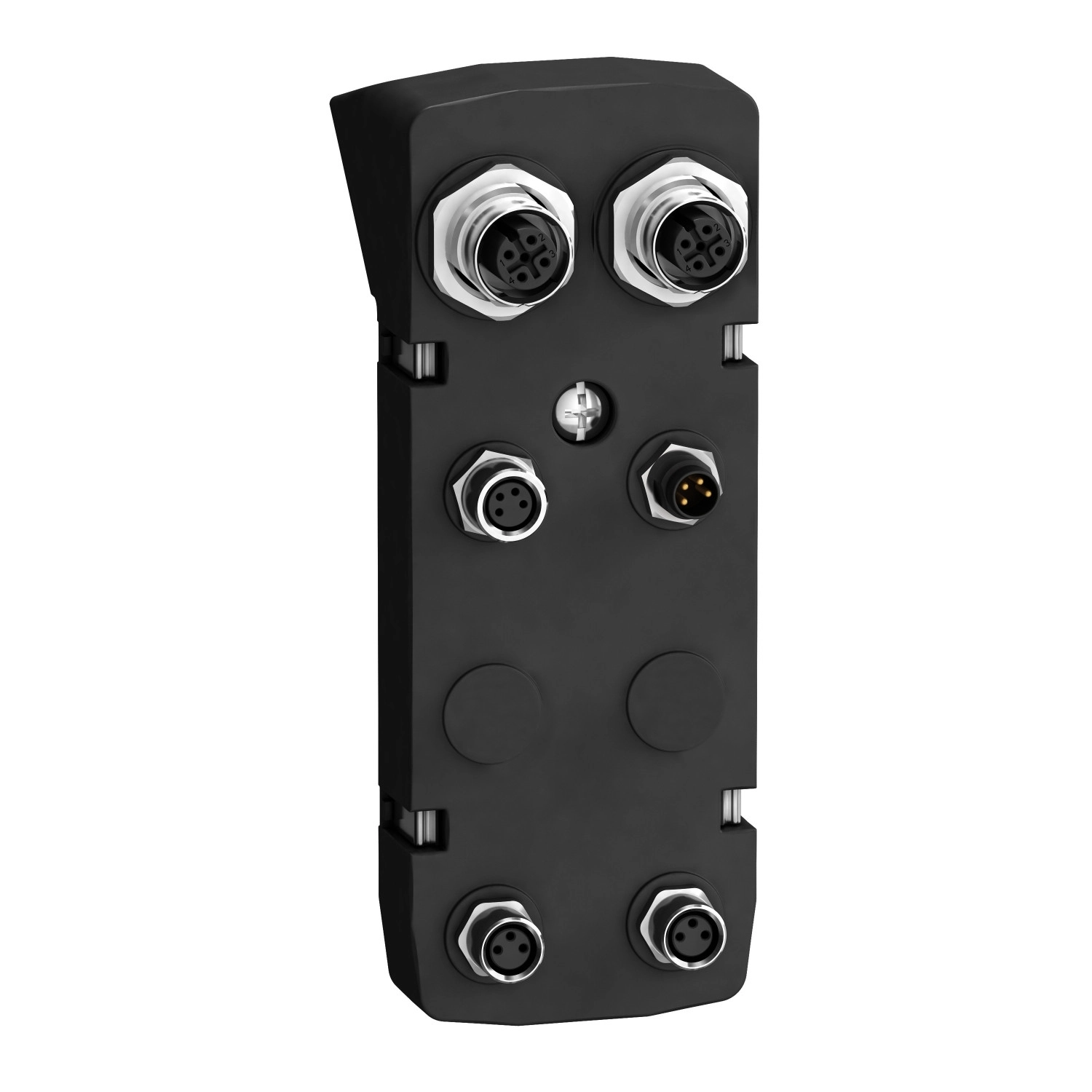

A Schneider Electric VW3M9108 egy speciális connector modul, amely kifejezetten a Lexium 32i hajtásvezérlő egységekkel való használatra lett tervezve. Ez a modul lehetővé teszi az ipari csatlakozók egyszerű és hatékony csatlakoztatását EtherCAT kommunikációs protokoll használatával, miközben két forráslogikájú diszkrét bemenetet is biztosít, valamint támogatja az STO (Safe Torque Off) biztonsági funkciót.
A VW3M9108 csatlakozó modul tökéletes kiegészítője a Lexium 32i termékcsalád EtherCAT változatának, és kifejezetten kompatibilis a BMI motorokkal rendelkező Lexium 32i hajtásvezérlő egységekkel. Az eszköz kompakt kialakítása és 0,212 kg-os nettó súlya lehetővé teszi a könnyű telepítést különböző ipari környezetekben. A modul elsődleges célja, hogy szabványos ipari csatlakozófelületeket biztosítson a komplex automatizálási rendszerek egyszerűbb és megbízhatóbb kábelezéséhez.
A Schneider Electric VW3M9108 csatlakozómodul részletes csatlakoztatási sémával rendelkezik, amely pontosan meghatározza a különböző jelcsatlakozásokat. Az eszköz IN és OUT csatlakozókkal van felszerelve, amelyek lehetővé teszik a láncolt hálózati topológiát. A modul különféle jelcsatlakozásokat támogat, beleértve a 24V-os tápellátást, a referencia potenciálokat, a négy digitális bemenetet (DI0-DI3), az STO biztonsági funkciókat (STO_A, STO_B, STO_COM), valamint az Ethernet jelátviteli és -fogadási jeleket (Tx+, Tx-, Rx+, Rx-). A beépített árnyékolás (SHLD) belső földeléssel rendelkezik a megbízható működés érdekében.
Schneider Electric Lexium 32i - VW3M9108 -kiegészítő, LXM32I MODULE ECT M12 2DI M8 SOURCE műszaki adatok
Általános jellemzők
Termékcsalád: Lexium 32i
Termék típusa: Csatlakozó modul
Tartozék/külön alkatrész kategória: Csatlakozási kiegészítők
Elektromos csatlakozás: Ipari csatlakozó
Kompatibilitás és csatlakoztathatóság
Termék kompatibilitás: Drive control unit LXM32i EtherCAT
Tartozék/külön alkatrész rendeltetése: BMI motor Lexium 32i hajtásvezérlő egységgel
Termékcsalád kompatibilitás: Lexium 32i
Kommunikációs interfész: EtherCAT
Műszaki specifikációk
Bemenet/kimenet típusa: 2 diszkrét bemenet
Diszkrét bemenet logika: Forrás
Biztonsági funkció: STO (safe torque off)
Nettó súly: 0,212 kg
Csatlakozási séma
Az I/O modul EtherCAT-tal és ipari csatlakozókkal rendelkezik, a következő jelekkel:
- +24VDC: 24 V jel tápellátás
- 0VDC: Referencia potenciál a +24VDC-hez
- DI0, DI1, DI2, DI3: Digitális bemenetek
- STO_A, STO_B: Biztonsági funkció STO
- STO_COM: Referencia potenciál a biztonsági funkcióhoz
- SHLD: Árnyékolás (belső földelésű)
- Tx+, Tx-: Ethernet adó jelek
- Rx+, Rx-: Ethernet vevő jelek
- NC: Nincs csatlakoztatva
