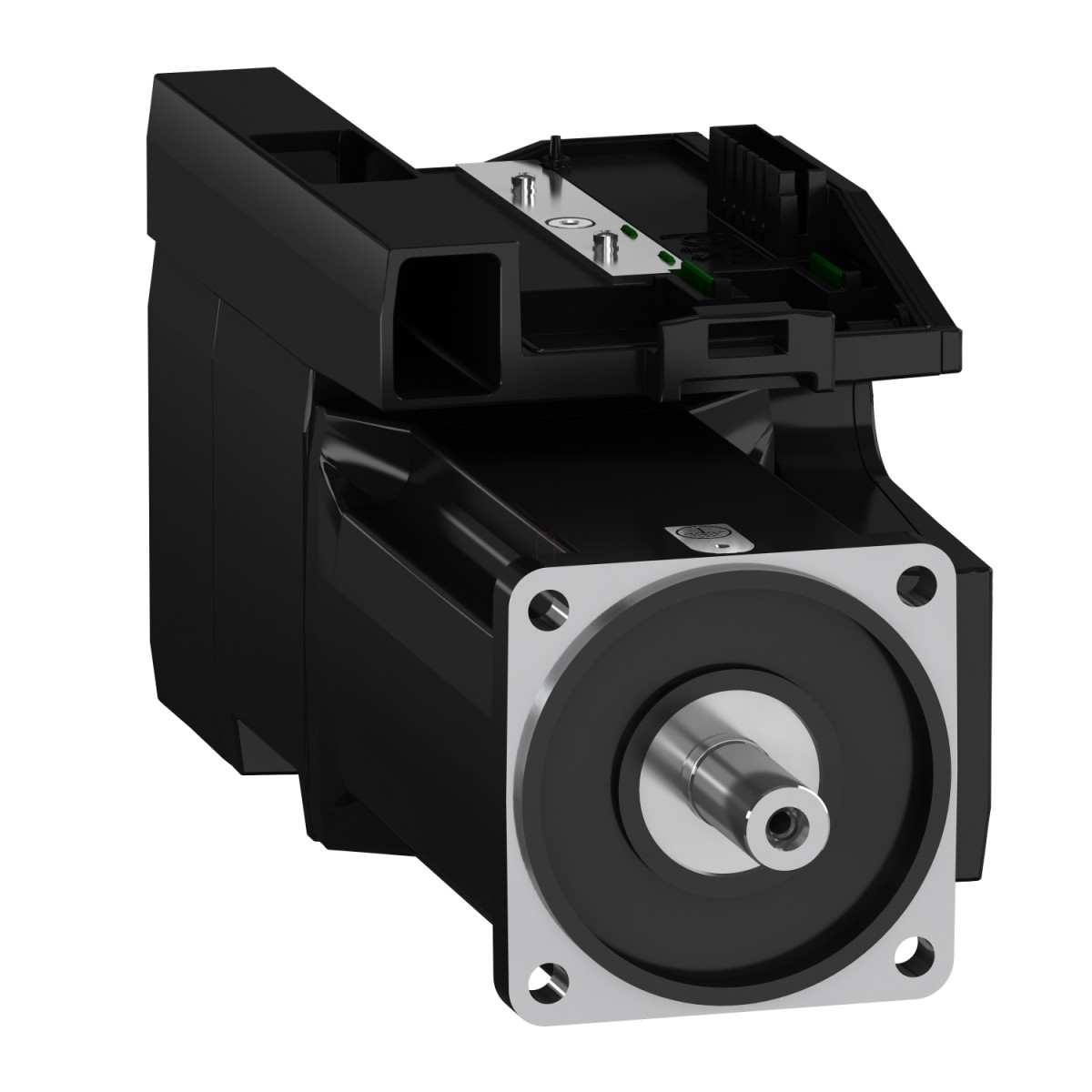

A Schneider Electric BMI1002P17A típusú szervomotorja a Lexium 32i sorozat része, mely integrált teljesítmény fokozattal rendelkező kompakt megoldás ipari alkalmazásokhoz. Ez a fejlett, háromfázisú szervomotor tökéletes választás olyan felhasználóknak, akik nagy teljesítményt, precíz pozicionálást és kiváló szabályozhatóságot igényelnek.
A BMI1002P17A modell kiemelkedő műszaki paraméterekkel rendelkezik. A motor 6000 fordulat/perc maximális mechanikai sebességre képes, és 208-480 V közötti háromfázisú tápfeszültséggel működtethető. Teljesítménye feszültségtől függően változik: 208 V-nál 1000 W, míg 400 V és 480 V esetén 1900 W névleges kimeneti teljesítményt biztosít. A motor névleges forgatónyomatéka is a tápfeszültség függvényében alakul: 208 V-nál 5,4 Nm, 400 V-nál 5,1 Nm, 480 V-nál pedig 4,1 Nm. A csúcs forgatónyomaték mindhárom feszültségtartományban egyaránt 14 Nm, ami kiváló indítási képességet biztosít nagyobb terhelések esetén is. A motor a tápfeszültség függvényében különböző névleges fordulatszámra képes: 208 V-nál 1900 rpm, 400 V-nál 3800 rpm, 480 V-nál pedig 4700 rpm.
A BMI1002P17A szervomotor abszolút multiturn SinCos Hiperface visszacsatolással van felszerelve, amely 32768 pont/fordulat × 4096 fordulat felbontást biztosít, ezáltal rendkívül pontos pozicionálást tesz lehetővé. A motor 10 pólussal rendelkezik, rotorjának tehetetlenségi nyomatéka 6,28 kg·cm². A motortengelyen 19 mm átmérőjű, 40 mm hosszú reteszelt kivitelű tengely található, ami megbízható mechanikai csatlakozást biztosít. A motor természetes konvekcióval hűl, nincs szüksége külső hűtőrendszerre. A motor tengelyének IP54, míg házának IP65 védettségi szintje kiváló védettséget biztosít por és nedvesség ellen, így megbízhatóan alkalmazható ipari környezetben is.
A BMI1002P17A további fontos jellemzői közé tartozik az 1,28 Nm/A nyomatékállandó és a 84,52 V/krpm ellenelektromotoros erő állandó. A motor álló részének ellenállása 2,347 ohm, induktivitása 9,79 mH (mindkettő 20°C-on mérve), elektromos időállandója pedig 4,17 ms. A motor különösen jól használható Lexium 32i hajtásokkal, kompatibilis mind a CANopen, mind az EtherCAT interfésszel ellátott LXM32i hajtásvezérlőkkel. A motorhoz különböző féktípusok állnak rendelkezésre, ami tovább növeli a felhasználási lehetőségeket. A motor nemzetközi szabványú karimával szerelhető, amelynek mérete 100 mm, a központosító gallér átmérője 95 mm, mélysége 3,5 mm. A rögzítőfuratok átmérője 9 mm, a furatköré pedig 115 mm. A motor teljes hossza 273 mm, és 2 motorréteggel rendelkezik.
Schneider Electric Lexium 32i - BMI1002P17A -32i integrált hajtásos szervomotor, 100 mm, 1900 W, 6 Nm, IP54, 3f, retesszel műszaki adatok
Fő jellemzők
Terméktípus: Szervomotor integrált teljesítmény fokozattal
Kompatibilitási tartomány: Lexium 32i
Eszköz rövid neve: BMI
Műszaki specifikációk
Maximális mechanikai fordulatszám: 6000 rpm
Névleges tápfeszültség: 208...480 V - 15...10 %
Tápfeszültség határok: 208…480 V
Hálózati fázisok száma: Három fázis
Tápfrekvencia: 50/60 Hz - 5...5 %
Hálózati frekvencia határok: 47.5…63 Hz
EMC szűrő: Integrált
Teljesítmény jellemzők
Folyamatos kimenő áram: 4 A 8 kHz-en
Kimenő áram 3s csúcs: 12 A 400 V-on 3 másodpercig
Folyamatos álló áram: 4 A
Folyamatos álló nyomaték: 6 N.m 208...480 V háromfázison
Csúcs álló nyomaték: 14 N.m 208 V / 400 V / 480 V háromfázison
Névleges kimenő teljesítmény: 1000 W 208 V háromfázison, 1900 W 400 V / 480 V háromfázison
Névleges nyomaték: 5.1 N.m 400 V-on, 5.4 N.m 208 V-on, 4.1 N.m 480 V-on háromfázison
Névleges fordulatszám: 1900 rpm 208 V-on, 3800 rpm 400 V-on, 4700 rpm 480 V-on háromfázison
Maximális áram Irms: 17.5 A 208 V / 400 V / 480 V-on, háromfázison
Fizikai jellemzők
Tengely vég: Reteszelt
Tengely átmérő: 19 mm
Tengely hossz: 40 mm
Retesz szélesség: 6 mm
Visszacsatolás típusa: Abszolút multiturn SinCos Hiperface
Sebesség visszacsatolás felbontás: 32768 pont/fordulat × 4096 fordulat
Rögzítőfék: Nincs
Rögzítési támasz: Nemzetközi szabvány karima
Motor karima méret: 100 mm
Elektromos csatlakozás: Nyomtatott áramköri kártya csatlakozó
Elektromos jellemzők
Nyomaték állandó: 1.28 N.m/A 20 °C-on
Ellenelektromotoros erő állandó: 84.52 V/krpm 20 °C-on
Motor pólusok száma: 10
Rotor tehetetlenségi nyomaték: 6.28 kg.cm²
Állórész ellenállás: 2.347 Ohm 20 °C-on
Állórész induktivitás: 9.79 mH 20 °C-on
Állórész elektromos időállandó: 4.17 ms 20 °C-on
Mechanikai jellemzők
Maximális radiális erő Fr: 990 N 1000 rpm-nél, 790 N 2000 rpm-nél, 690 N 3000 rpm-nél, 620 N 4000 rpm-nél, 580 N 5000 rpm-nél
Maximális axiális erő Fa: 0.2 × Fr
Hűtés típusa: Természetes konvekció
Hossz: 273 mm
Motor rétegek száma: 2
Központosító gallér átmérő: 95 mm
Központosító gallér mélység: 3.5 mm
Rögzítőfuratok száma: 4
Rögzítőfuratok átmérő: 9 mm
Rögzítőfuratok körmérője: 115 mm
Tengelyperem-karima távolság: 3.5 mm
Környezeti jellemzők
IP védettségi fokozat: Tengely: IP54, Ház: IP65
