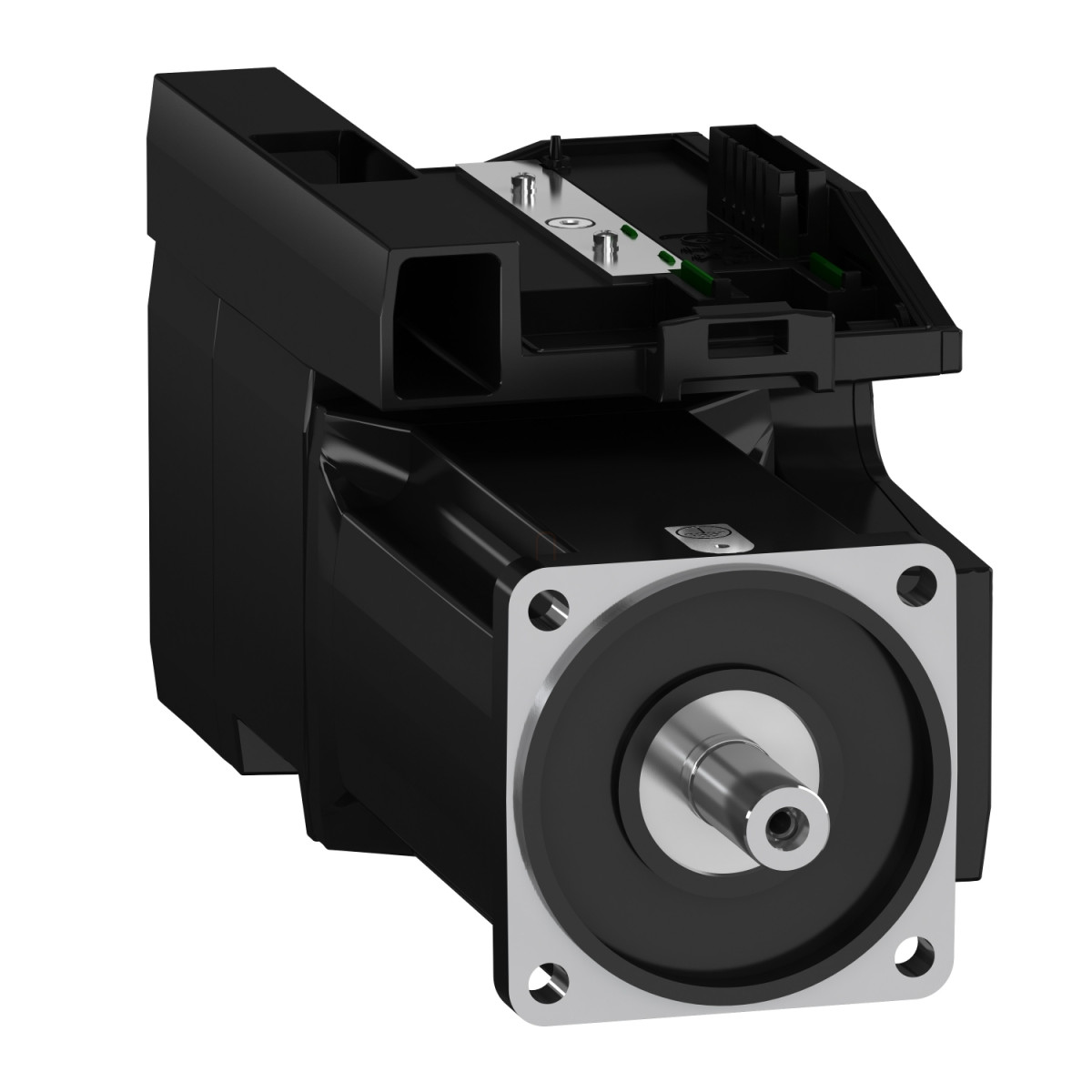

A Schneider Electric BMI1002P01A egy kiváló minőségű servo motor integrált teljesítményfokozattal, amely a Lexium 32i termékcsalád része. Ez a kompakt kialakítású, háromfázisú motor ideális megoldást kínál precíziós pozícionálási és sebesség-szabályozási feladatokhoz ipari automatizálási környezetben.
A BMI1002P01A szervomotor teljesítménye kiemelkedő a kategóriájában. 400 V-os háromfázisú tápfeszültség mellett 1900 W névleges kimeneti teljesítményt biztosít, maximális mechanikai forgási sebessége pedig eléri a 6000 fordulat/perc értéket. A motor folyamatos állónyomatéka 6 N.m, míg a csúcs állónyomaték 14 N.m, ami kiváló dinamikai tulajdonságokat biztosít gyors pozícionálási feladatokhoz. Nominális forgatónyomatéka 400 V-nál 5.1 N.m, míg 208 V-nál 5.4 N.m és 480 V-nál 4.1 N.m értékeket produkál. A motor névleges fordulatszáma a tápfeszültségtől függően 1900 rpm (208 V), 3800 rpm (400 V) vagy 4700 rpm (480 V) lehet.
A BMI1002P01A számos fejlett műszaki jellemzővel rendelkezik. Az abszolút egyforgású SinCos Hiperface visszacsatolásnak köszönhetően pontosan 131072 pont/fordulat felbontással rendelkezik, ami rendkívül precíz pozícionálást tesz lehetővé. A motorban beépített EMC szűrő található, kimeneti árama 8 kHz-en 4 A, maximális árama pedig 17.5 A. A motor kompatibilis a LXM32i CANopen és LXM32i EtherCAT meghajtóvezérlő egységekkel, ami rugalmas rendszerintegrációt tesz lehetővé különböző ipari hálózatokban. A tengelyvég menetnélküli, átmérője 19 mm, hossza pedig 40 mm. A motor védelmi szintje a tengelynél IP54, a háznál pedig IP65, így megbízhatóan működik akár poros, nedves környezetben is.
A BMI1002P01A további fontos műszaki adatai közé tartozik a nyomatéki állandó (1.28 N.m/A 20 °C-on), a visszaható elektromotoros erő állandó (84.52 V/krpm 20 °C-on), valamint a 10 motor pólus. A forgórész tehetetlenségi nyomatéka 6.28 kg.cm², az állórész ellenállása 2.347 Ohm, az állórész induktivitása pedig 9.79 mH 20 °C-on. A motor hűtési módja természetes konvekció, így nem igényel külön hűtőrendszert. Szerelési szempontból fontos, hogy a motor nemzetközi szabványos peremmel rendelkezik, motorperem mérete 100 mm, centírozó gallér átmérője 95 mm, mélysége 3.5 mm. A motorház hossza 273 mm, és 4 rögzítőlyukkal rendelkezik, amelyek átmérője 9 mm.
Schneider Electric Lexium 32i - BMI1002P01A -32i integrált hajtásos szervomotor, 100 mm, 1900 W, 6 Nm, IP54, 3f, retesz nélkül műszaki adatok
Általános jellemzők
Termékcsalád kompatibilitás: Lexium 32i
Eszköz rövid neve: BMI
Termék vagy komponens típusa: Szervomotor teljesítményfokozattal
Műszaki adatok
Maximális mechanikai sebesség: 6000 rpm
Névleges tápfeszültség: 208...480 V - 15...10 %
Tápfeszültség határértékek: 208…480 V
Hálózati fázisok száma: Háromfázisú
Tápfrekvencia: 50/60 Hz - 5...5 %
Hálózati frekvencia határértékek: 47.5…63 Hz
EMC szűrő: Integrált
Folyamatos kimeneti áram: 4 A 8 kHz-en
3s csúcs kimeneti áram: 12 A 400 V-nál 3 másodpercig
Folyamatos állóáram: 4 A
Folyamatos állónyomaték: 6 N.m 208...480 V háromfázisú tápnál
Csúcs állónyomaték: 14 N.m 208 V háromfázisú tápnál
14 N.m 400 V háromfázisú tápnál
14 N.m 480 V háromfázisú tápnál
Névleges kimeneti teljesítmény: 1000 W 208 V háromfázisú tápnál
1900 W 400 V háromfázisú tápnál
1900 W 480 V háromfázisú tápnál
Névleges nyomaték: 5.1 N.m 400 V háromfázisú tápnál
5.4 N.m 208 V háromfázisú tápnál
4.1 N.m 480 V háromfázisú tápnál
Névleges fordulatszám: 1900 rpm 208 V háromfázisú tápnál
3800 rpm 400 V háromfázisú tápnál
4700 rpm 480 V háromfázisú tápnál
Maximális áram Irms: 17.5 A 208 V-nál, háromfázisú
17.5 A 400 V-nál, háromfázisú
17.5 A 480 V-nál, háromfázisú
Visszacsatolás és kompatibilitás
Termék kompatibilitás: Drive control unit LXM32i CANopen
Drive control unit LXM32i EtherCAT
Visszacsatolás típusa: Abszolút egyforgású SinCos Hiperface
Sebesség visszacsatolás felbontása: 131072 pont/fordulat
Mechanikai adatok
Tengelyvég: Menetnélküli
Második tengely: Második tengelyvég nélkül
Tengelyátmérő: 19 mm
Tengelyhossz: 40 mm
Rögzítőfék: Nélkül
Szerelési támogatás: Nemzetközi szabványos perem
Motor perem mérete: 100 mm
Elektromos csatlakozás: Nyomtatott áramköri csatlakozó
Nyomatéki állandó: 1.28 N.m/A 20 °C-on
Visszaható elektromotoros erő állandó: 84.52 V/krpm 20 °C-on
Motor pólusok száma: 10
Forgórész tehetetlenségi nyomatéka: 6.28 kg.cm²
Állórész ellenállás: 2.347 Ohm 20 °C-on
Állórész induktivitás: 9.79 mH 20 °C-on
Állórész elektromos időállandója: 4.17 ms 20 °C-on
Erőadatok
Maximális radiális erő Fr: 990 N 1000 rpm-nél
790 N 2000 rpm-nél
690 N 3000 rpm-nél
620 N 4000 rpm-nél
580 N 5000 rpm-nél
Maximális axiális erő Fa: 0.2 x Fr
Fizikai jellemzők
Hűtés típusa: Természetes konvekció
Hossz: 273 mm
Motor stackek száma: 2
Centírozó gallér átmérője: 95 mm
Centírozó gallér mélysége: 3.5 mm
Rögzítőlyukak száma: 4
Rögzítőlyukak átmérője: 9 mm
Rögzítőlyukak kör átmérője: 115 mm
Távolság a tengelyváll és a perem között: 3.5 mm
Környezeti adatok
IP védettségi fokozat: Tengely: IP54
Ház: IP65
