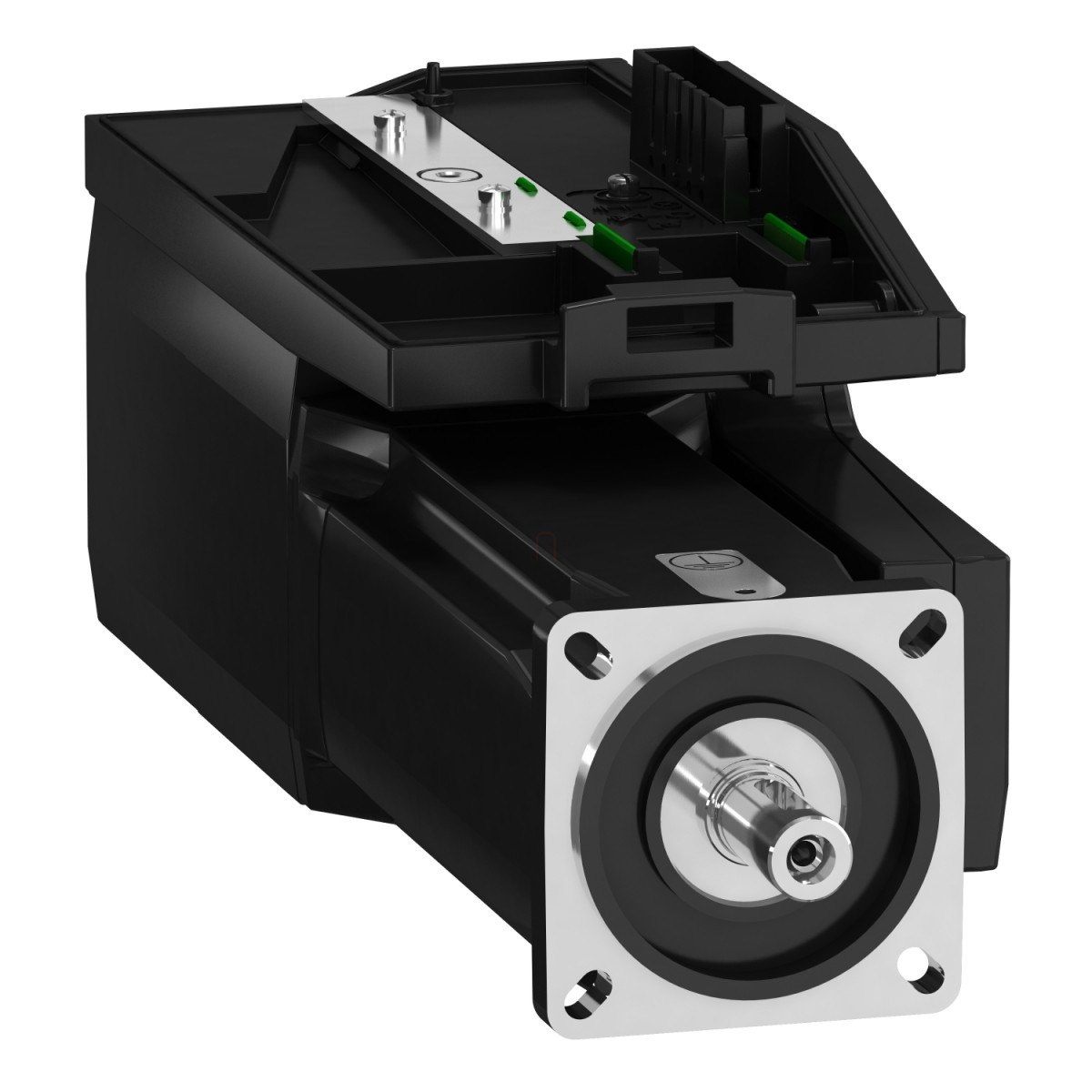

Schneider Electric Lexium 32i - BMI0703P07A - 32i integrált hajtásos szervomotor, 70 mm, 900 W, 3,4 Nm, IP54, 3f, retesz nélkül
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A BMI0703P07A szervomotor rendkívül pontos pozicionálást tesz lehetővé abszolút multiturn SinCos Hiperface visszacsatolási rendszerének köszönhetően, amely 32768 pont/fordulat x 4096 fordulat felbontással működik. Ez a nagy pontosságú visszacsatolás ideálissá teszi precíziós mozgásvezérlési feladatokhoz, mint például a robotika, csomagolástechnika vagy automatizált gyártósorok. A motor 10 pólusú kialakítása, 1.41 N.m/A nyomatékkonstansa és 95.39 V/krpm visszaadott feszültsége (20°C-on) stabil teljesítményt biztosít a különböző működési körülmények között.
A motor háromfázisú betáplálást igényel 208-480V közötti tartományban, és akár 8000 fordulat/perc maximális mechanikai sebességre is képes. Az állandó nyomaték 3.4 N.m, míg a csúcsnyomaték 8.6 N.m lehet a különböző tápfeszültségek mellett. A névleges teljesítmény 208V esetén 450W, míg 400V és 480V esetén 900W. A motor különböző névleges sebességgel működik a tápfeszültségtől függően: 208V esetén 1600 rpm, 400V esetén 3300 rpm, 480V esetén pedig 3900 rpm. Ezek a paraméterek rendkívül rugalmassá teszik a motort különféle alkalmazási területeken.
A BMI0703P07A termék IP54 védelmi szinttel rendelkezik a tengelynél és IP65 védelemmel a háznál, így kiválóan alkalmazható poros vagy nedves környezetben is. A motor nemzetközi szabványos karimával van ellátva, 70 mm-es motorkarima mérettel, ami megkönnyíti a beépíthetőségét különböző rendszerekbe. A nyomtatott áramköri csatlakozóval történő elektromos csatlakozás tovább egyszerűsíti a telepítést és karbantartást.
A BMI0703P07A szervomotor kompatibilis a Schneider Electric LXM32i CANopen és LXM32i EtherCAT vezérlőegységekkel, így könnyen integrálható meglévő vezérlőrendszerekbe. A motor 14 mm átmérőjű és 30 mm hosszúságú tengellyel rendelkezik, ami megfelelő mechanikai csatlakozást biztosít a különböző alkalmazásokhoz. A természetes konvekciós hűtési megoldás megbízható működést garantál különböző környezeti feltételek mellett. A motor maximális radiális terhelhetősége fordulattól függően változik, 1000 rpm-nél 730 N, ami 6000 rpm-nél 400 N-ra csökken, míg a maximális axiális erő 0.2 x Fr lehet, ami tovább növeli a felhasználási lehetőségeit a különböző ipari alkalmazásokban.
Schneider Electric Lexium 32i - BMI0703P07A -32i integrált hajtásos szervomotor, 70 mm, 900 W, 3,4 Nm, IP54, 3f, retesz nélkül műszaki adatok
Főbb tulajdonságok
Termékcsalád kompatibilitás: Lexium 32i
Eszköz rövid neve: BMI
Termék vagy komponens típus: Szervomotor integrált teljesítményfokozattal
Műszaki jellemzők
Maximális mechanikai sebesség: 8000 rpm
Névleges tápfeszültség: 208...480 V - 15...10 %
Tápfeszültség határértékek: 208…480 V
Hálózati fázisok száma: Három fázisú
Hálózati frekvencia: 50/60 Hz - 5...5 %
Hálózati frekvencia határértékek: 47.5…63 Hz
EMC szűrő: Integrált
Folyamatos kimeneti áram: 2 A 8 kHz-en
3s csúcs kimeneti áram: 6 A 400 V-nál 3 másodpercig
Folyamatos tartó áram: 2 A
Folyamatos tartó nyomaték: 3.4 N.m 208...480 V három fázis esetén
Csúcs tartó nyomaték: 8.6 N.m 208 V három fázis esetén, 8.6 N.m 400 V három fázis esetén, 8.6 N.m 480 V három fázis esetén
Névleges kimeneti teljesítmény: 900 W 400 V három fázis esetén, 900 W 480 V három fázis esetén, 450 W 208 V három fázis esetén
Névleges nyomaték: 2.9 N.m 208 V három fázis esetén, 2.7 N.m 400 V három fázis esetén, 2.3 N.m 480 V három fázis esetén
Névleges fordulatszám: 3300 rpm 400 V három fázis esetén, 1600 rpm 208 V három fázis esetén, 3900 rpm 480 V három fázis esetén
Maximális áram: 12.5 A 400 V három fázis esetén, 12.5 A 480 V három fázis esetén, 12.5 A 208 V három fázis esetén
Termék kompatibilitás: LXM32i CANopen hajtásvezérlő egység, LXM32i EtherCAT hajtásvezérlő egység
Mechanikai jellemzők
Tengelyvég: Retesz nélküli
Második tengely: Nincs második tengelyvég
Tengely átmérő: 14 mm
Tengely hossz: 30 mm
Visszacsatolás típusa: Abszolút multiturn SinCos Hiperface
Sebesség visszacsatolás felbontása: 32768 pont/fordulat x 4096 fordulat
Tartófék: Nincs
Rögzítési típus: Nemzetközi szabványos karima
Motor karima méret: 70 mm
Elektromos csatlakozás: Nyomtatott áramköri csatlakozó
Elektromos jellemzők
Nyomaték konstans: 1.41 N.m/A 20 °C-on
Vissza emf konstans: 95.39 V/krpm 20 °C-on
Motor pólusok száma: 10
Rotor tehetetlenség: 1.67 kg.cm²
Állórész ellenállás: 7.99 Ohm 20 °C-on
Állórész induktivitás: 25.6 mH 20 °C-on
Állórész elektromos időállandó: 3.2 ms 20 °C-on
Mechanikai terhelhetőség
Maximális radiális erő Fr: 730 N 1000 rpm-nél, 580 N 2000 rpm-nél, 510 N 3000 rpm-nél, 460 N 4000 rpm-nél, 430 N 5000 rpm-nél, 400 N 6000 rpm-nél
Maximális axiális erő Fa: 0.2 x Fr
Hűtés és méretek
Hűtés típusa: Természetes konvekció
Hosszúság: 300 mm
Motor stackek száma: 3
Központosító gallér átmérő: 60 mm
Központosító gallér mélység: 2.5 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérő: 5.5 mm
Rögzítő furatok körosztás átmérő: 75…82 mm
Tengelyváll-karima távolság: 2.5 mm
Környezeti védettség
IP védettségi fokozat: Tengely: IP54, Ház: IP65
