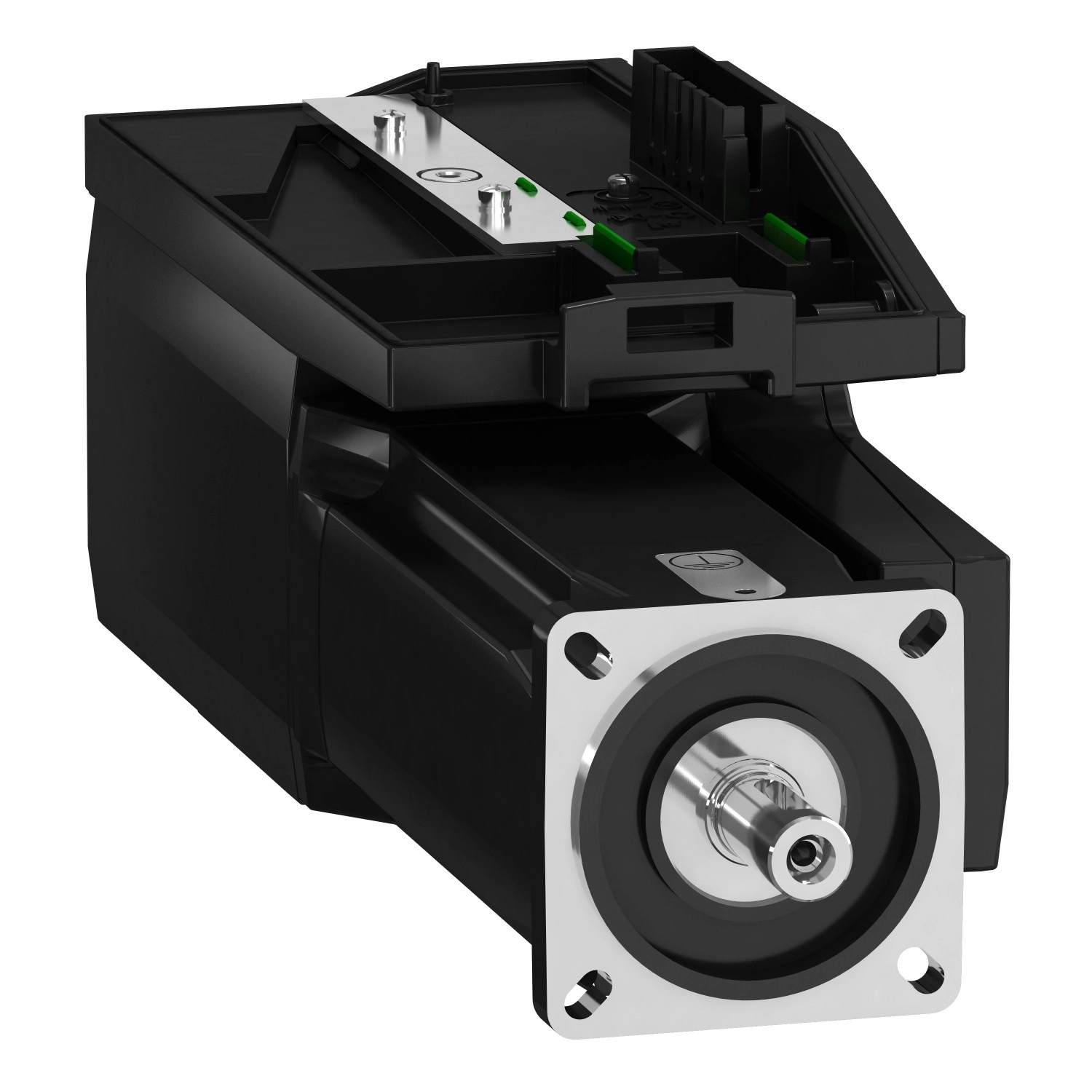

Schneider Electric Lexium 32i - BMI0703P06A - 32i integrált hajtásos szervomotor, 70 mm, 900 W, 3,4 Nm, IP54, 3f, retesz nélkül
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A BMI0703P06A szervomotor kimagasló teljesítményt kínál különböző tápfeszültség tartományokban. 208-480 V közötti háromfázisú tápellátással működtethető, ami rugalmas telepítési lehetőségeket biztosít különböző ipari környezetekben. A motor 8000 rpm maximális mechanikai fordulatszámmal rendelkezik, folyamatos nyomatéka 3,4 Nm, csúcsnyomatéka pedig 8,6 Nm, ami alkalmassá teszi mind kis-, mind közepes terhelésű alkalmazásokhoz. A beépített EMC szűrő segít csökkenteni az elektromágneses interferenciát, ami különösen fontos érzékeny elektronikai környezetben. A névleges kimeneti teljesítmény 400 és 480 V-nál 900 W, míg 208 V-nál 450 W, amely a motor széles teljesítménytartományát mutatja különböző tápfeszültségek mellett.
A motor műszaki specifikációi között megtalálható az 1,41 Nm/A nyomatékállandó és 95,39 V/krpm feszültségállandó 20 °C-on, a 10 pólusú kialakítás, valamint az 1,67 kg.cm² forgórész tehetetlenségi nyomaték. A motor természetes konvekciós hűtéssel rendelkezik, ami egyszerűsíti a telepítést és csökkenti a karbantartási igényeket. A tengely vége kezeletlen (untapped), átmérője 14 mm, hossza 30 mm. A motor nemzetközi szabványnak megfelelő peremmel rendelkezik, a perem mérete 70 mm, a központosító gallér átmérője 60 mm, mélysége 2,5 mm. Az elektromos csatlakozás nyomtatott áramköri csatlakozón keresztül történik, ami megbízható és stabil kapcsolatot biztosít. A BMI0703P06A kompatibilis a LXM32i CANopen és LXM32i EtherCAT vezérlőegységekkel, ami lehetővé teszi a beillesztést különböző ipari kommunikációs protokollokba és hálózatokba.
Schneider Electric Lexium 32i - BMI0703P06A -32i integrált hajtásos szervomotor, 70 mm, 900 W, 3,4 Nm, IP54, 3f, retesz nélkül műszaki adatok
Főbb jellemzők
Termékcsalád kompatibilitás: Lexium 32i
Eszköz rövidnév: BMI
Termék vagy komponens típusa: Szervomotor teljesítményfokozattal
Műszaki paraméterek
Maximális mechanikai sebesség: 8000 fordulat/perc
Névleges tápfeszültség: 208...480 V - 15...10 %
Tápfeszültség határértékek: 208...480 V
Hálózati fázisok száma: Háromfázisú
Tápfrekvencia: 50/60 Hz - 5...5 %
Hálózati frekvencia határértékek: 47,5...63 Hz
EMC szűrő: Beépített
Folyamatos kimeneti áram: 2 A 8 kHz-nél
Kimeneti áram 3s csúcs: 6 A 400 V-nál 3 mp-re
Folyamatos nyugalmi áram: 2 A
Folyamatos nyugalmi nyomaték: 3,4 N.m 208...480 V háromfázisú esetén
Csúcs nyugalmi nyomaték: 8,6 N.m 208 V háromfázisú esetén, 8,6 N.m 400 V háromfázisú esetén, 8,6 N.m 480 V háromfázisú esetén
Névleges kimeneti teljesítmény: 900 W 400 V háromfázisú esetén, 900 W 480 V háromfázisú esetén, 450 W 208 V háromfázisú esetén
Névleges nyomaték: 2,9 N.m 208 V háromfázisú esetén, 2,7 N.m 400 V háromfázisú esetén, 2,3 N.m 480 V háromfázisú esetén
Névleges sebesség: 3300 fordulat/perc 400 V háromfázisú esetén, 1600 fordulat/perc 208 V háromfázisú esetén, 3900 fordulat/perc 480 V háromfázisú esetén
Maximális áram Irms: 12,5 A 400 V, háromfázisú esetén, 12,5 A 480 V, háromfázisú esetén, 12,5 A 208 V, háromfázisú esetén
Visszacsatolás és csatlakozás
Visszacsatolás típusa: Abszolút egyfordulatos SinCos Hiperface
Sebesség-visszacsatolás felbontása: 32768 pont/fordulat
Tartófék: Nincs
Rögzítő felület: Nemzetközi szabvány perem
Motor perem mérete: 70 mm
Elektromos csatlakozás: Nyomtatott áramköri csatlakozó
Motor specifikációk
Nyomatékállandó: 1,41 N.m/A 20 °C-on
Visszaindukált feszültség állandója: 95,39 V/krpm 20 °C-on
Motorpólusok száma: 10
Forgórész tehetetlensége: 1,67 kg.cm²
Állórész ellenállása: 7,99 Ohm 20 °C-on
Állórész induktivitása: 25,6 mH 20 °C-on
Állórész elektromos időállandója: 3,2 ms 20 °C-on
Terhelhetőség
Maximális radiális erő Fr: 730 N 1000 fordulat/percnél, 580 N 2000 fordulat/percnél, 510 N 3000 fordulat/percnél, 460 N 4000 fordulat/percnél, 430 N 5000 fordulat/percnél, 400 N 6000 fordulat/percnél
Maximális axiális erő Fa: 0,2 x Fr
Hűtés és mechanikai jellemzők
Hűtés típusa: Természetes konvekció
Hosszúság: 300 mm
Motortekercsek száma: 3
Központosító gallér átmérője: 60 mm
Központosító gallér mélysége: 2,5 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérője: 5,5 mm
Rögzítő furatok kör átmérője: 75...82 mm
Tengelyperem távolság: 2,5 mm
Környezet
IP védettség: Tengely: IP54, Ház: IP65
Tengelyjellemzők
Tengelyvég: Menetelés nélküli
Második tengely: Nincs második tengelyvég
Tengely átmérője: 14 mm
Tengely hossza: 30 mm
