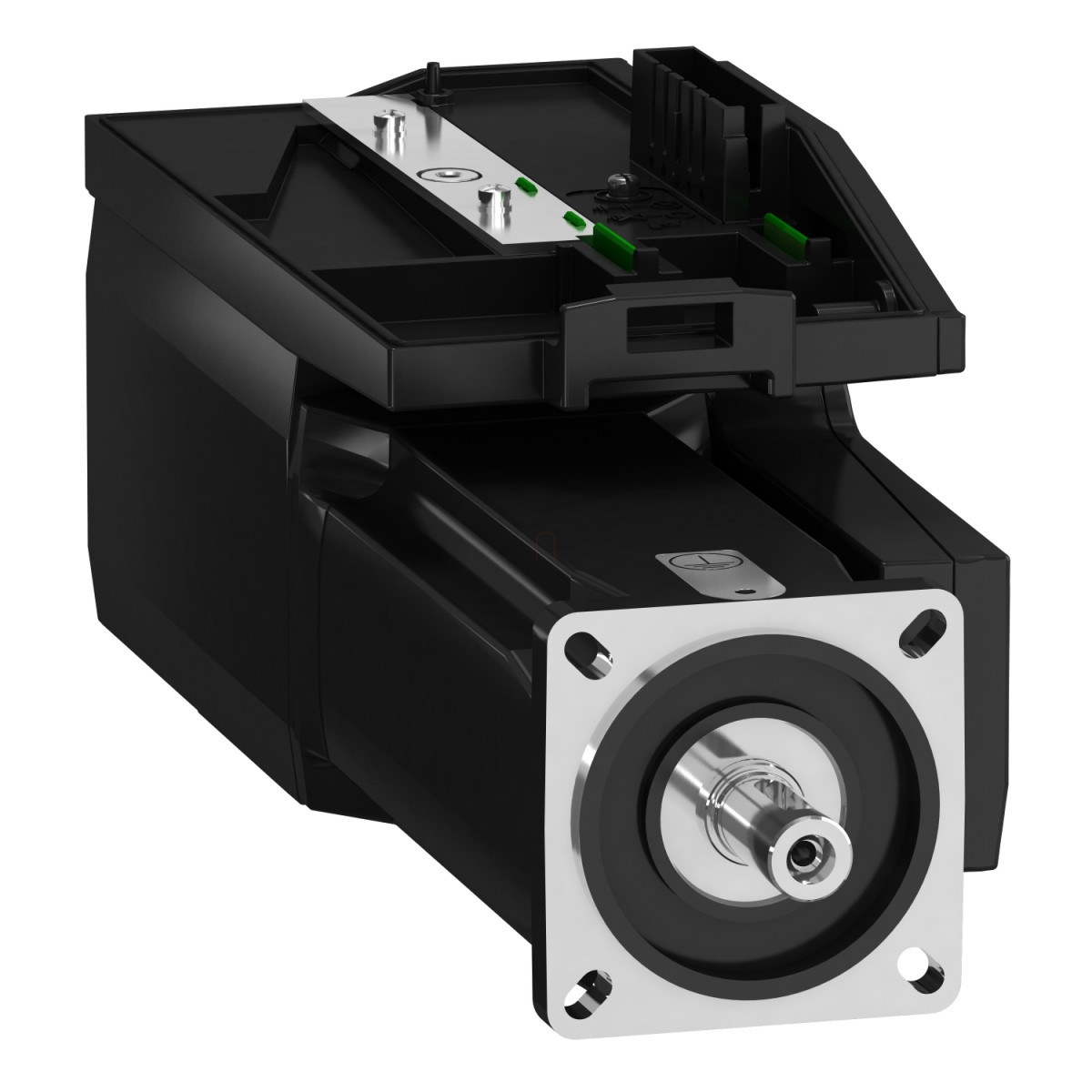

A Schneider Electric BMI0703P02F szervomotor a Lexium 32i sorozat kiváló tagja, mely beépített vezérlőegységgel rendelkezik. Ez a 3-fázisú, IP54 védelemmel ellátott, abszolút multiturn enkóderes szervomotor ideális választás nagy pontosságú pozicionálási és sebességszabályozási feladatokhoz ipari környezetben.
A BMI0703P02F szervomotor teljesítménye és sokoldalúsága kiemelkedő. 900 W névleges teljesítményével, 3,4 Nm folyamatos álló nyomatékával és akár 8,6 Nm csúcsnyomatékával tökéletesen alkalmas dinamikus mozgatási feladatokhoz. A motor 208-480 V háromfázisú tápfeszültség-tartományban működik, így rendkívül rugalmasan alkalmazható különböző ipari környezetekben. A 8000 rpm maximális mechanikai fordulatszám és a beépített EMC szűrő tovább növeli a felhasználhatóságát az ipari automatizálásban.
A BMI0703P02F szervomotor egyik kiemelkedő tulajdonsága a fejlett visszacsatolási rendszere. Az abszolút multiturn SinCos Hiperface enkóder 131072 pont/fordulat × 4096 fordulat felbontással rendelkezik, ami rendkívüli pontosságot biztosít. A motor fékkel ellátott változatban érhető el, amely 3 Nm tartónyomatékot biztosít, így ideális olyan alkalmazásokhoz, ahol a motor leállásakor a pozíció pontos megtartása szükséges. A természetes konvekciós hűtés egyszerűsíti a telepítést és csökkenti a karbantartási igényeket.
A BMI0703P02F beépített fékkel rendelkezik, ami biztonsági szempontból is előnyös. A motorba épített teljesítmény fokozat további előnyt jelent a helymegtakarítás és a kábelezés egyszerűsítése szempontjából. A motor 70 mm-es méretű karimával rendelkezik, ami nemzetközi szabványos méret, így könnyen illeszthető különböző gépekhez. A motor tengelyvége megmunkálás nélküli, 14 mm átmérőjű és 30 mm hosszúságú, ami nagy rugalmasságot biztosít a különböző alkalmazásokhoz.
A BMI0703P02F rendkívül jól használható a Lexium 32i sorozatú hajtásokkal, különösen a CANopen és EtherCAT kommunikációt támogató vezérlőegységekkel. Ez a kompatibilitás lehetővé teszi a motor könnyű integrálását a modern, hálózatba kapcsolt ipari környezetekbe. A motor minden ipari szabványnak megfelel, és műszaki adatlapja részletes torque/sebesség jelleggörbéket tartalmaz 208 V, 400 V és 480 V tápfeszültségek esetére, ami megkönnyíti a megfelelő alkalmazáshoz történő kiválasztását. Alacsonyabb tápfeszültségnél (208 V) 1138 W csúcsteljesítmény és 564 W folyamatos teljesítmény, míg 480 V-nál már 2915 W csúcsteljesítmény és 945 W folyamatos teljesítmény érhető el.
Schneider Electric Lexium 32i - BMI0703P02F -32i integrált hajtásos szervomotor műszaki adatok
Fő jellemzők
Kompatibilitás: Lexium 32i
Eszköz rövid neve: BMI
Termék vagy komponens típusa: Szervomotor teljesítmény fokozattal
Kiegészítő jellemzők
Maximális mechanikai sebesség: 8000 rpm
Névleges tápfeszültség: 208...480 V - 15...10%
Tápfeszültség határok: 208…480 V
Hálózati fázisok száma: Háromfázisú
Tápfrekvencia: 50/60 Hz - 5...5%
Hálózati frekvencia határok: 47.5…63 Hz
EMC szűrő: Beépített
Folyamatos kimeneti áram: 2 A 8 kHz-en
Kimeneti áram 3s csúcs: 6 A 400 V-nál 3 másodpercig
Folyamatos álló áram: 2 A
Folyamatos álló nyomaték: 3.4 N.m 208...480 V háromfázisú
Csúcs álló nyomaték: 8.6 N.m 208 V háromfázisú
8.6 N.m 400 V háromfázisú
8.6 N.m 480 V háromfázisú
Névleges kimeneti teljesítmény: 900 W 400 V háromfázisú
900 W 480 V háromfázisú
450 W 208 V háromfázisú
Névleges nyomaték: 2.9 N.m 208 V háromfázisú
2.7 N.m 400 V háromfázisú
2.3 N.m 480 V háromfázisú
Névleges fordulatszám: 3300 rpm 400 V háromfázisú
1600 rpm 208 V háromfázisú
3900 rpm 480 V háromfázisú
Maximum áram Irms: 12.5 A 400 V, háromfázisú
12.5 A 480 V, háromfázisú
12.5 A 208 V, háromfázisú
Termék kompatibilitás: Hajtásvezérlő egység LXM32i CANopen
Hajtásvezérlő egység LXM32i EtherCAT
Motor jellemzők
Tengely vég: Megmunkálás nélküli
Második tengely: Második tengely vég nélkül
Tengely átmérő: 14 mm
Tengely hossz: 30 mm
Visszacsatolás típus: Abszolút multiturn SinCos Hiperface
Sebesség visszacsatolás felbontás: 131072 pont/fordulat x 4096 fordulat
Tartófék: Beépített
Tartónyomaték: 3 N.m tartófék
Rögzítési támogatás: Nemzetközi szabványos karima
Motor karima mérete: 70 mm
Elektromos csatlakozás: Nyomtatott áramköri csatlakozó
Nyomaték állandó: 1.41 N.m/A 20 °C-on
Ellenerő állandó: 95.39 V/krpm 20 °C-on
Motor pólusok száma: 10
Rotor tehetetlenség: 1.78 kg.cm²
Állórész ellenállás: 7.99 Ohm 20 °C-on
Állórész induktivitás: 25.6 mH 20 °C-on
Állórész elektromos időállandó: 3.2 ms 20 °C-on
Maximális radiális erő Fr: 730 N 1000 rpm-nél
580 N 2000 rpm-nél
510 N 3000 rpm-nél
460 N 4000 rpm-nél
430 N 5000 rpm-nél
400 N 6000 rpm-nél
Maximális tengelyirányú erő Fa: 0.2 x Fr
Fék behúzási teljesítmény: 5 W
Hűtés típusa: Természetes konvekció
Hossz: 339 mm
Motor egységek száma: 3
Mechanikai jellemzők
Középpontozó gallér átmérője: 60 mm
Középpontozó gallér mélysége: 2.5 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérője: 5.5 mm
Rögzítő furatok köre átmérő: 75...82 mm
Távolság tengelyperem-karima: 2.5 mm
Környezet
IP védettségi fokozat: Tengely: IP54
Ház: IP65
Teljesítményjellemzők
Maximális csúcsteljesítmény 208V-nál: 1138 W 1360 rpm-nél 7.99 N.m nyomatékkal
Maximális folyamatos teljesítmény 208V-nál: 564 W 1840 rpm-nél 2.93 N.m nyomatékkal
Maximális csúcsteljesítmény 400V-nál: 2390 W 2960 rpm-nél 7.71 N.m nyomatékkal
Maximális folyamatos teljesítmény 400V-nál: 895 W 3760 rpm-nél 2.27 N.m nyomatékkal
Maximális csúcsteljesítmény 480V-nál: 2915 W 3600 rpm-nél 7.73 N.m nyomatékkal
Maximális folyamatos teljesítmény 480V-nál: 945 W 4560 rpm-nél 1.98 N.m nyomatékkal
