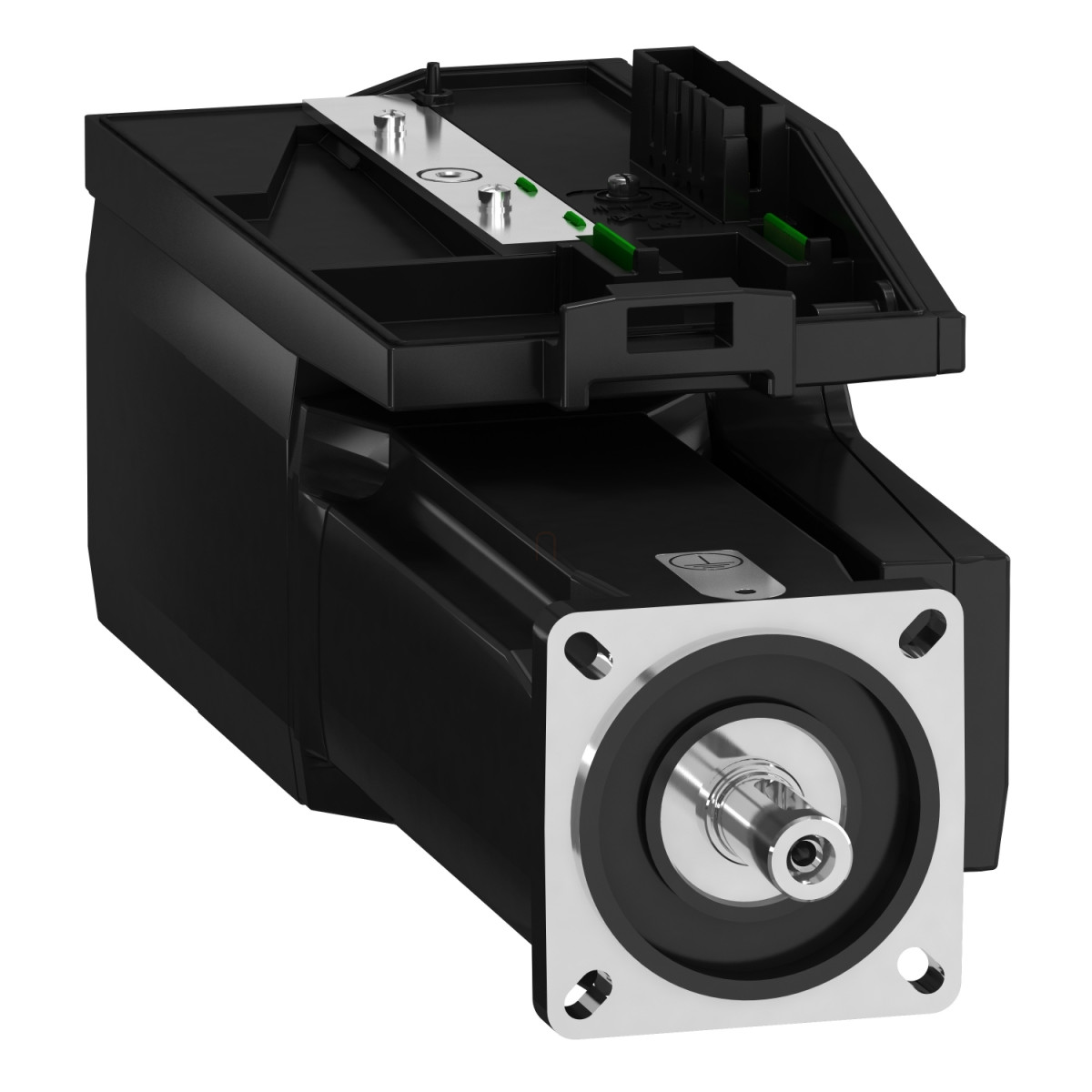

Schneider Electric Lexium 32i - BMI0702P06F - 32i integrált hajtásos szervomotor, 70 mm, 800 W, 2,48 Nm, IP54, 3f, retesz nélkül
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A BMI0702P06F modell kiváló teljesítményadatokkal büszkélkedhet. A 208-480 V háromfázisú tápfeszültség-tartományban működtethető, és akár 8000 fordulat/perc maximális mechanikai fordulatszám elérésére is képes. Névleges teljesítménye a tápfeszültségtől függően 400 W (208 V), 800 W (400 V) vagy 900 W (480 V), miközben folyamatos álló nyomatéka 2,48 Nm. Csúcs álló nyomatéka mindhárom tápfeszültség-szinten (208 V, 400 V és 480 V) egyaránt 6,8 Nm, ami kiváló dinamikai tulajdonságokat biztosít gyorsulásos alkalmazásokban.
A motor pozícióvisszacsatolását abszolút egykörös SinCos Hiperface jeladó biztosítja, amelynek felbontása 32768 pont/fordulat, lehetővé téve a rendkívül precíz pozicionálást. A készülék további előnye a beépített fék, amely 3 Nm tartónyomatékot biztosít, így biztonságosan rögzíti a tengelyt áramkimaradás vagy leállás esetén. A természetes konvekciós hűtésnek köszönhetően nincs szükség külön hűtőrendszerre, ami tovább növeli a berendezés megbízhatóságát és csökkenti a karbantartási igényeket.
Mechanikai szempontból a BMI0702P06F motor nemzetközi szabvány szerinti peremmel rendelkezik, a motorperem mérete 70 mm. A 11 mm átmérőjű és 23 mm hosszú tengelykialakítás kompatibilis a legtöbb ipari alkalmazással. A motor IP54-es védelmi fokozattal rendelkezik a tengelynél, míg a háza IP65-ös védelmet biztosít, így por és nedvesség elleni védelmet nyújt ipari környezetben is.
A BMI0702P06F szervomotor különösen alkalmas olyan alkalmazásokhoz, ahol korlátozott a beépítési tér, de nagy pontosság és ismételhetőség szükséges. Kompatibilis a Lexium 32i hajtáscsaláddal, és különböző kommunikációs interfészeket támogat, beleértve a LXM32i CANopen és LXM32i EtherCAT vezérlőket. A motor nyomaték/fordulatszám görbéi optimalizáltak a különböző tápfeszültség-szintekhez, így a felhasználó kiválaszthatja a teljesítménygörbét az alkalmazásnak megfelelően, legyen szó alacsony fordulatszámú, magas nyomatékú alkalmazásokról vagy magas fordulatszámú, alacsonyabb nyomatékigényű feladatokról.
Schneider Electric Lexium 32i - BMI0702P06F -32i integrált hajtásos szervomotor, 70 mm, 800 W, 2,48 Nm, IP54, 3f, retesz nélkül műszaki adatok
Főbb jellemzők
Termékcsalád kompatibilitás: Lexium 32i
Eszköz rövid neve: BMI
Termék vagy komponens típusa: Szervomotor teljesítményfokozattal
Műszaki adatok
Maximális mechanikai fordulatszám: 8000 rpm
Névleges tápfeszültség [Us]: 208...480 V - 15...10 %
Tápfeszültség határértékek: 208...480 V
Hálózati fázisok száma: Háromfázisú
Tápfrekvencia: 50/60 Hz - 5...5 %
Hálózati frekvencia határértékek: 47.5...63 Hz
EMC szűrő: Integrált
Folyamatos kimeneti áram: 2 A 8 kHz-nél
Kimeneti csúcsáram 3s: 6 A 400 V-nál 3 másodpercig
Folyamatos állóáram: 2 A
Folyamatos álló nyomaték: 2,48 N.m 208...480 V háromfázisú táplálás esetén
Csúcs álló nyomaték: 6,8 N.m 208 V háromfázisú táplálás esetén
6,8 N.m 400 V háromfázisú táplálás esetén
6,8 N.m 480 V háromfázisú táplálás esetén
Névleges kimeneti teljesítmény: 400 W 208 V háromfázisú táplálás esetén
800 W 400 V háromfázisú táplálás esetén
900 W 480 V háromfázisú táplálás esetén
Névleges nyomaték: 2,4 N.m 208 V háromfázisú táplálás esetén
2,2 N.m 400 V háromfázisú táplálás esetén
2 N.m 480 V háromfázisú táplálás esetén
Névleges fordulatszám: 1800 rpm 208 V háromfázisú táplálás esetén
3600 rpm 400 V háromfázisú táplálás esetén
4400 rpm 480 V háromfázisú táplálás esetén
Maximális áram Irms: 9,6 A 208 V háromfázisú táplálás esetén
9,6 A 400 V háromfázisú táplálás esetén
9,6 A 480 V háromfázisú táplálás esetén
Termékkompatibilitás és mechanikai jellemzők
Termékkompatibilitás: LXM32i CANopen hajtásvezérlő
LXM32i EtherCAT hajtásvezérlő
Tengelyvég: Retesz nélküli
Második tengely: Második tengelyvég nélkül
Tengely átmérő: 11 mm
Tengely hossz: 23 mm
Visszacsatolás és fék
Visszacsatolás típusa: Abszolút egykörös SinCos Hiperface
Fordulatszám visszacsatolás felbontása: 32768 pont/fordulat
Tartófék: Van
Tartónyomaték: 3 N.m tartófék
Elektromos paraméterek
Nyomaték állandó: 1,15 N.m/A 20 °C-on
Elektromotoros erő állandó: 77,18 V/krpm 20 °C-on
Motor pólusok száma: 10
Rotor tehetetlenségi nyomatéka: 1,24 kg.cm²
Állórész ellenállás: 8,89 Ohm 20 °C-on
Állórész induktivitás: 25,75 mH 20 °C-on
Állórész elektromos időállandója: 2,9 ms 20 °C-on
Mechanikai terhelhetőség
Maximális radiális erő Fr: 710 N 1000 rpm-nél
560 N 2000 rpm-nél
490 N 3000 rpm-nél
450 N 4000 rpm-nél
410 N 5000 rpm-nél
390 N 6000 rpm-nél
Maximális axiális erő Fa: 0,2 x Fr
Egyéb jellemzők
Fék behúzási teljesítmény: 5 W
Hűtés típusa: Természetes konvekció
Hossz: 306 mm
IP védettségi fokozat: Tengely: IP54
Ház: IP65
