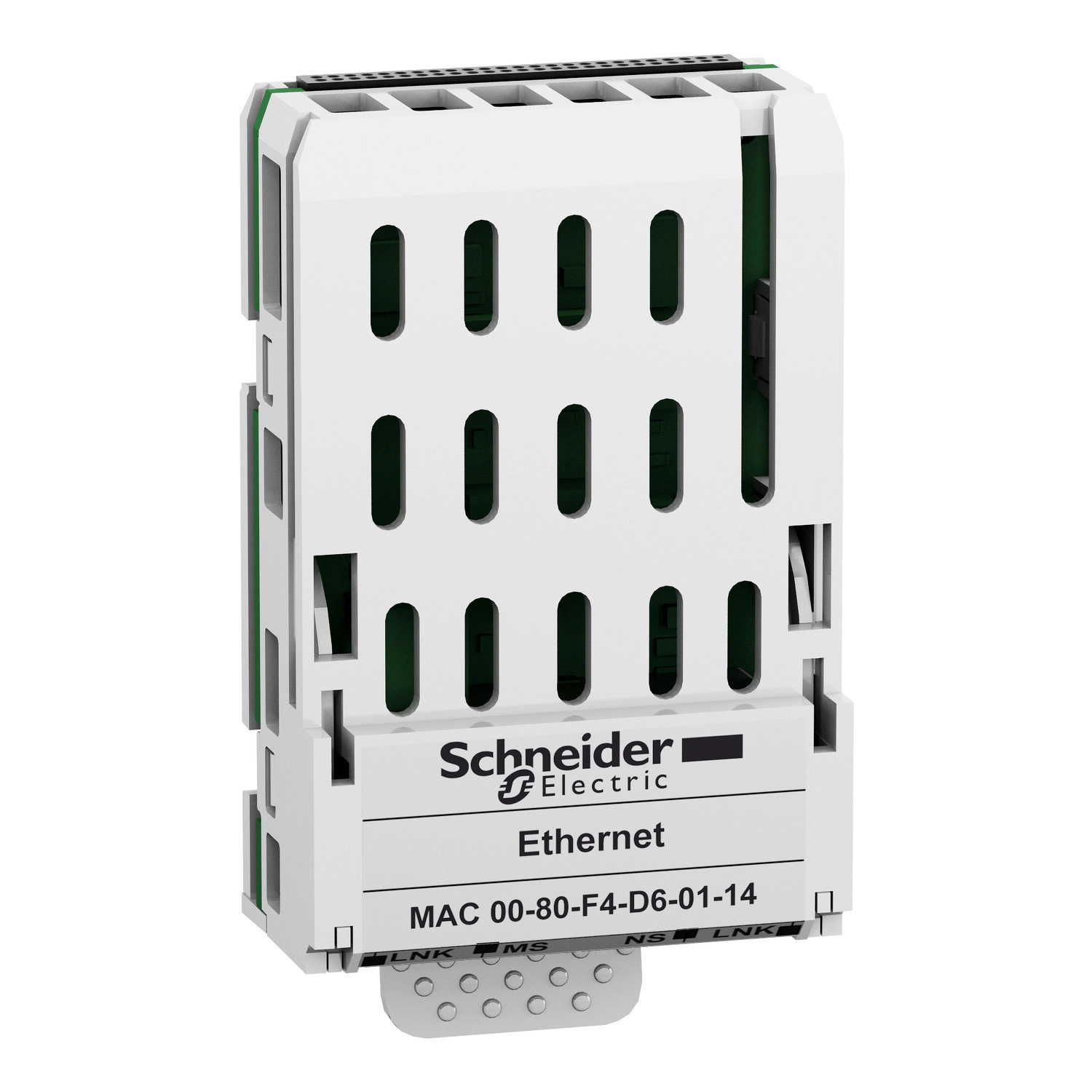

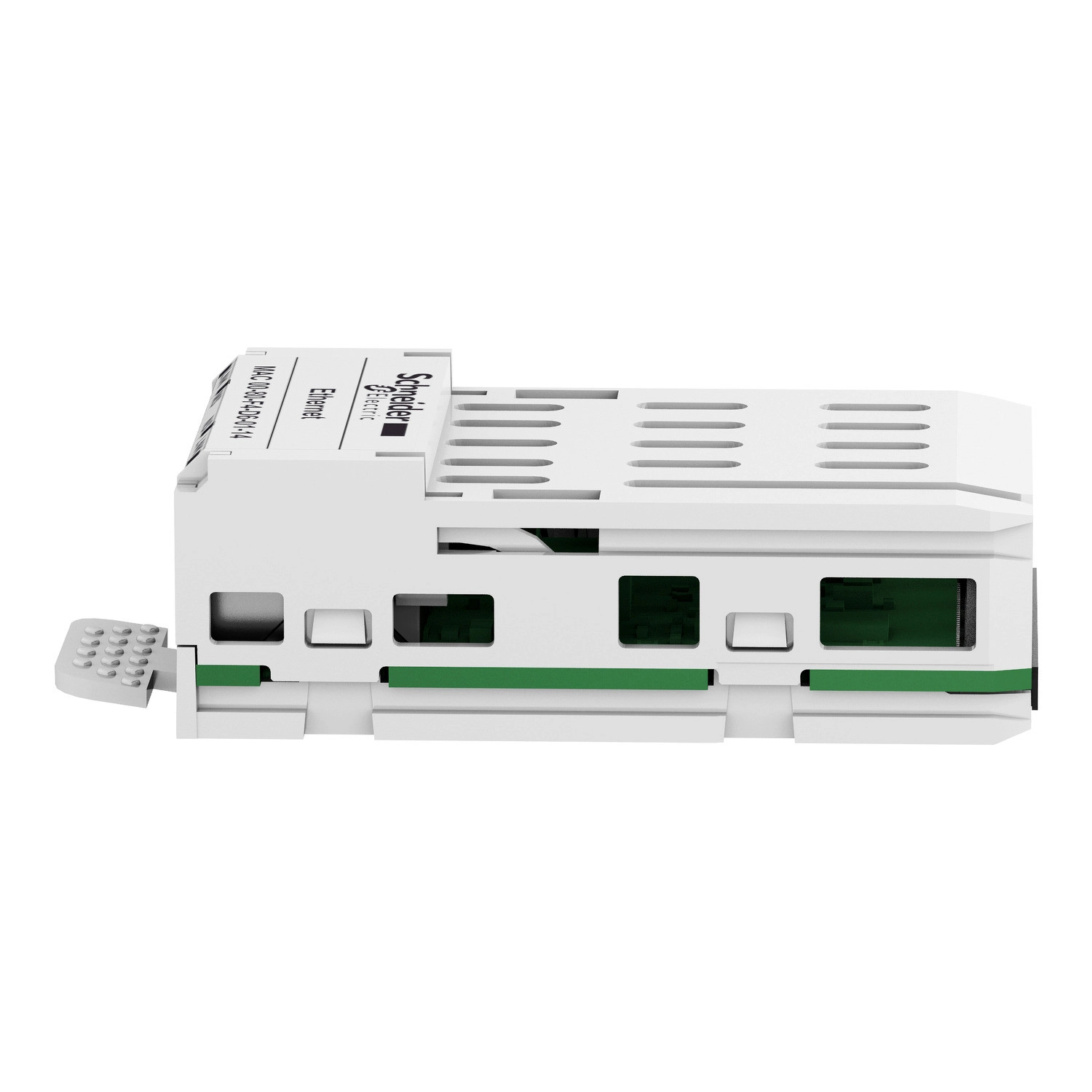

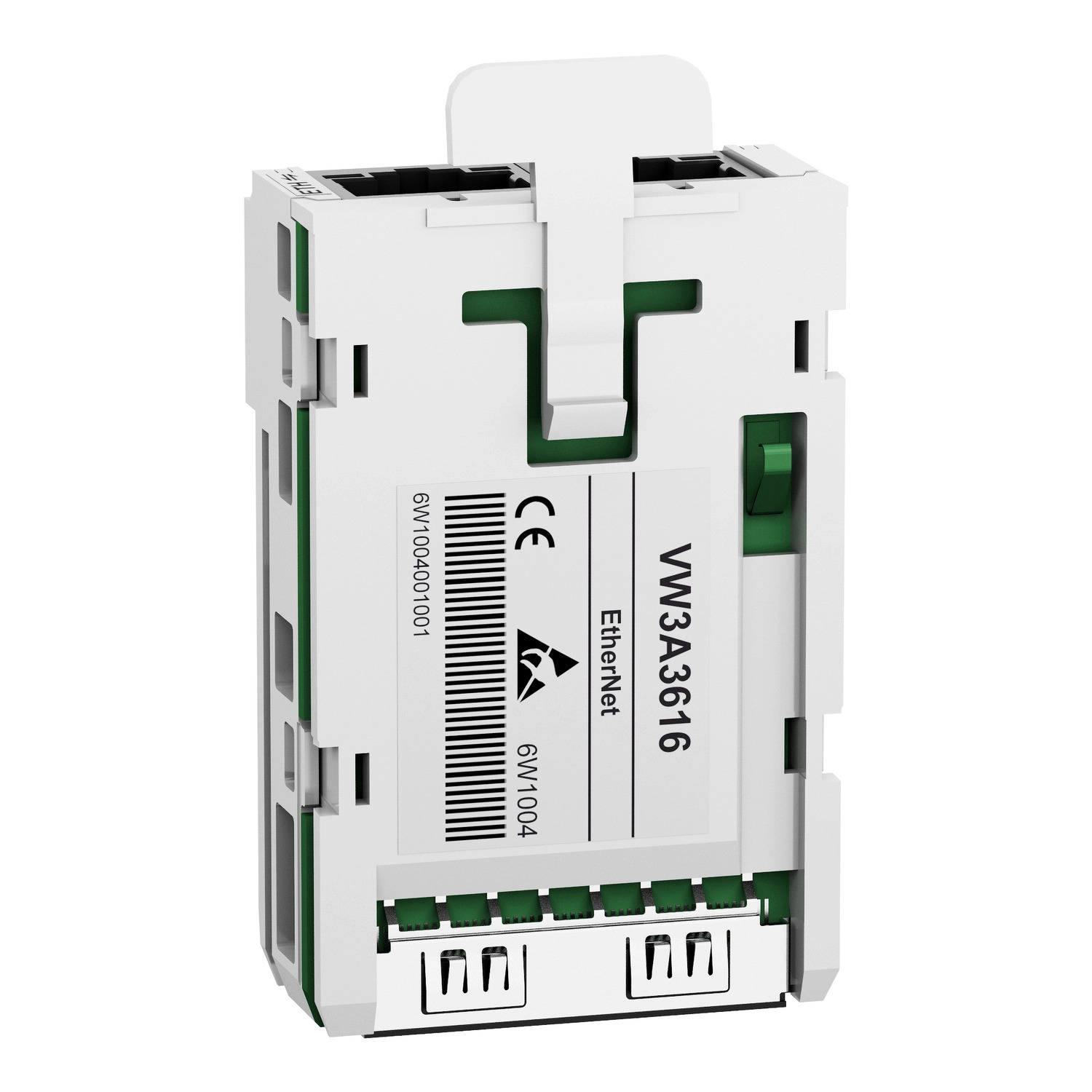

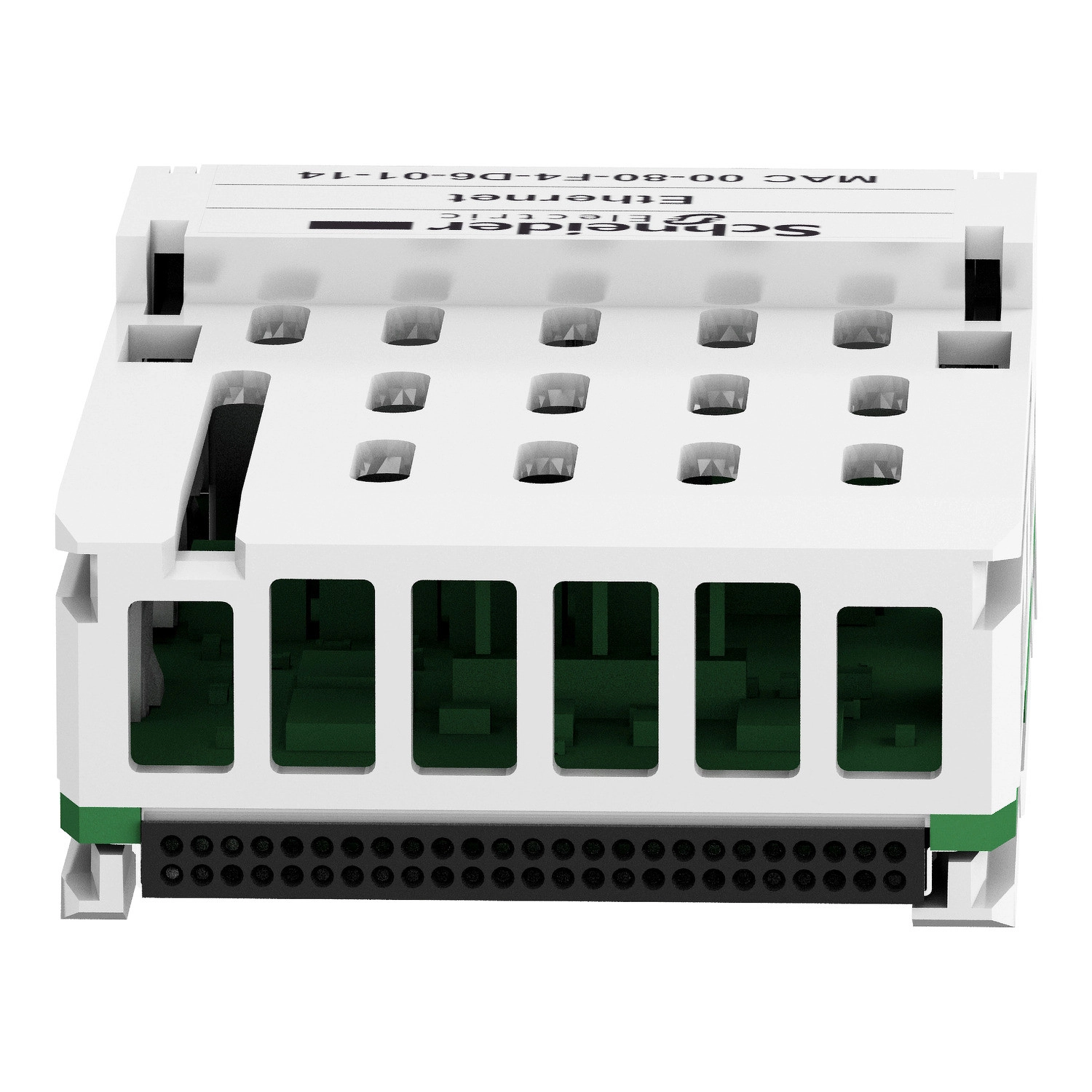

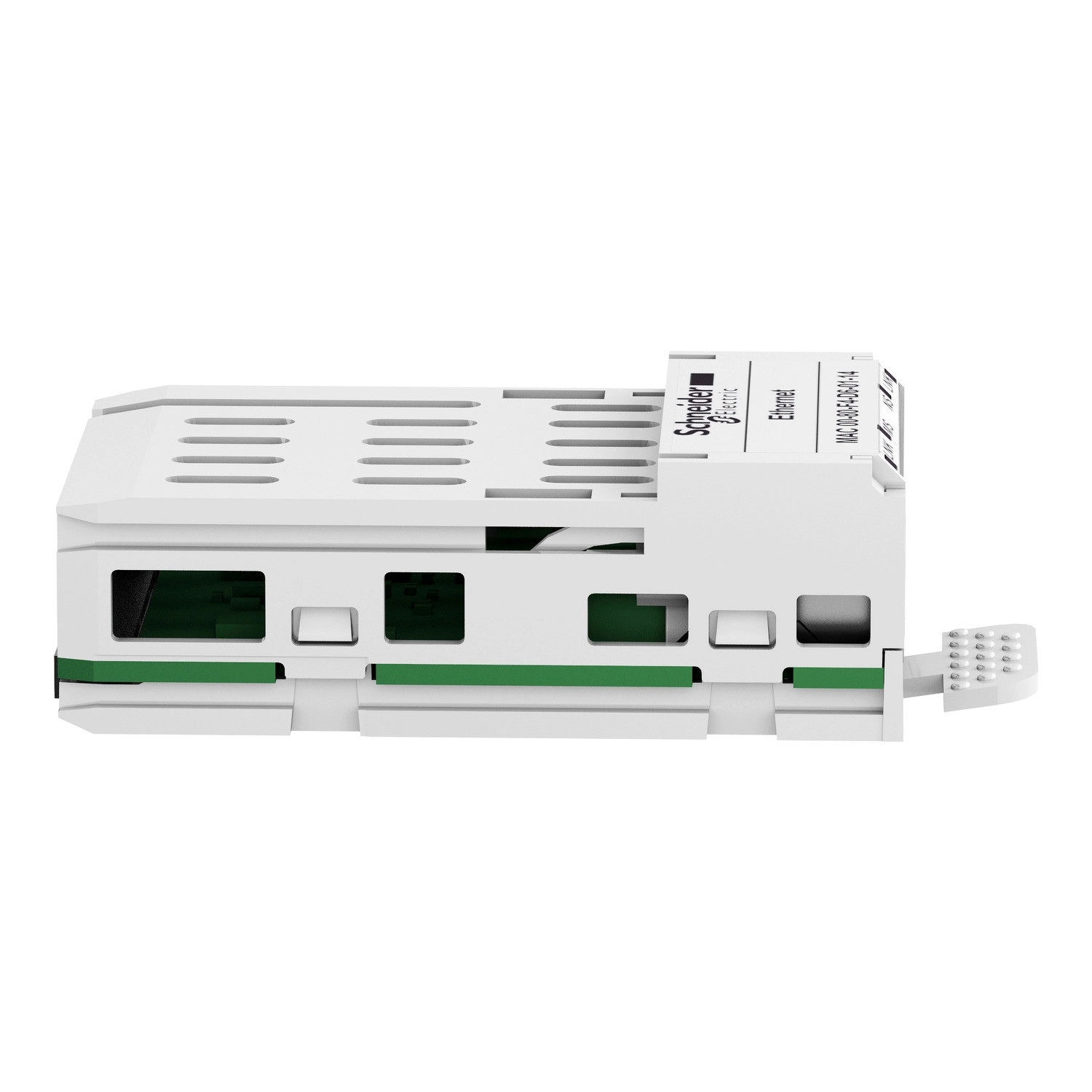

A Schneider Electric VW3A3616 egy kimagasló teljesítményű kommunikációs modul, amely Modbus TCP és Ethernet IP protokollokat támogat az Altivar termékcsaládhoz. Ez a speciálisan tervezett kiegészítő komponens zökkenőmentes hálózati integrációt tesz lehetővé az ipari automatizálás területén, biztosítva a zavartalan adatcserét az eszközök között.
A VW3A3616 kommunikációs modul sokoldalú kompatibilitással rendelkezik, amely lehetővé teszi használatát többféle rendszerben is. Kifejezetten olyan termékcsaládokkal működik együtt, mint a Lexium 32M, Altivar Machine ATV320, Altivar 32 és Lexium 32, így rendkívül rugalmas megoldást kínál a különböző automatizálási projektekhez. A modul két RJ45 csatlakozóval rendelkezik, amelyek közül az egyik a Modbus TCP, a másik pedig az EtherNet/IP protokollt támogatja, ezáltal maximális csatlakozási lehetőséget biztosítva a különféle hálózati architektúrákhoz.
A VW3A3616 kommunikációs modul kiemelkedő hálózati tulajdonságokkal rendelkezik, beleértve a 10/100 Mbps átviteli sebességet, amely garantálja a gyors és megbízható adatátvitelt. Az IP-címzés rugalmasan konfigurálható, akár manuálisan, akár BOOTP vagy DHCP protokollokkal, így könnyen illeszthető bármilyen hálózati környezetbe. A modul támogatja mind a fél-duplex, mind a teljes duplex kommunikációs módokat, és akár 8 egyidejű kapcsolatot képes kezelni a Modbus TCP/Ethernet IP protokollokon keresztül. A Modbus TCP funkcionalitása kiterjedt, többek között támogatja a Read holding registers (03), Read input registers (04), Write single register (06), Write multiple registers (16), Read/write multiple registers (23), Read device identification (43) és Diagnostics (08) funkciókat, mindegyiket akár 63 szó maximális adatmennyiséggel. A modul I/O scanner funkcióval is rendelkezik, amely maximum 6 szó olvasását/írását teszi lehetővé Modbus TCP-n keresztül, valamint kommunikációs monitorozási és SNMP agent képességeket kínál az Ethernet IP protokollhoz.
A VW3A3616 modul fejlett állapotjelzési funkcióval rendelkezik, amelyet négy LED biztosít: egy a modul állapotának (MS), egy a hálózati állapot (NS), egy az Ethernet port aktivitás és egy a Modbus TCP port aktivitás kijelzésére. Ez a vizuális visszajelzés lehetővé teszi a gyors diagnosztikát és hibaelhárítást, minimalizálva az esetleges állásidőt a termelési környezetben. A modul nettó tömege mindössze 0,3 kg, ami kompakt kialakításra utal, lehetővé téve a helytakarékos beépítést akár szűkös vezérlőszekrényekbe is. A VW3A3616 modullal az Altivar és Lexium hajtásrendszerek zökkenőmentesen integrálhatók modern ipari Ethernet hálózatokba, megfelelve az Ipar 4.0 követelményeinek és a modern gyártási környezetek elvárásainak. A modul támogatja az ODVA AC hajtásprofilt és a CiA 402 profilt az Ethernet IP-n keresztül, valamint a kommunikációs monitorozás fix módon beállítható az Ethernet IP szkenner adapteren (Master) keresztül az Ethernet IP protokollhoz.
Schneider Electric Lexium 32 - VW3A3616 -frekvenciaváltó kiegészítő, Kommunikációs modul, Modbus tCP/IP - Ethernet tCP/IP, 2xRJ45, ATV320 hajtáshoz műszaki adatok
Fő jellemzők
Termékcsalád: Altivar
Termék vagy komponens típusa: Kommunikációs modul
Tartozék / különálló alkatrész kategória: Kommunikációs kiegészítők
Kiegészítő információk
Termék kompatibilitás: Lexium 32M
Kompatibilis sorozatok: Altivar Machine ATV320, Altivar 32, Lexium 32
Kommunikációs port protokollja: Modbus TCP, EtherNet/IP

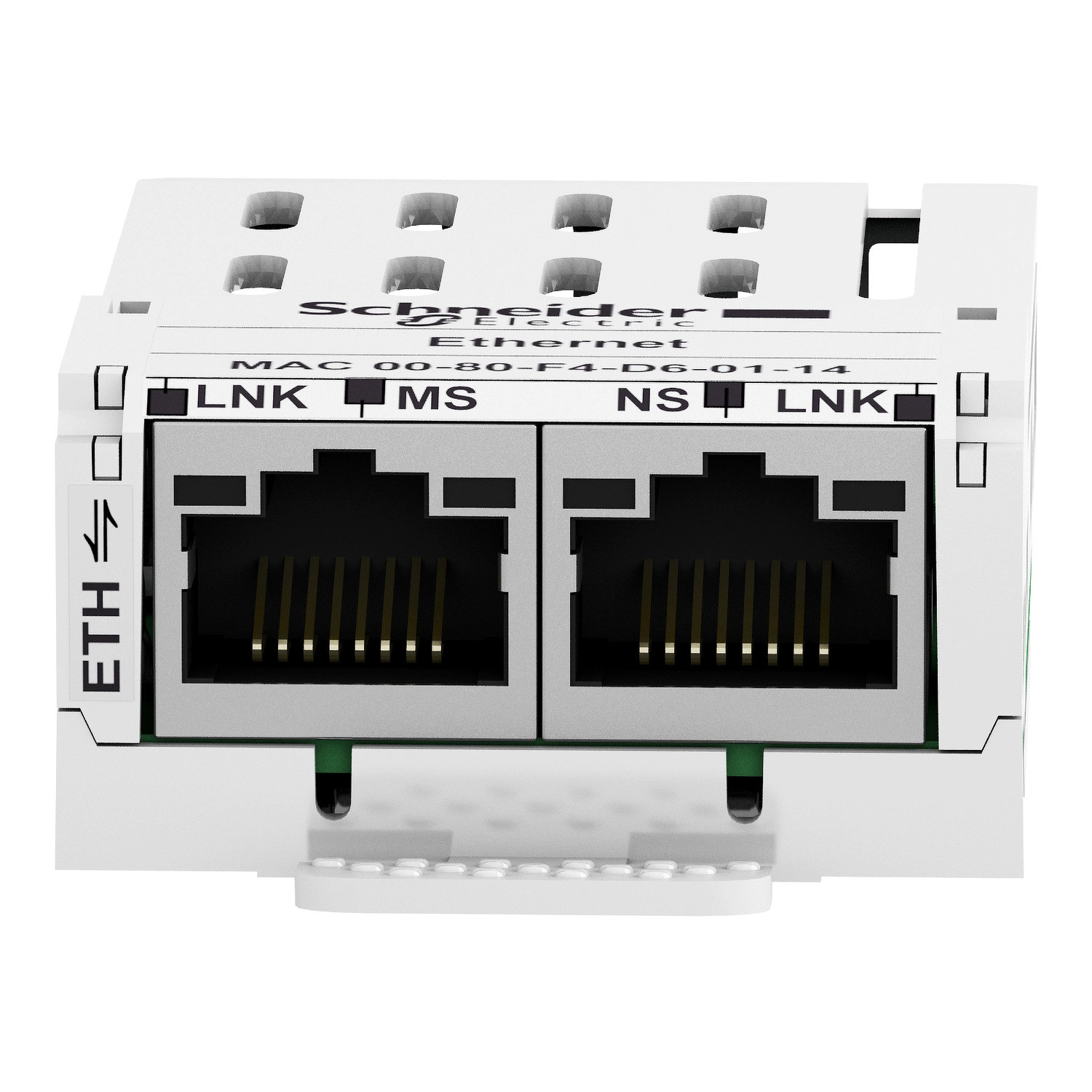

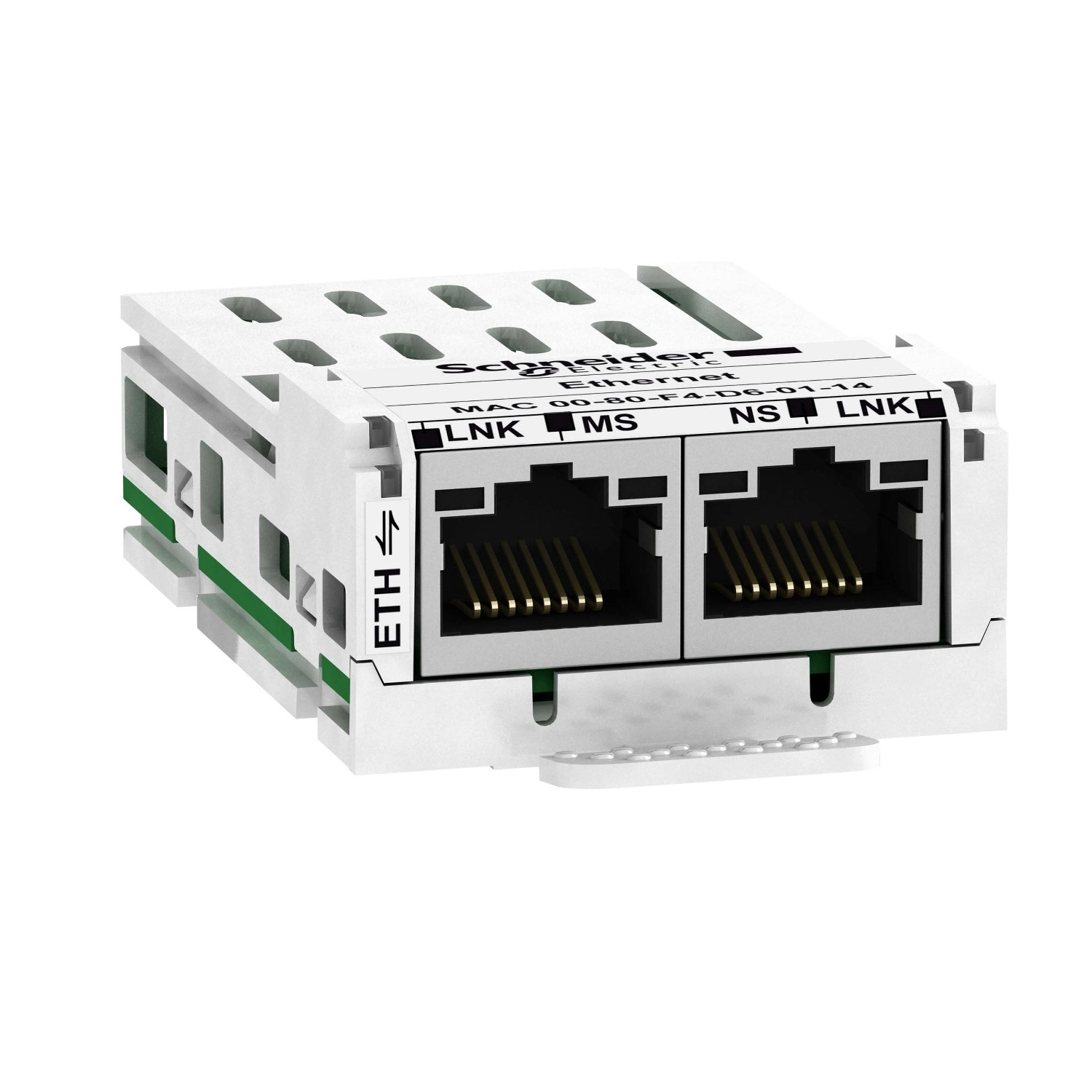

Elektromos csatlakozás: 1 RJ45 csatlakozó az EtherNet/IP-hez, 1 RJ45 csatlakozó a Modbus TCP-hez
Átviteli sebesség: 10/100 Mbps
Címzés: IP-címzés kézi beállítással, BOOTP vagy DHCP
Kommunikációs mód: Félduplex és teljes duplex
Kommunikációs szolgáltatások
Akár 8 kapcsolat (beleértve a Modbus TCP/Ethernet IP kapcsolatokat is) Ethernet IP/Modbus TCP esetén
FDR Agent Ethernet IP/Modbus TCP esetén
Read holding registers (03), maximum 63 szó Modbus TCP esetén
Read input registers (04), maximum 63 szó Modbus TCP esetén
Write single register (06) Modbus TCP esetén
Write multiple registers (16), maximum 63 szó Modbus TCP esetén
Read/write multiple registers (23) Modbus TCP esetén
Read device identification (43) Modbus TCP esetén
Diagnostics (08) Modbus TCP esetén
I/O scanner: olvasás/írás, maximum 6 szó Modbus TCP esetén
Kommunikáció felügyelete Modbus TCP esetén
SNMP agent Ethernet IP esetén
Master/Slave hierarchia ODVA AC meghajtóprofil és CiA 402 profil Ethernet IP esetén
Fix kommunikáció felügyelet, amelyet az Ethernet IP szkenner adapter (Master) állít be Ethernet IP esetén
Kijelző típusa
1 LED MS (Module Status - Modul állapot) számára
1 LED NS (Network Status - Hálózati állapot) számára
1 LED az Ethernet port aktivitásához
1 LED a Modbus TCP port aktivitásához
Fizikai jellemzők
Nettó tömeg: 0,3 kg
