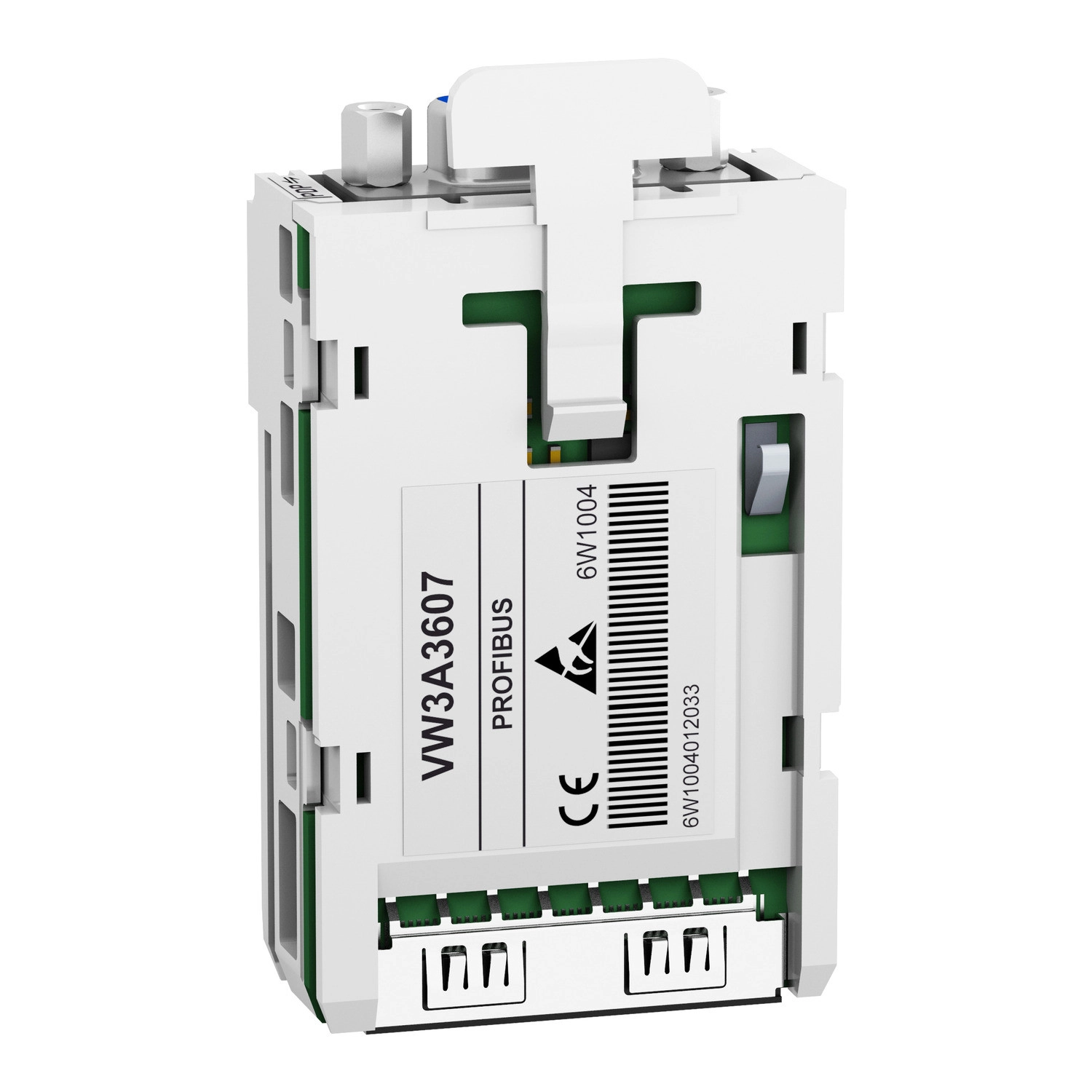

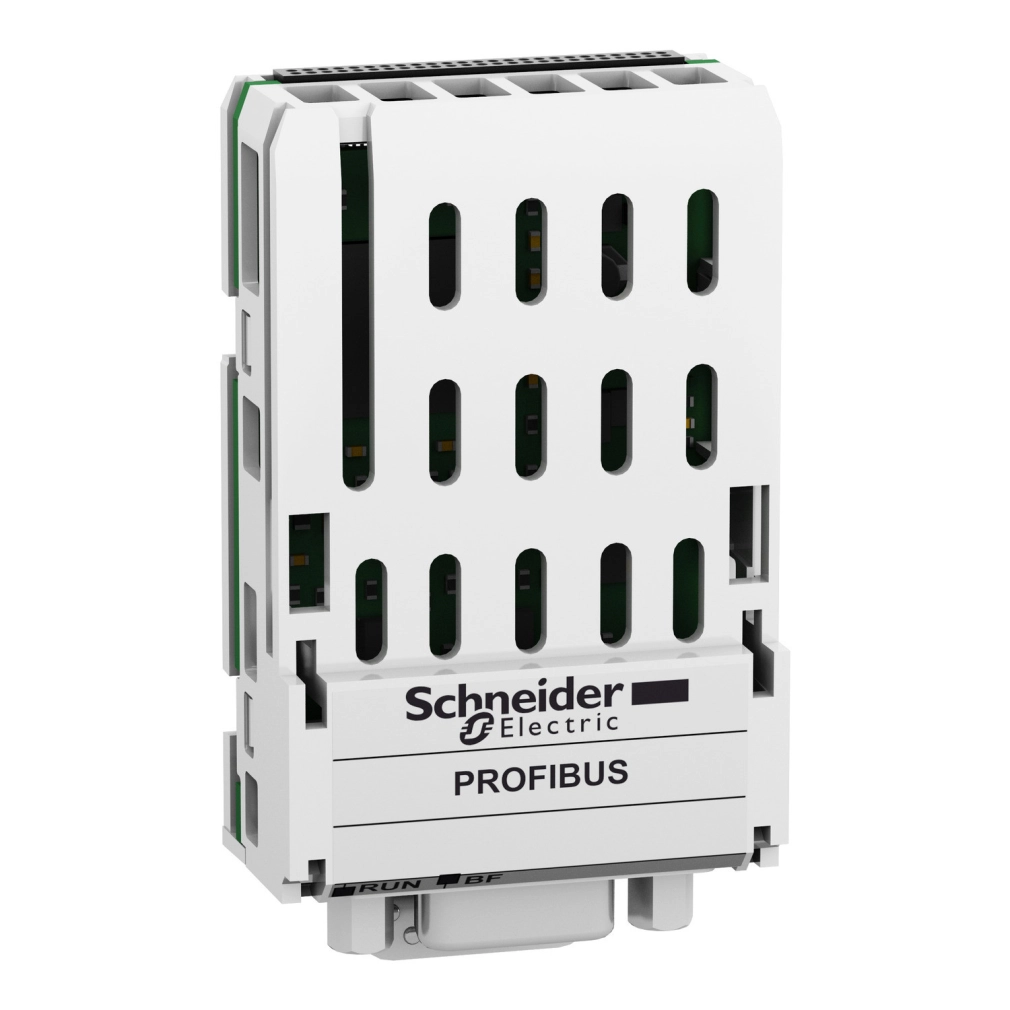

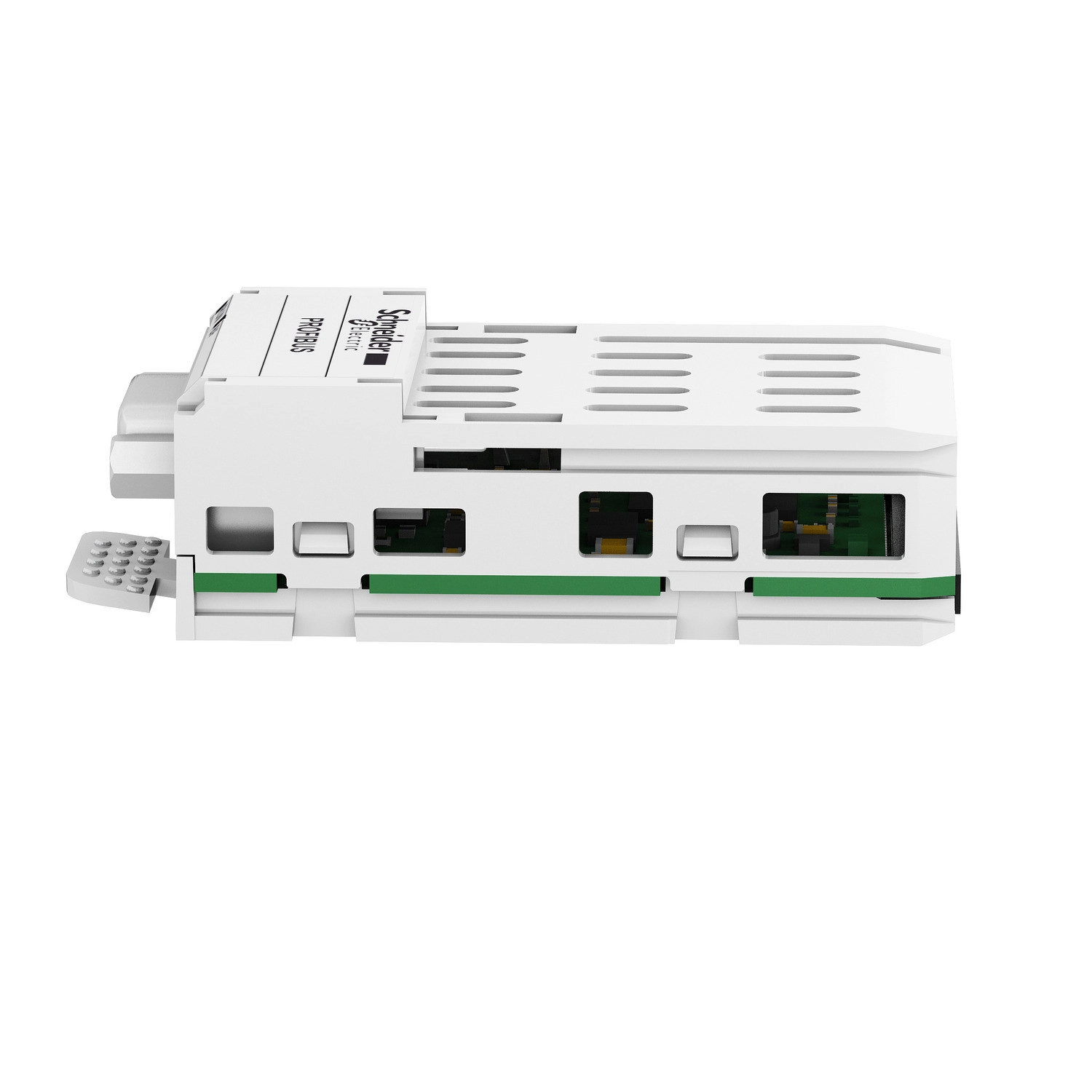

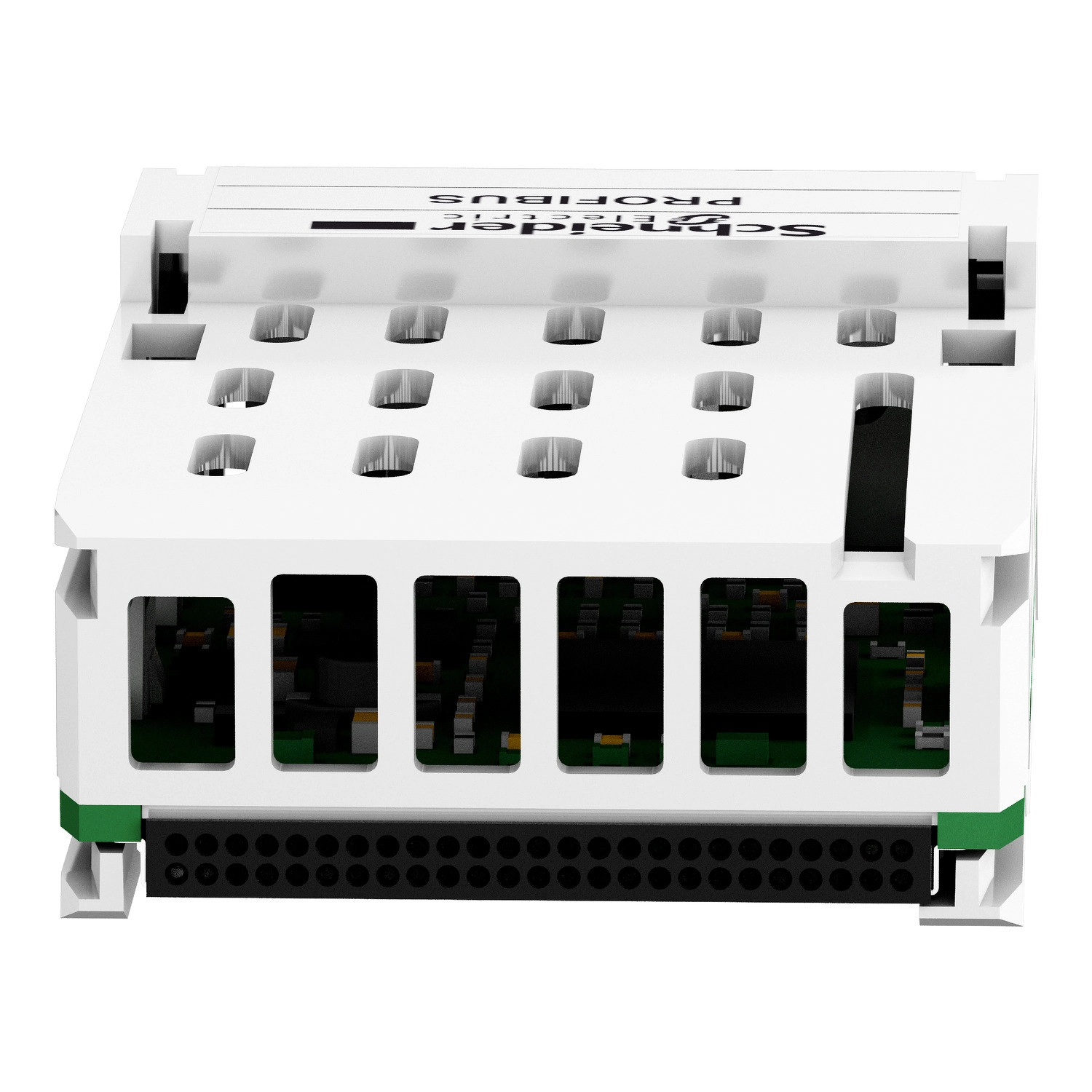

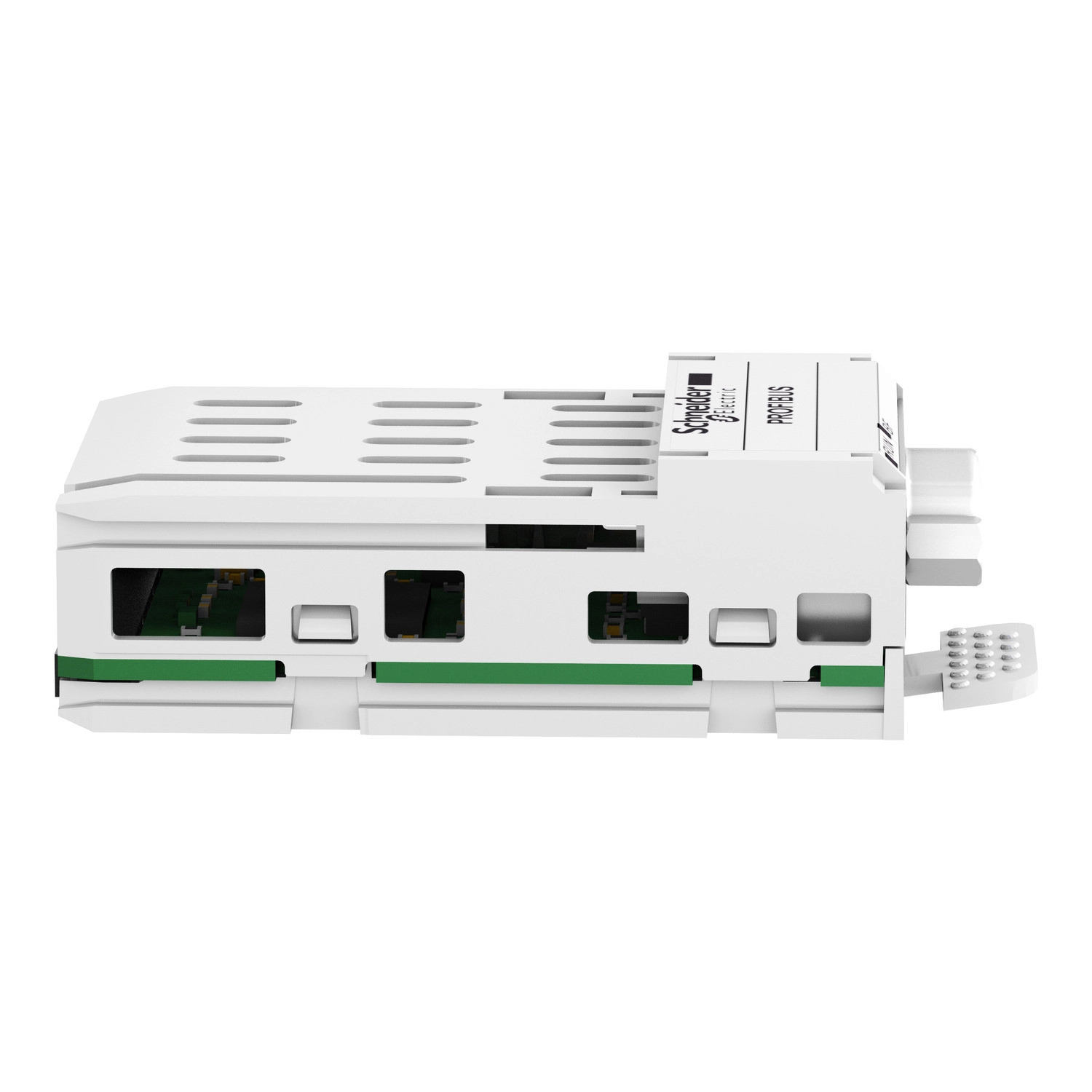

A Schneider Electric VW3A3607 kommunikációs modulja egy professzionális Profibus DP V1 interfész, amely lehetővé teszi az Altivar termékcsalád frekvenciaváltóinak és a Lexium szervomotorok hálózati integrálását ipari környezetben. A modul maximálisan 12 Mbps adatátviteli sebességre képes, amely biztosítja a gyors és megbízható kommunikációt a vezérlőrendszer és a hajtások között.
A VW3A3607 kommunikációs modul kiemelkedő kompatibilitással rendelkezik, hiszen együttműködik a Schneider Electric számos hajtáscsaládjával, többek között az Altivar 32, Altivar Machine ATV340 (kivéve Sercos hajtások), Altivar Easy 610, Lexium 32, Altivar Process ATV900, Altivar Process ATV600, Altivar Machine ATV320 és Altivar Process Modular termékekkel. Ez a széleskörű kompatibilitás lehetővé teszi, hogy különböző hajtásrendszereket egyszerűen integrálhass a Profibus hálózatba, így megkönnyítve a rendszertervezést és a telepítést.
A modul egyszerűen konfigurálható, az 1-126 közötti címzése grafikus terminálon vagy SoMove szoftverrel állítható be. A rugalmas konfigurációs lehetőségek közé tartozik a 4 konfigurálható telegram, a processzadatok leképezése a master felől, valamint a PROFIdrive V4.1 szabványnak megfelelő paraméterkezelés. A több DP V1 üzenetküldési mód támogatása és a natív ATV32 meghajtóprofil (amely megfelel az IEC 61800-7-201 (CiA 402) szabványnak) biztosítja az eszköz széles körű alkalmazhatóságát különböző vezérlési architektúrákban. A modul támogatja a PROFIdrive és CiA 402 buszprofilokat, ami garantálja a kompatibilitást a különböző gyártók eszközeivel.

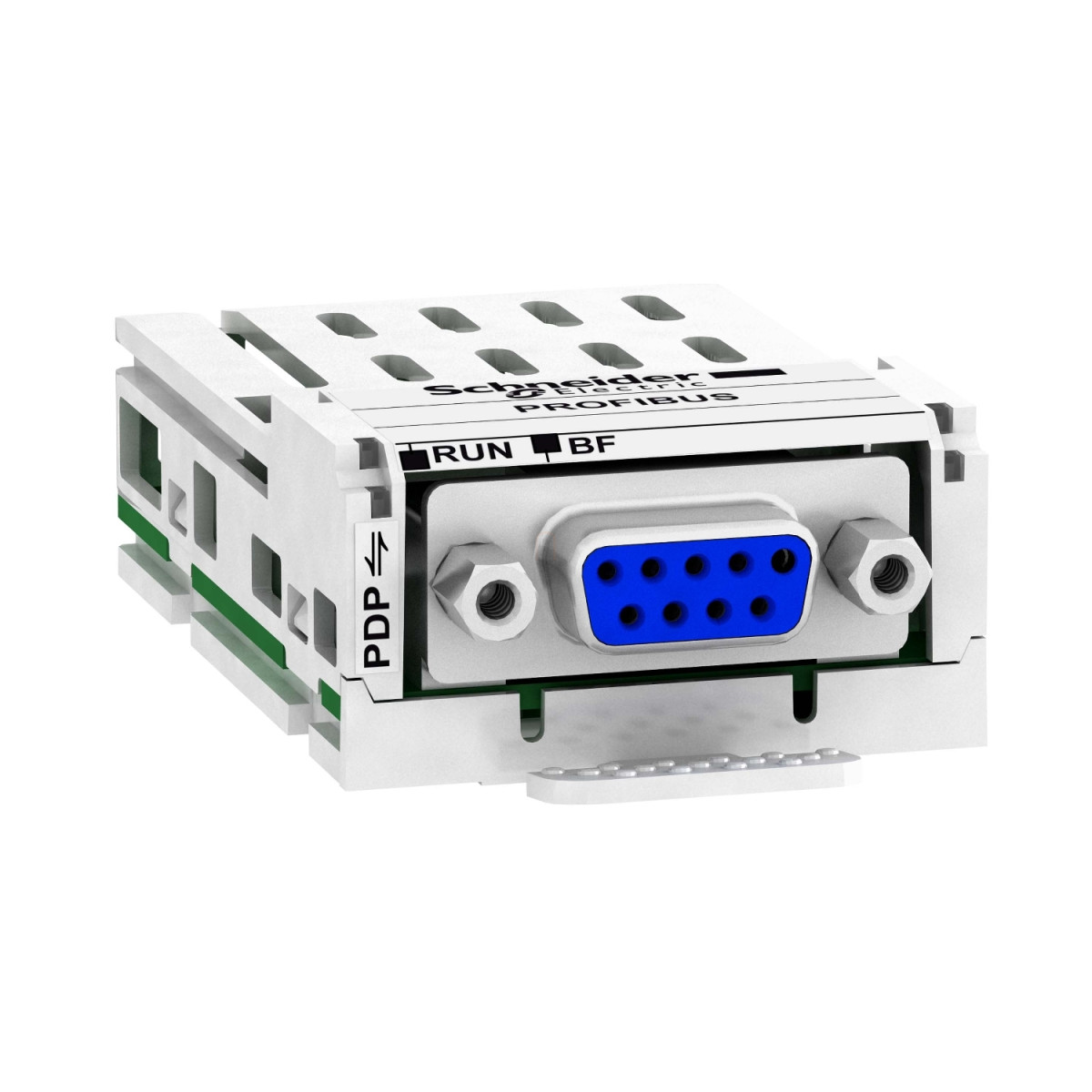

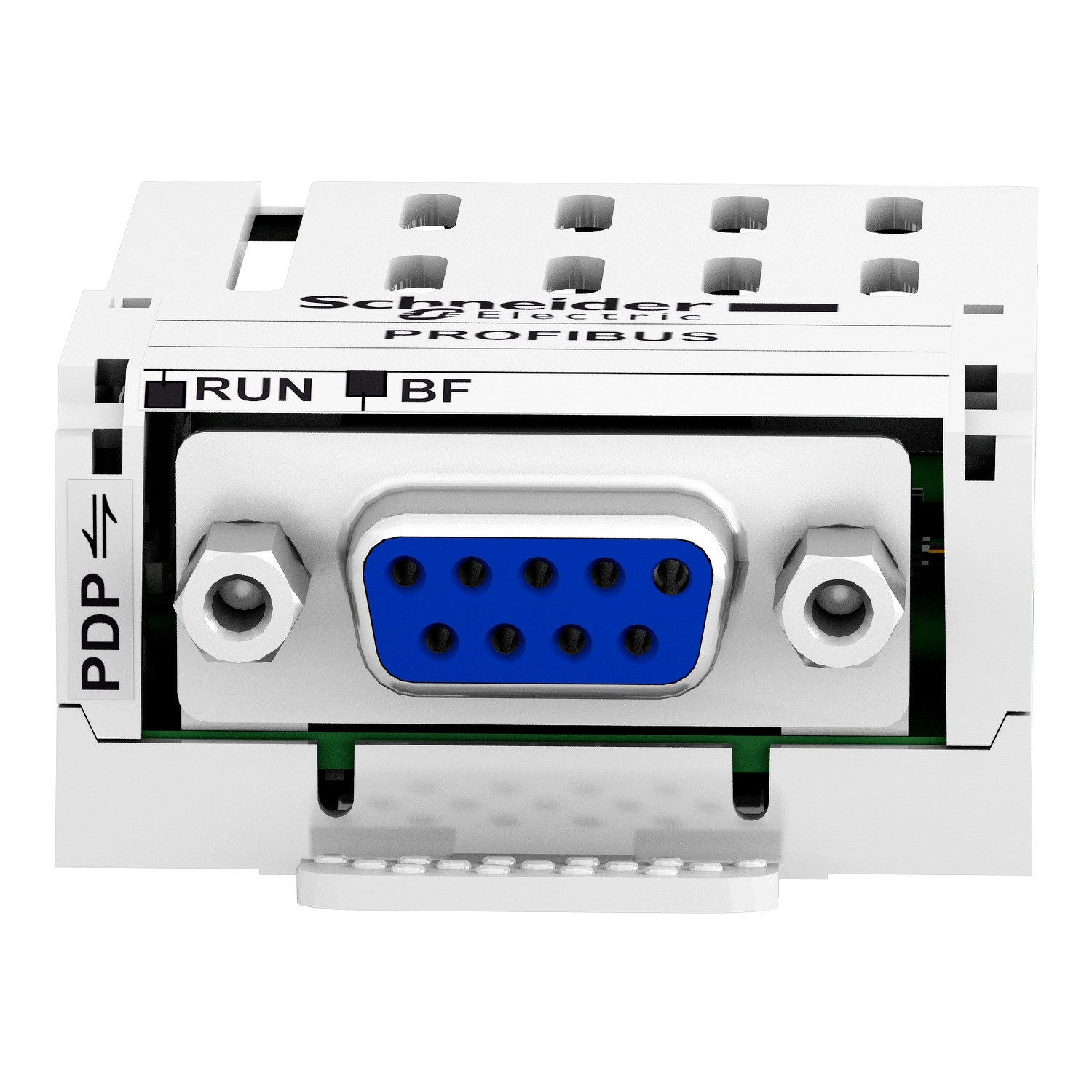

A VW3A3607 kommunikációs modul 1 darab 9 tűs SUB-D csatlakozó aljzattal rendelkezik, amely ipari szabványú csatlakozást biztosít a Profibus hálózathoz. A modul állapotjelzése két LED segítségével történik: az egyik a RUN állapotot, a másik a buszhibát (BF) jelzi. Ezek a jelzések segítenek a rendszer gyors diagnosztizálásában és a hibakeresésben. A diagnoszikai funkciók között megtalálható a VSD (Variable Speed Drive) állapotának kijelzése, a meghajtó kezelése két master (MS0 és MS1) által, valamint a standard azonosítási és karbantartási kérések támogatása. Ezek a funkciók elősegítik a rendszer hatékony felügyeletét és karbantartását, minimalizálva az állásidőt.
Schneider Electric Lexium 32 - VW3A3607 -frekvenciaváltó kiegészítő, Kommunikációs modul, Profibus DP, sUb-D9, ATV320-340-600-900-LXM32 hajtásokhoz műszaki adatok
Fő jellemzők
Termékcsalád: Altivar
Terméktípus: Kommunikációs modul
Tartozék/külön alkatrész kategória: Kommunikációs kiegészítők
Kompatibilitás
Termék kompatibilitás: Lexium 32M
Terméktartomány kompatibilitás:
Altivar 32
Altivar Machine ATV340 kivéve Sercos hajtások
Altivar Easy 610
Lexium 32
Altivar Process ATV900
Altivar Process ATV600
Altivar Machine ATV320
Altivar Process Modular
Kommunikációs tulajdonságok
Kommunikációs port protokoll: Profibus DP V1
Elektromos csatlakozás: 1 anya csatlakozó SUB-D 9
Átviteli sebesség: 9,6 kbps...12 Mbps
Címzés: 1...126 konfigurálható grafikus terminállal/SoMove szoftverrel
Kommunikációs szolgáltatás:
4 konfigurálható telegram
A folyamatadatok leképezése a masterről
Paraméterkezelés megfelel a PROFIdrive V4.1 szabványnak
Több DP V1 üzenetküldési mód
Drive profil natív ATV32 megfelel az IEC 61800-7-201 (CiA 402) szabványnak
Kijelző és diagnosztika
Kijelző típus:
1 LED a RUN állapothoz
1 LED a busz hibához (BF)
Diagnosztikai funkció:
Diagnosztikai adatok VSD állapottal
Host drive kezelése két master által (MS0 és MS1)
Standard azonosítási és karbantartási kérések
Szabványok
Busz profil: PROFIdrive, CiA 402
Szabványok: IEC 61800-7-201 (CiA 402)
